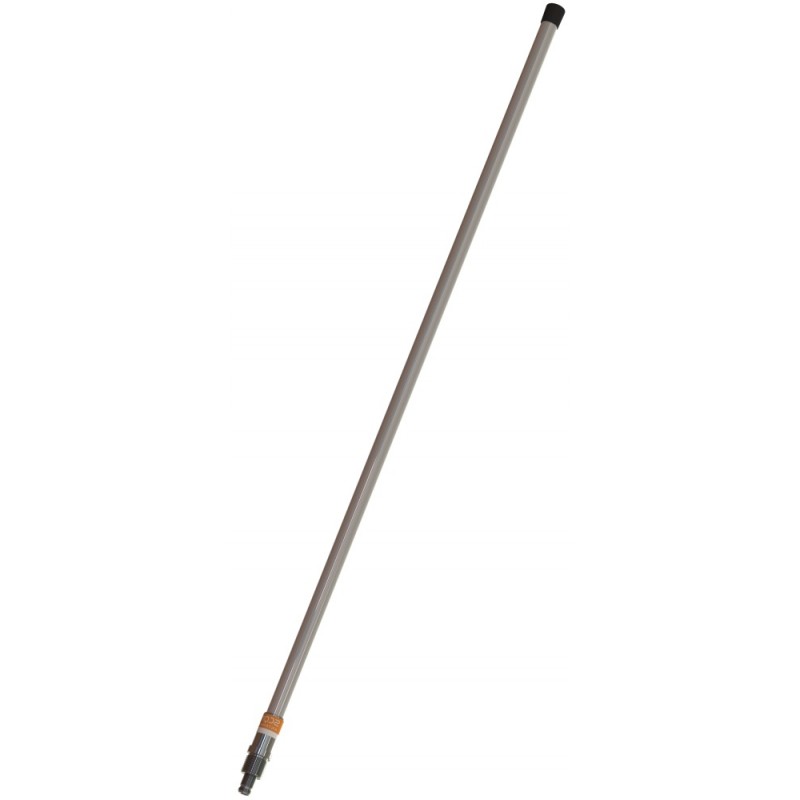

Scan Antenna VHFGPS4 3 dB Dual Band Marine VHF und GNSS Glasfaserantenne 1,1 m, Tasche (11604-701)

Eine Dualbandantenne für den professionellen maritimen Einsatz, die das internationale maritime VHF-Band mit vier Satellitennavigations-/Positionierungssystemen kombiniert. Ideal für maritime Identifikationssysteme wie AIS.

• Hochwertige Dualband-VHF- und aktive GNSS-Antenne.
• Kompatibel mit den Satellitensystemen GPS, GLONASS, BeiDou und Galileo.
• Vereinfachte Installation durch Verwendung eines einzelnen Antennenkabels mit Unterdeck-Diplexfilter.

Verpackungsinformationen

• Typ: Polybeutel.
• Größe: Ca. 1,5 m.
• Gewicht: Ca. 2,1 kg.

Elektrische Spezifikationen

• Frequenz: 156–162,5 MHz (VHF) und 1555,4–1610 MHz (GNSS).
• Bandbreite: 6,5 MHz (VHF) und 54,6 MHz (GNSS).
• Antennentyp: Voller 1/2 λ-Dipol für VHF, Chipdesign für GNSS (keine Grundfläche erforderlich).
• Impedanz: 50 Ohm.
• VSWR: < 2,0:1 (VHF).
• Satellitensysteme: GPS, GLONASS, BeiDou, Galileo.
• Polarisation: Vertikal.
• Verstärkung: 0 dBd, 2,1 dBi.
• Strahlungsmuster: Omnidirektional.
• Maximale Eingangsleistung: 35 W (VHF).
• LNA-Verstärkung: Typisch 26 dB (GNSS).
• Versorgungsspannung: 2,5–5,5 VDC (Zufuhr über Koaxialkabel und Diplexer).
• Stromverbrauch: Ca. 20 mW bei 5 V (GNSS).
• Antistatik-Schutz: Direkte Erdung (DC-Kurzschluss).

Mechanische Spezifikationen

• Farbe: Weiß und Chrom.
• Länge: 1120 mm.
• Gewicht: 520 g.
• Montage: Passt mit einem Drehmutter-Kit oder optionalen Halterungen auf eine 1-Zoll-Gewindestange (G1-11-Gewinde).
• Montageort: Geeignet für Mast- oder Deckmontage.
• Materialien: PU-lackierte Glasfaser, PCB, PTFE, Kupfer und verchromtes Massivmessing.
• Überlebenswindgeschwindigkeit: Hält bis zu 55 m/s (125 mph) stand.
• Betriebstemperatur: -40°C bis +70°C.
• Anschluss: N-Buchse.
• Kabelanforderungen:
  • Zwei kurze Diplexerkabel (in einigen Kits für GNSS-Empfänger und UKW-Radio enthalten).
  • Antennen-Ableitungskabel (muss separat bestellt werden).
• Schutzart: IP66.
• Seriennummer: Auf dem Produktetikett angegeben.

Bestellinformationen

• Teilenummer: 11604-701 (VHFGPS4 KIT-Antenne mit Diplexer im Polybeutel).
