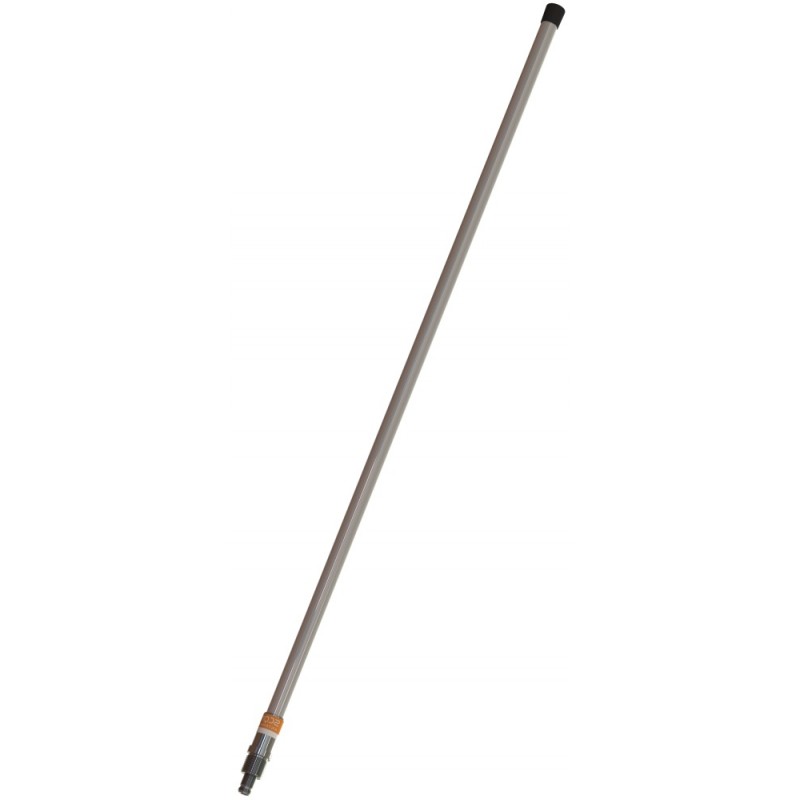

Antena za skeniranje VHFGPS4 3 dB Dvopojasna pomorska VHF i GNSS antena od staklenih vlakana 1,1 m, torba (11604-701)

Dvopojasna antena dizajnirana za profesionalnu pomorsku uporabu, kombinirajući međunarodni pomorski VHF pojas s četiri satelitska navigacijska sustava/sustava za pozicioniranje. Idealno za pomorske identifikacijske sustave kao što je AIS.

• Visokokvalitetna dvopojasna VHF i aktivna GNSS antena.
• Kompatibilan sa satelitskim sustavima GPS, GLONASS, BeiDou i Galileo.
• Pojednostavljena instalacija korištenjem jednog donjeg antenskog kabela s diplex filtrom ispod palube.

Informacije o pakiranju

• Tip: polietilenska vrećica.
• Veličina: pribl. 1,5 m.
• Težina: pribl. 2,1 kg.

Električne specifikacije

• Frekvencija: 156-162,5 MHz (VHF) i 1555,4-1610 MHz (GNSS).
• Širina pojasa: 6,5 MHz (VHF) i 54,6 MHz (GNSS).
• Vrsta antene: Puni 1/2 λ dipol za VHF, dizajn čipa za GNSS (nije potrebna uzemljena ravnina).
• Impedancija: 50 ohma.
• VSWR: < 2,0:1 (VHF).
• Satelitski sustavi: GPS, GLONASS, BeiDou, Galileo.
• Polarizacija: Vertikalna.
• Dobitak: 0 dBd, 2,1 dBi.
• Uzorak zračenja: Višesmjerno.
• Maksimalna ulazna snaga: 35 W (VHF).
• LNA pojačanje: Tipično 26 dB (GNSS).
• Napon napajanja: 2,5-5,5 VDC (napajan preko koaksijalnog kabela i dipleksera).
• Potrošnja energije: Pribl. 20 mW pri 5 V (GNSS).
• Antistatička zaštita: Izravno uzemljenje (DC-kratki spoj).

Mehaničke specifikacije

• Boja: bijela i krom.
• Duljina: 1120 mm.
• Težina: 520 g.
• Montaža: Pristaje na stup s navojem od 1" (navoj G1"-11) s kompletom okretnih matica ili dodatnim nosačima.
• Mjesto ugradnje: Prikladno za instalacije na jarbol ili palubu.
• Materijali: staklena vlakna obojena PU, PCB, PTFE, bakar i kromirani čvrsti mesing.
• Brzina vjetra za preživljavanje: Izdržava do 55 m/s (125 mph).
• Radna temperatura: -40°C do +70°C.
• Konektor: N-ženski.
• Zahtjevi za kabel:
  • Dva kratka diplexer kabela (uključeni u neke komplete za GNSS prijemnik i VHF radio).
  • Antenski donji kabel (mora se naručiti zasebno).
• Zaštita od prodora: IP66.
• Serijski broj: Naveden na etiketi proizvoda.

Informacije o naručivanju

• Broj dijela: 11604-701 (VHFGPS4 KIT antena s diplekserom u polietilenskoj vrećici).
