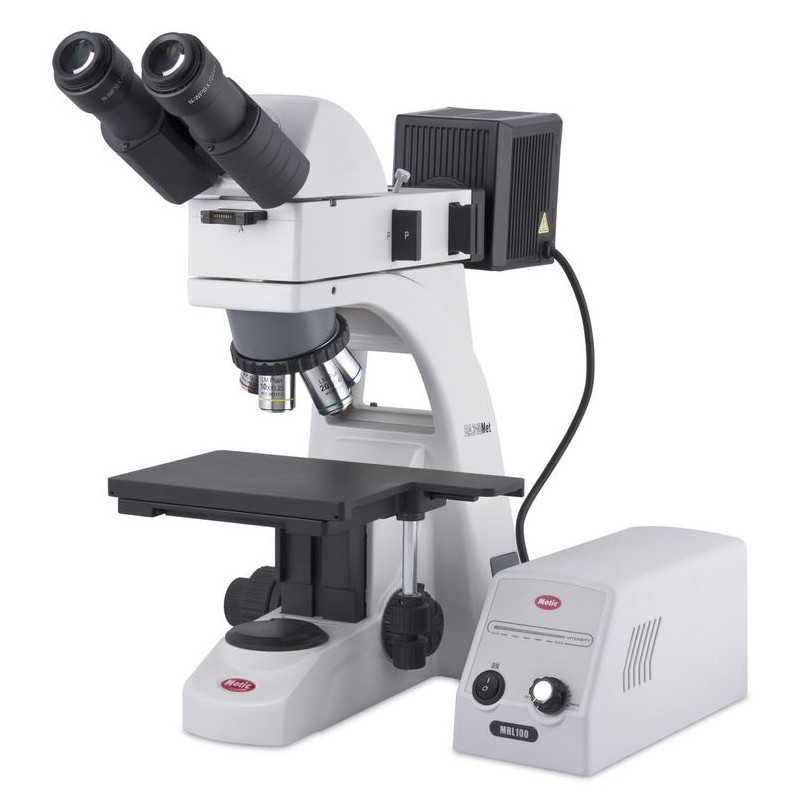

Microscope binoculaire Motic BA310 MET (45005)

La série BA310MET est une gamme robuste et abordable de microscopes métallurgiques conçus pour les applications en lumière incidente. Ces microscopes sont idéaux pour le contrôle de qualité industriel des matériaux opaques tels que les minéraux et les échantillons métalliques, offrant une performance efficace et fiable. Le BA310MET est également bien adapté aux environnements éducatifs en ingénierie et en science des matériaux, où la facilité d'utilisation et le rapport coût-efficacité sont importants. Motic s'est concentré sur l'optimisation du BA310MET pour les environnements industriels quotidiens, garantissant à la fois le confort de l'utilisateur et l'efficacité du travail.

L'épi-illuminateur utilise une source lumineuse halogène puissante de 12V/50W, qui peut être facilement remplacée par un module LED pour différentes températures de couleur (4500K ou 6000K). Les diaphragmes de champ et d'ouverture intégrés aident à réduire la lumière parasite et à améliorer le contraste. Les nouveaux objectifs LM Plan à longue distance de travail présentent des revêtements multicouches pour une meilleure qualité d'image, et la lentille de tube entièrement corrigée produit des images intermédiaires sans franges de couleur. La documentation numérique est simple via le port trinoculaire, et le design inclut une sortie photo ISO standardisée. Selon le modèle, des platines de différentes tailles et plages de déplacement sont disponibles, y compris des options pour la lumière transmise et la manipulation de plus grands échantillons.

Objectifs
La série BA310MET propose une nouvelle génération d'objectifs achromatiques LM Plan fabriqués à partir de verre de haute qualité, suivant le concept optique CCIS®. Les revêtements multicouches offrent un contraste et une qualité d'image améliorés. Le revolver inversé à cinq positions sur roulements à billes assure un alignement précis et une répétabilité. Pour des besoins de résolution plus élevée, des objectifs EC-M Plan sont disponibles en option.

Éclairage
L'épi-illuminateur est basé sur une lampe halogène de 12V/50W avec une alimentation externe pour minimiser la chaleur près du microscope. L'ampoule halogène peut être remplacée par un module LED de 3W (4500K ou 6000K). Le modèle BA310MET-T dispose également d'un éclairage Köhler halogène intégré de 6V/30W pour la lumière transmise, également évolutif en LED.

Spécifications standard BA310MET / MET-T
Système optique : Système optique à l'infini corrigé en couleur (CCIS®)
Oculaires : N-WF 10X/20 mm, avec réglage dioptrique
Tubes d'observation : Binoculaire grand champ 30° (F.N. 20) ou trinoculaire grand champ 30° (F.N. 20), distribution de la lumière 100:0/20:80
Revolver : Quintuple inversé
Objectifs : CCIS® LM Plan 5X, 10X, 20X, 50X ; 100X (optionnel)
Objectifs à haute NA : CCIS® EC-M Plan 20X et 50X (optionnel)
Platine :

• BA310MET : Surface de 180 x 140 mm, mouvement de 75 x 50 mm, commandes coaxiales

• BA310MET-T : Surface de 240 x 140 mm, mouvement de 75 x 50 mm, commandes coaxiales

• BA310MET-T : Surface de 300 x 180 mm, mouvement de 150 x 100 mm, commandes coaxiales
  Mise au point : Engrenages en laiton, mouvement de l'axe Z de 30 mm, mise au point fine avec incrément minimum de 2 µm
  Lumière incidente : Illuminateur halogène 12V/50W avec alimentation externe, échangeable avec LED 3W (4500K, 6000K)
  Lumière transmise (BA310MET-T) : Éclairage Köhler halogène intégré 6V/30W, échangeable avec LED 3W
  Condenseur (BA310MET-T) : N.A. 0.85, focalisable et centrable
  Épaisseur de l'échantillon : Maximum 30 mm

Spécifications
Grossissement : 500x
Oculaire : 10x
Type de lentille : Corrigé à l'infini, CCIS LM plan achromatique, DIN 45 mm
Objectifs : 5X/0.13 (WD 20.3 mm), 10X/0.25 (WD 17.5 mm), 20X/0.4 (WD 8.1 mm), 50X/0.55 (WD 8.4 mm)
Condenseur : Condenseur Abbe (N.A. 1.25), avec fente pour glissière, centrage et iris
Éclairage : Lumière incidente
Type de lampe : Halogène et LED interchangeables
Système optique : Infini
Champ clair : Oui

Mécanique
Type de construction : Binoculaire
Mise au point : Mouvement grossier et fin
Posture d'observation : Vue oblique à 30°, tête rotative à 360°
Platine pour échantillons : Table croisée
Revolver : 5 positions
Oculaire grand angle : Oui

Informations Générales
Largeur : 200 mm
Couleur : Gris/noir
Poids : 12 700 g
Hauteur : 450 mm
Longueur : 465 mm
Série : BA-310 MET

Domaine d'Application
Industrie : Oui
Métallurgie : Oui
Technologie des matériaux : Oui
Minéralogie : Oui
Technologie des semi-conducteurs : Oui
