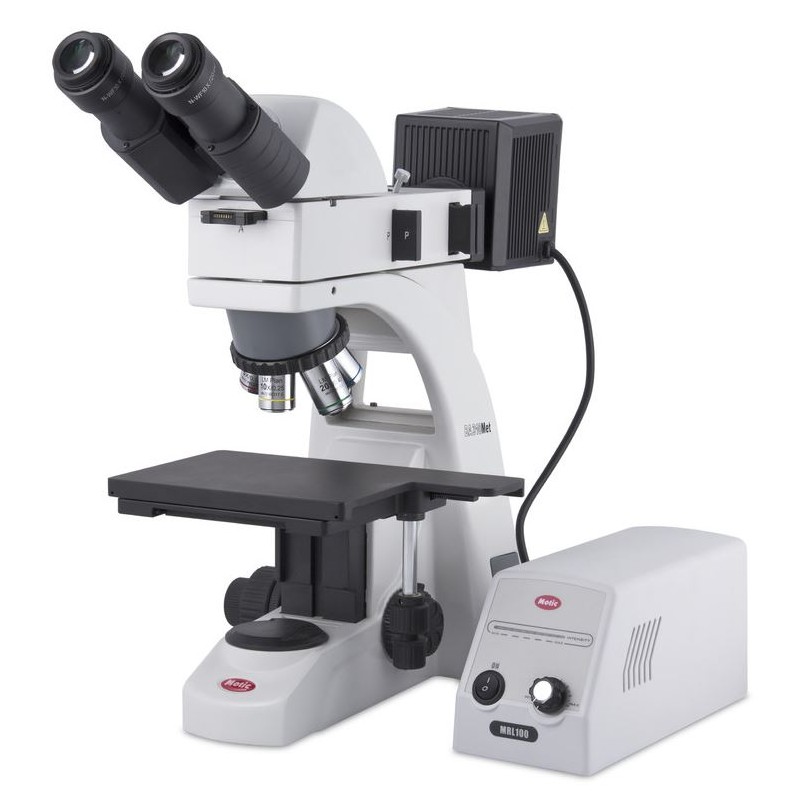

Motic BA310 MET binoculaire microscoop (45005)

De BA310MET-serie is een robuuste en betaalbare lijn van metallurgische microscopen, ontworpen voor toepassingen met invallend licht. Deze microscopen zijn ideaal voor industriële kwaliteitscontrole van ondoorzichtige materialen zoals mineralen en metaalmonsters, en bieden efficiënte en betrouwbare prestaties. De BA310MET is ook zeer geschikt voor educatieve omgevingen in de techniek en materiaalkunde, waar gebruiksgemak en kosteneffectiviteit belangrijk zijn. Motic heeft zich gericht op het optimaliseren van de BA310MET voor dagelijkse industriële omgevingen, waarbij zowel gebruikerscomfort als werk efficiëntie worden gewaarborgd.

De Epi-Illuminator maakt gebruik van een krachtige 12V/50W halogeen lichtbron, die eenvoudig kan worden vervangen door een LED-module voor verschillende kleurtemperaturen (4500K of 6000K). Ingebouwde veld- en apertuur diafragma's helpen strooilicht te verminderen en het contrast te verbeteren. De nieuwe Long-Working Distance LM Plan-objectieven hebben meerlaagse coatings voor verbeterde beeldkwaliteit, en de volledig gecorrigeerde buislens produceert tussenliggende beelden zonder kleurfranjes. Digitale documentatie is eenvoudig via de trinoculaire poort, en het ontwerp bevat een gestandaardiseerde ISO-foto-uitgang. Afhankelijk van het model zijn er tafels met verschillende maten en bewegingsbereiken beschikbaar, inclusief opties voor doorvallend licht en het hanteren van grotere monsters.

Objectieven
De BA310MET-serie beschikt over een nieuwe generatie LM Plan Achromatische objectieven gemaakt van hoogwaardig glas, volgens het CCIS® Optische concept. Meerlaagse coatings zorgen voor verbeterd contrast en beeldkwaliteit. De omgekeerde, kogellager 5-voudige revolver zorgt voor nauwkeurige uitlijning en herhaalbaarheid. Voor hogere resolutiebehoeften zijn EC-M Plan-objectieven als opties beschikbaar.

Verlichting
De Epi-Illuminator is gebaseerd op een 12V/50W halogeenlamp met een externe voeding om de warmte nabij de microscoop te minimaliseren. De halogeenlamp kan worden vervangen door een 3W LED-module (4500K of 6000K). Het BA310MET-T model beschikt ook over ingebouwde 6V/30W halogeen Koehler verlichting voor doorvallend licht, die ook kan worden geüpgraded naar LED.

Standaard Specificaties BA310MET / MET-T
Optisch Systeem: Kleurgecorrigeerd Oneindig Optisch Systeem (CCIS®)
Oculairs: N-WF 10X/20 mm, met dioptrie-aanpassing
Observatiebuizen: Groothoek binoculair 30° (F.N. 20) of groothoek trinoculair 30° (F.N. 20), lichtverdeling 100:0/20:80
Revolver: Omgekeerde vijfvoudige
Objectieven: CCIS® LM Plan 5X, 10X, 20X, 50X; 100X (optioneel)
Hoge NA Objectieven: CCIS® EC-M Plan 20X en 50X (optioneel)
Tafel:

• BA310MET: 180 x 140 mm oppervlak, 75 x 50 mm beweging, coaxiale bediening

• BA310MET-T: 240 x 140 mm oppervlak, 75 x 50 mm beweging, coaxiale bediening

• BA310MET-T: 300 x 180 mm oppervlak, 150 x 100 mm beweging, coaxiale bediening
  Focus: Messing tandwielen, Z-as beweging 30 mm, fijne focus met 2 µm minimale stap
  Invallend Licht: 12V/50W halogeenverlichting met externe voeding, verwisselbaar met 3W LED (4500K, 6000K)
  Doorvallend Licht (BA310MET-T): Ingebouwde 6V/30W halogeen Koehler verlichting, verwisselbaar met 3W LED
  Condensor (BA310MET-T): N.A. 0.85, focusbaar en centreerbaar
  Monsterdikte: Maximaal 30 mm

Specificaties
Vergroting: 500x
Oculair: 10x
Lenstype: Oneindig gecorrigeerd, CCIS LM plan achromatisch, DIN 45 mm
Objectieven: 5X/0.13 (WD 20.3 mm), 10X/0.25 (WD 17.5 mm), 20X/0.4 (WD 8.1 mm), 50X/0.55 (WD 8.4 mm)
Condensor: Abbe condensor (N.A. 1.25), met schuifgleuf, centrering en iris
Verlichting: Invallend licht
Lamptype: Verwisselbare halogeen en LED
Optisch Systeem: Oneindig
Helderveld: Ja

Mechanica
Type Bouw: Binoculair
Focussen: Grove en fijne beweging
Kijkhouding: 30° schuine kijk, 360° roterende kop
Monster Tafel: Kruistafel
Revolver: 5-posities
Groothoek Oculair: Ja

Algemene Informatie
Breedte: 200 mm
Kleur: Grijs/zwart
Gewicht: 12.700 g
Hoogte: 450 mm
Lengte: 465 mm
Serie: BA-310 MET

Toepassingsgebied
Industrie: Ja
Metallurgie: Ja
Materiaaltechnologie: Ja
Mineralogie: Ja
Halfgeleidertechnologie: Ja
