מיקרוסקופ דיגיטלי הפוך עם פלואורסצנציה Magus Lum VD500L (83022)

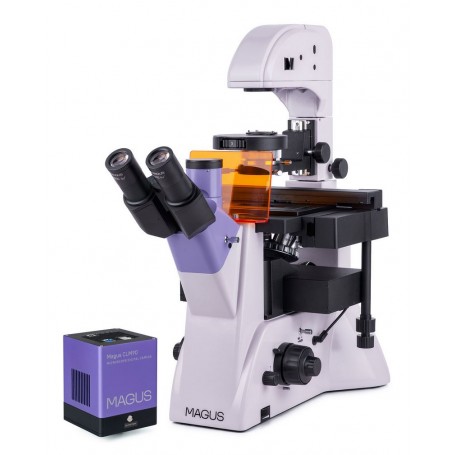

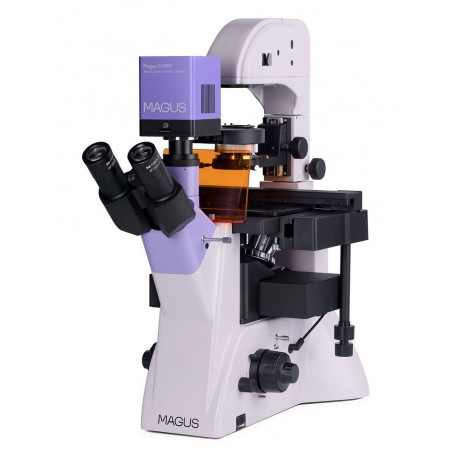

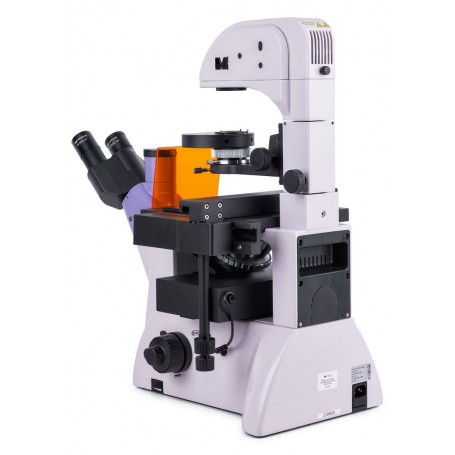

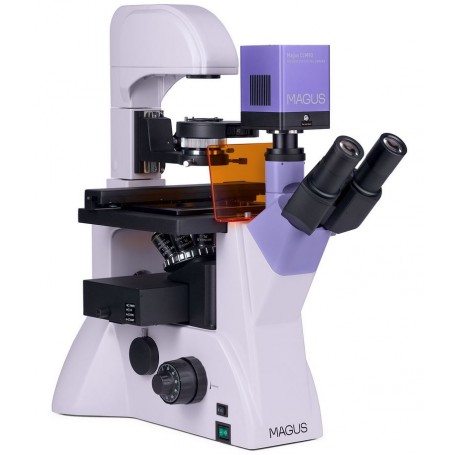

ה-MAGUS Lum V500L הוא מיקרוסקופ הפוך המיועד למיקרוסקופיה פלואורסצנטית באור מוחזר וכן למיקרוסקופיה בשדה בהיר ובקונטרסט פאזה באור עובר. לתצפית פלואורסצנטית, הוא עושה שימוש במסנני פלואורוכרום DAPI, FITC ו-TRITC. התצורה ההפוכה מאפשרת חקר דגימות ישירות בכלי מעבדה כגון צלחות פטרי ובקבוקים. ניתן להשתמש בכלי מעבדה בגובה של עד 55 מ"מ, או עד 165 מ"מ כאשר הבסיס מוטה. המערכת האופטית מותאמת לכלי מעבדה עם עובי תחתית של 1.2 מ"מ. מיקרוסקופ זה מתאים למחקר, עבודה שגרתית במעבדה וליישומים חינוכיים.

מצלמה דיגיטלית

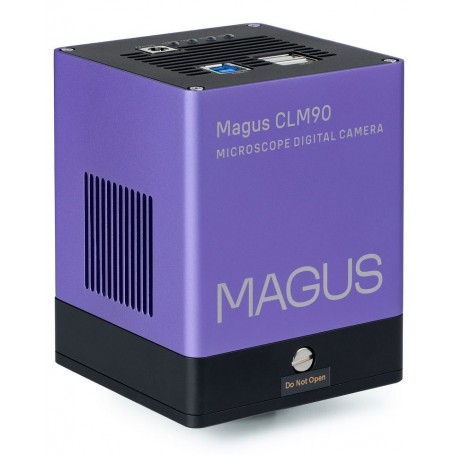

המצלמה הדיגיטלית MAGUS CLM90 מיועדת למיקרוסקופיה פלואורסצנטית ושדה אפל. היא כוללת חיישן 7.1-megapixel ומפיקה תמונות ריאליסטיות ברזולוציה של 3200 × 2200 פיקסלים. המצלמה מומלצת לשימוש עם עדשות 4x, 10x, 20x ו-40x, ומאפשרת תצפית ברורה בפרטים עדינים גם בהגדלות נמוכות.

הקלטת וידאו זמינה בקצב של 51.3 פריימים לשנייה או 133.8 פריימים לשנייה, בהתאם לרזולוציה. ניגון הווידאו חלק, עם מעברים טבעיים בין הפריימים וללא השהיה נראית לעין, מה שהופך אותה למתאימה במיוחד לתצפית בדגימות נעות ולהדגמות בכיתה. המצלמה משתמשת בממשק USB 3.0, המספק מהירות העברת נתונים גבוהה עד פי עשרה מ-USB 2.0. ביצועים מהירים אלו הופכים אותה למתאימה למעבדות מקצועיות, סביבות מחקר והדרכה באוניברסיטאות.

מערכת אופטית

המיקרוסקופ מספק שתי אפשרויות התקנה לדימות דיגיטלי ותצוגה חיצונית. צינור טרינוקולרי זמין לחיבור מסך, בעוד שיציאה צדדית בגוף משמשת להתקנת מצלמה דיגיטלית. אפשרויות פיצול הקרן כוללות 100/0 או 0/100 בגוף המיקרוסקופ ו-100/0 או 50/50 בראש הטרינוקולרי. צינורות העינית מוטים בזווית של 45 מעלות לנוחות תצפית וניתנים לסיבוב של 180 מעלות במהלך ההרכבה.

הערכה כוללת שישה אובייקטיבים פלן אכרומטיים אינסופיים עם מרחקי עבודה ארוכים. שלושה אובייקטיבים מיועדים לשדה בהיר ולפלואורסצנציה, ושלושת הנותרים מיועדים לתצפית בקונטרסט פאזה. צריח מסתובב בן שישה מקומות, הממוקם מתחת לשולחן, מאפשר התקנה סימולטנית של כל האובייקטיבים.

הארה

הארת הפלואורסצנציה מסופקת על ידי נורת LED של 5 ואט עם אורך חיים של כ-50,000 שעות וללא צורך בהחלפה. כלולים שלושה מסנני עירור עבור פלואורוכרומים DAPI, FITC ו-TRITC. תאורת ה-LED חסכונית באנרגיה, קלה לתחזוקה ומומלצת למוסדות חינוך. היא מספקת פלט צבע יציב, נדלקת ונכבית מיידית ואינה מתחממת יתר על המידה גם בשימוש ממושך.

הארת האור העובר מסופקת גם היא על ידי LED של 5 ואט, ומספקת בהירות מספקת למיקרוסקופיה בשדה בהיר ובקונטרסט פאזה עם כל האובייקטיבים. שתי מערכות ההארה, המוחזרת והעוברת, תומכות בהארת Köhler, המבטיחה רזולוציה מרבית, בהירות אחידה ותמונות חדות ללא השחרה בקצוות.

המיקרוסקופ מצויד בקונדנסר קונטרסט פאזה עם שלושה חריצים לעדשות פאזה 10x, 20x ו-40x וחריץ חופשי אחד לתצפית בשדה בהיר. ניתן למרכז את טבעות הפאזה, והמעבר בין טכניקות המיקרוסקופיה מתבצע באמצעות סיבוב חוגה.

שולחן ומיקוד

השולחן הקבוע כולל התקן מכני להזזת כלי מעבדה ושלושה מחזיקי כוסות מתחלפים בגדלים שונים. ניתן להזיז את כלי המעבדה בצורה חלקה בשני כיוונים אופקיים ניצבים. מערכת המיקוד כוללת שליטה גסה ועדינה. המיקוד הגס כולל מנגנון נעילה וכיוון מתיחות. כפתורי המיקוד מעוצבים ארגונומית לנוחות תפעול ושמירה על תנוחת עבודה רגועה.

אביזרים והרחבות

ניתן להרחיב את המיקרוסקופ עם עיניות נוספות, זכוכיות כיול ומצלמות דיגיטליות מסדרת האביזרים של MAGUS.

תכונות עיקריות של המיקרוסקופ

• עיצוב הפוך לתצפית בדגימות בכלי מעבדה עם תחתית בעובי 1.2 מ"מ וגובה דגימה עד 55 מ"מ, או עד 165 מ"מ כאשר הבסיס מוטה

• טכניקות נתמכות: פלואורסצנציה באור מוחזר, שדה בהיר וקונטרסט פאזה באור עובר

• הארת Köhler לאור מוחזר ועובר, עם מקורות אור LED 5 ואט ארוכי חיים

• שלושה מסנני עירור לפלואורוכרומים DAPI, FITC ו-TRITC

• קונדנסר קונטרסט פאזה למעבר מהיר בין שיטות תצפית

• ראש טרינוקולרי עם אפשרויות פיצול קרן גמישות למצלמות ומסכים

תכונות עיקריות של המצלמה

• מיועדת למיקרוסקופיה פלואורסצנטית ושדה אפל עם אובייקטיבים 4x, 10x, 20x ו-40x

• רזולוציה של 7.1-megapixel לדימות מפורט בהגדלות נמוכות

• קצבי פריימים גבוהים של 51.3 ו-133.8 פריימים לשנייה לתצפית חלקה בדגמים נעים

• מערכת קירור פלטייר דו-שלבית להורדת טמפרטורת החיישן ומזעור רעש תרמי

• תריס גלובלי לקריאת אות מהירה ודימות מדויק של דגימות נעות

• חיישן SONY Exmor מואר אחורית, מונוכרומטי, לרגישות גבוהה ורעש נמוך

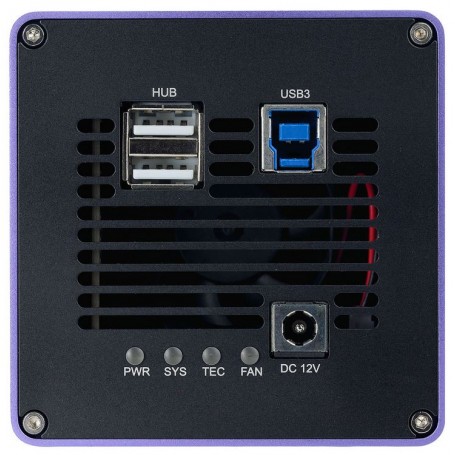

• ממשק USB 3.0 להעברת נתונים מהירה ויציבה

• תמיכת תוכנה לצילום תמונות ווידאו, עריכה, תצוגה חיצונית ומדידות ליניאריות וזוויתיות

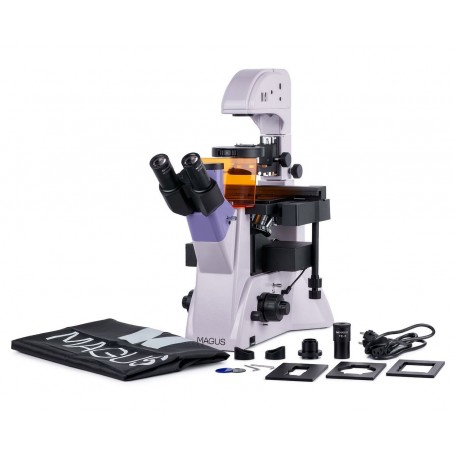

תכולת הערכה

• מצלמה דיגיטלית MAGUS CLM90 עם כבל USB, מתאם 12V 3A, מארז מגן, דיסק התקנה, מדריך למשתמש וכרטיס אחריות

• בסיס מיקרוסקופ עם כניסת חשמל משולבת, הארה מוחזרת ועוברת, קונדנסר, מנגנון מיקוד, שולחן וצריח מסתובב

• ראש טרינוקולרי

• אובייקטיבים פלן אכרומטיים אינסופיים לשדה בהיר ופלואורסצנציה: 10x/0.25, 20x/0.40, 40x/0.60

• אובייקטיבים פלן אכרומטיים פאזה אינסופיים: 10x/0.25 PHP2, 20x/0.40 PHP2, 40x/0.60 PHP2

• עיניות 10x/22 מ"מ עם מרחק עין ארוך, שניים

• מגן UV

• מתאם C-mount 1x

• מפתח אלן

• כבל חשמל

• כיסוי אבק

• מדריך למשתמש וכרטיס אחריות

זמין לפי דרישה

• עינית 10x/22 מ"מ עם סולם

• עיניות 12.5x/14 מ"מ, 15x/15 מ"מ, 20x/12 מ"מ או 25x/9 מ"מ

• זכוכית כיול

מפרט טכני

מק"ט: 83022
מותג: MAGUS
אחריות: 5 שנים
EAN: 5905555018249
מידות האריזה (אורך × רוחב × גובה): 38 × 61 × 82 ס"מ
משקל משלוח: 26.7 ק"ג

סוג: מיקרוסקופ ביולוגי, אופטי
ראש מיקרוסקופ: טרינוקולרי, מסוג Siedentopf, ניתן לסיבוב 180 מעלות
טווח הגדלה: 100x עד 400x, אופציונלי עד 1000x
קוטר צינור עינית: 30 מ"מ
עיניות: 10x/22 מ"מ עם מרחק עין 10 מ"מ
אובייקטיבים: פלן אכרומטיים אינסופיים ואובייקטיבי פאזה, מרחק פארפוקלי 45 מ"מ
צריח מסתובב: שישה מקומות

מרחק בין אישונים: 48 עד 75 מ"מ
גודל שולחן: 227 × 208 מ"מ
טווח תנועה של השולחן: 77 × 134.5 מ"מ
סוג שולחן: קבוע, עם לוח זכוכית והתקן מכני, מספר מחזיקי כלים

קונדנסר: מפתח נומרי 0.6, מרחק עבודה 55 מ"מ, צריח קונטרסט פאזה עם ברגי נעילה
דיאפרגמה: דיאפרגמת איריס
מיקוד: מיקוד גס ועדין קואקסיאלי משני הצדדים

הארה: LED לאור מוחזר ועובר
מקורות אור: LED 5 ואט לפלואורסצנציה, LED 5 ואט לאור עובר
כיוון בהירות: קיים
ספק כוח: 85–265 וולט AC, 50/60 הרץ

טמפרטורת עבודה: +5 עד +35 מעלות צלזיוס
רמת משתמש: משתמשים מנוסים ומקצועיים
קושי הרכבה: מסובך
יישומים: שימוש מעבדתי ורפואי
שיטות תצפית: שדה בהיר, פלואורסצנציה, קונטרסט פאזה
אביזר כלול: כיסוי אבק

מפרט טכני של המצלמה

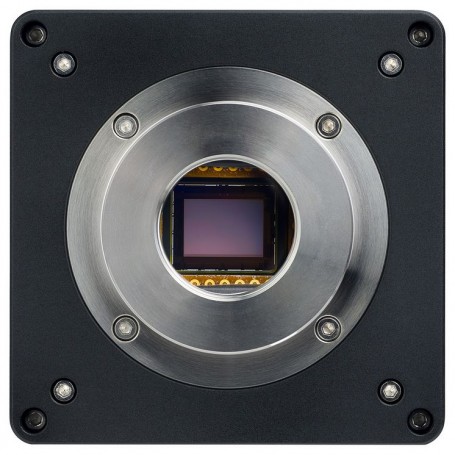

חיישן: SONY Exmor CMOS, מונוכרומטי
רזולוציה: 7.1 מגה פיקסל, עד 3200 × 2200 פיקסלים
גודל חיישן: 1.1 אינץ'
גודל פיקסל: 4.5 × 4.5 מיקרון
קירור: אלמנט פלטייר דו-שלבי, עד 42°C מתחת לסביבה
זמן חשיפה: 0.1 מ"ש עד שעה
קצבי פריימים: 133.8 פריימים לשנייה ב-1584 × 1100, 51.3 פריימים לשנייה ב-3200 × 2200
סוג תריס: גלובלי
איזון לבן וחשיפה: אוטומטי וידני
ממשק יציאה: USB 3.0
תוכנה: MAGUS View
סוג הרכבה: C-mount
גוף מצלמה: סגסוגת אלומיניום מעובדת CNC
ספק כוח מצלמה: 5V דרך USB, מתאם 12V 3A לקירור פלטייר
טווח טמפרטורת עבודה: ‎-10 עד +50 מעלות צלזיוס
טווח לחות עבודה: 30% עד 80%
