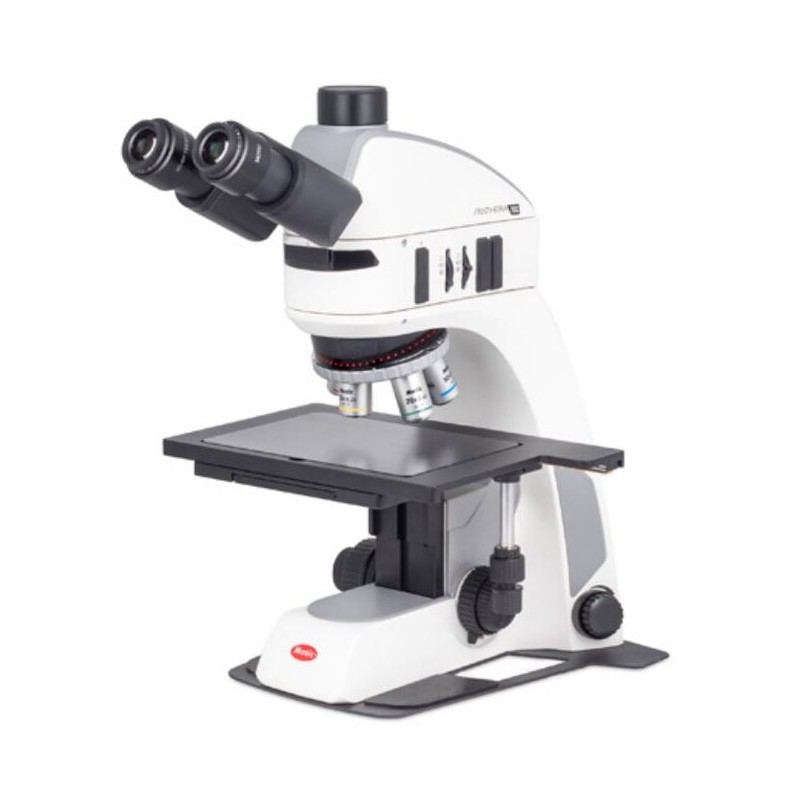

מיקרוסקופ מוטיק Panthera TEC MAT BF trino, אינפיניטי, פלאן, 50x-500x, 10x/22 מ"מ, אלומיניום, LED, 3W (79920, 1100104600191)

מיקרוסקופ מוטיק Panthera TEC MAT BF טרינוקולרי, אופטיקה אינסופית, עדשות פלן, הגדלה 50x–500x, 10x/22 מ"מ, LED 3W (79920)

סדרת Panthera TEC משלימה את משפחת המיקרוסקופים Panthera עם פתרון ייעודי ליישומים תעשייתיים ומדע החומרים. מיקרוסקופ אור מוחזר זה מיועד לבדיקת מוליכים למחצה, פאנלים של LCD, וייפרים וחומרים מרוכבים. קונספט ההארה בשדה בהיר ובשדה אפל מאפשר ניתוח מפורט של משטחים, ודגמים נבחרים מציעים גם אור עובר באמצעות תאורת LED משולבת להרחבת אפשרויות היישום.

המערכת משלבת מבנה קשיח עם שליטה חכמה בתאורה, מה שהופך אותה מתאימה לסביבות מעבדה ותעשייה תובעניות.

מערכת אופטית ותצפית

המיקרוסקופ כולל צינור טרינוקולרי מסוג Siedentopf בזווית צפייה של 25°. הצינור מסתובב 360° וכולל פיצול קרן קבוע 50:50 לשימוש במצלמה. עיניות שדה רחב UC-WF 10x/22 מ"מ כלולות, כל אחת עם כיוון דיופטר וכיסויי עיניים להגנה ולנוחות צפייה ממושכת.

המערכת פועלת עם מערכת אופטית מתוקנת אינסופית ומספקת טווח הגדלה של 50x עד 500x. מגדל העדשות כולל חמישה מקומות אחוריים ומשלב את מערכת ניהול התאורה החכמה Motic LightTracer.

סט העדשות כולל:

• Plan Achromat LD 5X/0.13 (מרחק עבודה 20.3 מ"מ)

• Plan Achromat LD 10X/0.25 (מרחק עבודה 17.5 מ"מ)

• Plan Achromat LD 20X/0.40 (מרחק עבודה 8.1 מ"מ)

• Plan S-Apochromat 50X/0.80 (מרחק עבודה 1 מ"מ)

האופטיקה האכרומטית וה-S-אפוכרומטית מבטיחה תמונה שטוחה ובעלת ניגודיות גבוהה בכל שדה הראייה.

תאורה וניהול אור

תאורת האור המוחזר הקומפקטית מצוידת ב-LED 3W המיועד לעבודה בשדה בהיר ובשדה אפל. היא כוללת דיאפרגמות שדה ופתח, וכן חריץ להחלקה לשילוב מקטב ומנתח.

מערכת "Motic LightTracer" המשולבת שומרת הגדרות תאורה ומספקת פונקציית הדלקה/כיבוי אוטומטית. תצוגת LED מובנית מציגה את רמות הבהירות ומצב ההפעלה. קיים חיבור USB לאספקת חשמל למצלמה.

המערכת פועלת על ספק כוח 100–240V עם תקע VDE ואישור CE.

מבנה מכני ושולחן

המיקרוסקופ כולל מערכת מיקוד קואקסיאלית גסה ועדינה, עם כיוון גס מתכוונן לשליטה מדויקת.

שולחן צלב בגודל 6" x 4" מציע טווח תנועה של 150 x 100 מ"מ ושטח עבודה של 300 x 180 מ"מ. לחלופין, ניתן להזמין שולחן צלב בגודל 3" x 2" עם שטח עבודה של 180 x 140 מ"מ וטווח תנועה של 75 x 50 מ"מ לפי דרישה.

מהפך העדשות בעל חמישה מקומות מבטיח מעבר יעיל בין הגדלות.

מאפיינים פיזיים

צבע: שחור ולבן
משקל: 10,000 גרם
מידות: 282 מ"מ (אורך) x 210 מ"מ (רוחב) x 450 מ"מ (גובה)
סדרה: Panthera TEC MAT

אביזרים כלולים

כבל חשמל
מפתח משושה
כיסוי אבק
ברגי קיבוע לייצוב צדדי

סקירה טכנית

טווח הגדלה: 50x–500x
עיניות: 10x/22 מ"מ (UC-WF 10x/22 מ"מ)
מערכת אופטית: אינסופית
סוג תאורה: LED, אור מוחזר 3W
יכולת שדה בהיר: כן
קונדנסור: לא

תחומי יישום

תעשייה: כן
מדע החומרים: כן
רפואה: כן
רפואה וטרינרית: כן
שימוש אקדמי ואוניברסיטאי: כן
אודונטוטכניקה: כן
מטאלורגיה: לא צוין
ניגודיות התאבכות: לא צוין

מידע נוסף

מספר מוצר ספק: 1100104600191
