Howie Glatter holografikus tartozék lézeres kollimátorhoz - négyzetrács

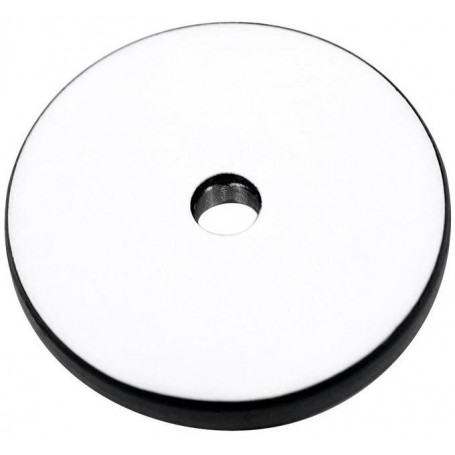

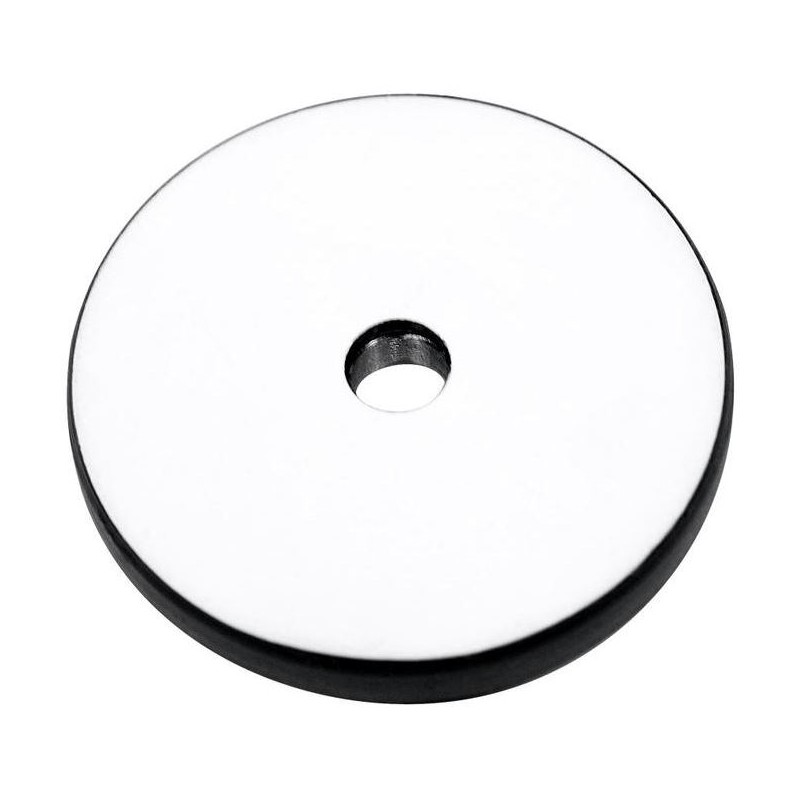

Választhat holografikus kiegészítőket, amelyek a lézernyílásba csavarozhatók, és fehér képernyő elülső felülettel rendelkeznek. Ezek a tartozékok tartalmaznak egy optikai elemet, amely a lézerfény nagy részét a központi sugár körül szétszóródó szimmetrikus mintázatba oszlatja szét. Ez a vetített minta az optikai elemek egymáshoz igazítását szolgálja azáltal, hogy szimmetriát biztosít az optika szélével.

Három minta áll rendelkezésre:

10 x 10 vonalas, négyzet alakú rácsminta: Ez a minta a legszélesebb, hacsak másként nincs megadva. Több mint 21 fokban oszlik el, lehetővé téve az optika f/2.7-es gyorsaságú központosítását. Általános használatra ajánlott, a leggyorsabb, gyakran előforduló teleszkópokhoz illeszkedik.

Kilenc koncentrikus körminta: 10 fokot átível, ez a minta f/5,7 vagy lassabb gyújtóarány körüli optikához alkalmas. Hatékonyan eléri az optika szélét, és világosabb, mint a négyzetrácsos minta, mivel a lézerfény kisebb területen terjed. Ez különösen hasznossá teszi a Cassegrain távcsővel, ahol a minta tükörfelületekre gyakorolt hatását vizsgálják. A kivetített minta elsősorban a porból, szennyeződésekből vagy optikai hibákból származó szórt fény miatt látható, így előnyös a világosabb minta, különösen nagyon tiszta tükrök esetén.

Hajkeresztes és körkörös „hatókör” minta: 10 fokot fed le, ez a minta hasznos elsődleges kollimációhoz nem Barlowed, hagyományos newtoni teleszkópokban. Ebben az összefüggésben az elsődleges tükröt úgy állítják be, hogy a központi lézersugarat visszaverje a kollimátor lézernyílásába. A szálkeresztmetszés megkönnyíti annak könnyű vizualizálását, amikor a visszatérő sugár pontosan a kollimátor felületén van középre állítva.
