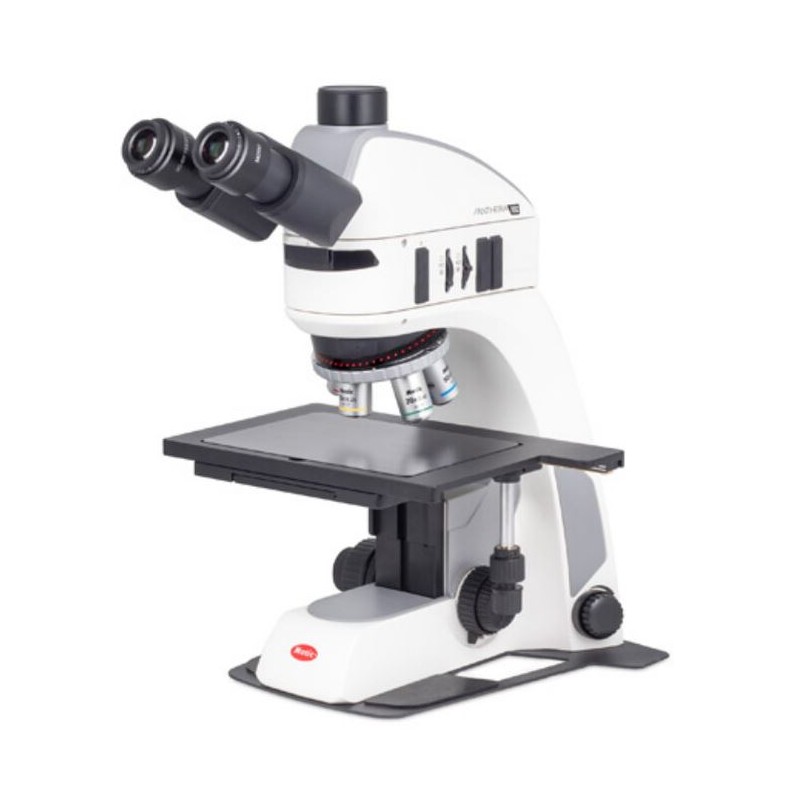

모틱 현미경 Panthera TEC MAT BF trino, 무한대, 평면, 50x-500x, 10x/22mm, 알루미늄, LED, 3W (79920, 1100104600191)

Motic 현미경 Panthera TEC MAT BF 삼안, 무한대 광학, 평면 대물렌즈, 50x–500x, 10x/22mm, LED 3W (79920)

Panthera TEC 시리즈는 산업 및 재료 과학 응용을 위한 전용 솔루션으로 Panthera 현미경 패밀리를 완성합니다. 이 반사광 현미경은 반도체, LCD 패널, 웨이퍼, 복합 재료의 관찰을 위해 설계되었습니다. 명시야 및 암시야 조명 개념을 통해 표면을 정밀하게 분석할 수 있으며, 일부 모델은 통합 LED 투과광 조명을 추가로 제공하여 응용 가능성을 넓혔습니다.

이 시스템은 견고한 구조와 지능형 조명 제어를 결합하여 까다로운 실험실 및 산업 환경에 적합합니다.

광학 및 관찰 시스템

현미경은 25° 관찰 각도의 삼안 Siedentopf 튜브를 갖추고 있습니다. 튜브는 360° 회전이 가능하며, 카메라 사용을 위한 고정 50:50 빔 스플릿이 적용되어 있습니다. 각 아이피스에는 디옵터 조절 기능과 보호용 아이컵이 포함된 광시야 UC-WF 10x/22 mm 아이피스가 제공되어 장시간 관찰 시에도 편안함을 보장합니다.

무한대 보정 광학 시스템을 사용하며, 50x에서 500x까지의 배율 범위를 제공합니다. 대물렌즈 터렛은 5개의 후방 배치 포지션을 제공하며, Motic LightTracer 지능형 조명 관리 시스템이 적용되어 있습니다.

대물렌즈 구성은 다음과 같습니다:

• Plan Achromat LD 5X/0.13 (작동 거리 20.3 mm)

• Plan Achromat LD 10X/0.25 (작동 거리 17.5 mm)

• Plan Achromat LD 20X/0.40 (작동 거리 8.1 mm)

• Plan S-Apochromat 50X/0.80 (작동 거리 1 mm)

평면 아크로매트 및 S-아포크로매트 광학은 시야 전역에 걸쳐 평탄하고 고대비 이미지를 보장합니다.

조명 및 광 관리

컴팩트한 반사광 조명기는 명시야 및 암시야 관찰을 위한 3W LED가 장착되어 있습니다. 필드 및 조리개 다이어프램, 그리고 편광자 및 분석자 통합을 위한 슬라이딩 슬롯이 포함되어 있습니다.

통합 “Motic LightTracer” 시스템은 조명 설정을 저장하고 자동 ON/OFF 기능을 제공합니다. 내장 LED 디스플레이를 통해 밝기 수준과 전원 상태를 확인할 수 있습니다. 카메라 전원 공급을 위한 USB 포트도 제공됩니다.

이 시스템은 100–240V 전원 공급(VDE 플러그, CE 인증)으로 작동합니다.

기계적 구조 및 스테이지

현미경에는 정밀 제어를 위한 조동/미동 동축 조절 시스템이 포함되어 있습니다.

6" x 4" 크로스 테이블은 150 x 100 mm의 이동 범위와 300 x 180 mm의 표면적을 제공합니다. 요청 시 3" x 2" 크로스 테이블(표면적 180 x 140 mm, 이동 범위 75 x 50 mm)도 선택 가능합니다.

5포지션 대물렌즈 리볼버로 배율 전환이 효율적으로 이루어집니다.

물리적 사양

색상: 블랙 & 화이트
무게: 10,000 g
크기: 282 mm(길이) x 210 mm(너비) x 450 mm(높이)
시리즈: Panthera TEC MAT

포함 액세서리

전원 코드
육각 렌치
먼지 덮개
측면 고정용 나사

기술 개요

배율 범위: 50x–500x
아이피스: 10x/22 mm (UC-WF 10x/22 mm)
광학 시스템: 무한대
조명 방식: LED, 3W 반사광
명시야 기능: 있음
콘덴서: 없음

응용 분야

산업: 있음
재료 과학: 있음
의학: 있음
수의학: 있음
대학 및 학술용: 있음
치기공학: 있음
금속공학: 미지정
간섭 대비: 미지정

추가 정보

공급업체 제품 번호: 1100104600191
