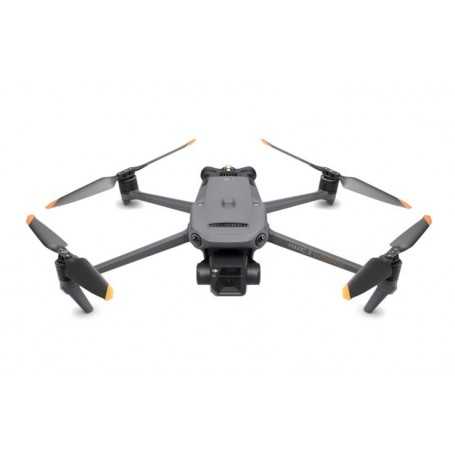

DJI Mavic 3 Multispectral ( DJI Mavic 3M) 2G

Efektīvai gaisa uzmērīšanai ir jāredz neredzamais. Tāpēc Mavic 3 Multispectral ir divi redzes veidi. Tas apvieno RGB kameru ar daudzspektrālu kameru, lai skenētu un analizētu kultūraugu augšanu ar pilnīgu skaidrību. Lauksaimniecības ražošanas pārvaldībai nepieciešama precizitāte un dati, un Mavic 3M nodrošina abus.

• Kompakts un pārnēsājams - salokāms ērtai uzglabāšanai
• Multispektrālā kamera - 4 × 5MP, G/R/RE/NIR
• RGB kamera - 20 MP, 4/3 CMOS, mehānisks aizvars
• Drošs un stabils — daudzvirzienu šķēršļu novēršana, 15 km pārraides attālums
• Precīza pozicionēšana - Centimetra līmeņa RTK pozicionēšana, Mikrosekundes līmeņa laika sinhronizācija
• Efektīva gaisa uzmērīšana - Līdz 200 hektāriem vienam lidojumam

Multispektrālā + RGB attēlveidošanas sistēma

Augsti integrēta attēlveidošanas sistēma

Nesen uzlabota attēlveidošanas sistēma ar vienu 20MP RGB kameru un četrām 5MP multispektrālajām kamerām (zaļa, sarkana, sarkana mala un tuvs infrasarkanais). Iespējo tādas lietojumprogrammas kā augstas precizitātes gaisa uzmērīšana, ražas augšanas uzraudzība un dabas resursu apsekojumi.

5 MP multispektrālā kamera

• Tuvo infrasarkano staru (NIR) 860 nm ± 26 nm
• Sarkanā mala (RE) 730 nm ± 16 nm
• Sarkans (R) 650 nm ± 16 nm
• Zaļš (G) 560 nm ± 16 nm

RGB kameras īpašības

• 4/3 CMOS, 20MP attēla sensors
• 1/2000s Ātrākais mehāniskais slēdža ātrums
• 0,7 s Liela ātruma sērijveidā, ja tiek izmantota RGB kamera

Saules gaismas sensors

Iebūvētais saules gaismas sensors uztver saules starojumu un ieraksta to attēla failā, ļaujot 2D rekonstrukcijas laikā kompensēt attēla datus. Tādējādi tiek iegūti precīzāki NDVI rezultāti, kā arī uzlabota laika gaitā iegūto datu precizitāte un konsekvence.

RTK modulis

Precīzi attēli, kas tver katru pikseli

Mavic 3M ar RTK moduli pozicionēšanai centimetru līmenī. Lidojuma vadība, kamera un RTK modulis tiek sinhronizēti mikrosekundēs, lai precīzi fiksētu katras kameras attēlveidošanas centra atrašanās vietu. Tas ļauj Mavic 3M veikt augstas precizitātes gaisa uzmērīšanu, neizmantojot zemes kontroles punktus.

Efektīvs un uzticams akumulatora darbības laiks

• Īpaši ilgs akumulatora darbības laiks, ātri uzliesmo
• 43 minūtes — kruīza laiks
• 200 hektāri — ar vienu lidojumu var veikt kartēšanas darbības 200 hektāru platībā.

Ātra uzlāde

• 100 W akumulatora uzlādes centrmezgls — augstas efektivitātes ātra uzlāde
• 88W ātra uzlāde - Lidmašīna

Stabils signāls, vienmērīga attēla pārraide

O3 pārraide integrē divus raidīšanas signālus un četrus uztveršanas signālus, lai atbalstītu 15 km īpaši garus pārraides attālumus.

Daudzvirzienu šķēršļu noteikšana, reljefa izsekošana no gaisa

Lidmašīnai ir vairāki plašas FOV redzamības sensori, kas precīzi nosaka šķēršļus visos virzienos, lai izvairītos no šķēršļiem. Reljefs-seko gaisa uzmērīšanu var viegli veikt stāvu nogāžu ainavās.

Lietojumprogrammas

Augļu dārza kartēšana

Mavic 3M ļauj veikt augļu dārzu reljefa uzmērīšanu no gaisa pat slīpās ainavās. Kopā ar DJI Terra vai DJI SmartFarm platforma [6] rekonstruēt augstas izšķirtspējas augļu dārzu kartes, automātiski identificēt koku skaitu, atšķirt kokus no citiem šķēršļiem vai objektiem un ģenerēt trīsdimensiju darbības maršrutus lauksaimniecības droniem, padarot darbības drošākas un efektīvākas.

• Mavic 3M aerouzmērīšana
• DJI Terra / DJI SmartFarm platformas kartēšana
• Ģenerējiet 3D maršrutus
• Lauksaimniecības dronu darbība

Rokasgrāmata mainīgas likmes lietojumiem

Rīsu mēslošanai, kokvilnas augšanas regulēšanai un kartupeļu lapu mēslojuma izsmidzināšanai Mavic 3M izmanto, lai iegūtu daudzspektrālus kultūraugu attēlus. DJI Terra vai DJI SmartFarm Platform pēc tam var ģenerēt NDVI un citu veģetācijas indeksu kartes, fiksējot ražas potenciāla atšķirības un ģenerējot recepšu kartes, kas ļauj lauksaimniecības droniem izpildīt mainīgas likmes lietojumu. Tas galu galā ļauj lietotājiem samazināt izmaksas, palielināt ražu un aizsargāt vidi.

• Mavic 3M aerouzmērīšana
• DJI SmartFarm platforma
• Ģenerē recepšu kartes aramzemei
• Lauksaimniecības drons

Inteliģenta lauka izlūkošana

Mavic 3M var veikt automātisku lauka izlūkošanu. Lauka skautu attēlus var augšupielādēt vietnē DJI SmartFarm platforma reāllaikā, izmantojot 4G tīklu. Tas var savlaicīgi atklāt novirzes, piemēram, dīgšanas trūkumus, nezāļu spiedienu un ražas nogulsnēšanos. Tā var arī veikt inteliģentas analīzes, piemēram, kokvilnas stādu identifikāciju un rīsu ražošanas testēšanu, izmantojot mākslīgā intelekta identifikāciju, lai reāllaikā kopīgotu informāciju par kultūraugu augšanu, vadītu agronomiskās darbības un ērti pārvaldītu 70 hektārus lauksaimniecības zemes, ko veic viens cilvēks.

Vides monitorings un dabas resursu apsekojums

Mavic 3M var izmantot arī vides un dabas resursu apsekojumos, piemēram, ūdens bagātināšanas monitoringā, mežu izplatības apsekojumos, pilsētu zaļo zonu apsekojumos u.c.

Atvērtā ekosistēma

Mākoņa API

Mavic 3M var tieši savienot ar trešās puses mākoņa platformu, izmantojot Pilot 2 iebūvēto DJI Mākoņa API, pamatojoties uz MQTT protokolu. Nav nepieciešams atsevišķi izstrādāt lietotni, lai nodrošinātu UAV aprīkojuma informācijas, tiešraides straumēšanas, fotoattēlu datu un citas informācijas pārraidi.

MSDK

Mavic 3M atbalsta Mobile SDK 5 (MSDK5) ar pilnībā atvērtā pirmkoda ražošanas koda paraugu. MSDK5 ļauj izstrādāt patentētu kontroles lietotni bezpilota lidaparātu patruļai, viedajai uzmērīšanai un citiem scenārijiem, padarot to lietotājam draudzīgāku.

KASTĒ

Lidmašīna (inteliģentais lidojuma akumulators, RTK modulis un microSD karte ir instalēta) x1

Tālvadības pults x1

Propellers (pāris) x3

Lādētājs x1

Strāvas kabelis x1

USB-C kabelis x1

USB-C uz USB-C kabelis x1

Pārnēsāšanas soma x1

Rokasgrāmatas x1

DJI Care Enterprise Basic uz 2 gadiem

Specs

Lidmašīna

Neto svars (ar dzenskrūves un RTK moduli) 951 g

Maksimālais pacelšanās svars 1050 g

Izmēri (salocīts/nesalocīts) Salocīts (bez dzenskrūves): 223×96,3×122,2 mm (garums×platums×augstums) ; Atlocīts (bez dzenskrūves): 347,5 × 283 × 139,6 mm (garums × platums × augstums)

Diagonāles garums Diagonāle: 380,1 mm

Maksimālais pacelšanās ātrums 6 m/s (parastais režīms), 8 m/s (sporta režīms)

Maksimālais nolaišanās ātrums 6 m/s (parastais režīms), 6 m/s (sporta režīms)

Maksimālais lidojuma ātrums (jūras līmenī, bez vēja) 15 m/s (parastais režīms), lidojot uz priekšu: 21 m/s, lidojot uz sāniem: 20 m/s, lidojot atpakaļ: 19 m/s (sporta režīms)

Maksimālā vēja ātruma pretestība 12 m/s

Maksimālais pacelšanās augstums virs jūras līmeņa 6000 m (bez kravas)

Maksimālais lidojuma laiks (bez vēja) 43 minūtes

Maksimālais lidojuma laiks (bez vēja) 37 minūtes

Maksimālais lidojuma attālums 32 km

Maksimālais slīpuma leņķis 30° (parastais režīms), 35° (sporta režīms)

Maksimālais leņķiskais ātrums 200°/s

GNSS GPS + Galileo + BeiDou + GLONASS (GLONASS tiek atbalstīts tikai tad, ja ir iespējots RTK modulis)

Lidināšanas precizitātes diapazons vertikāli: ±0,1 m (redzes pozicionēšana ir iespējota); ±0,5 m (GNSS pozicionēšana iespējota); ±0,1 m (D-RTK iespējots) ; Horizontāli: ±0,3 m (redzes pozicionēšana iespējota); ±0,5 m (iespējota HD pozicionēšana); ±0,1 m (RTK iespējots)

Darba temperatūra no -10° līdz 40°C (14° līdz 104°F)

Iekšējā atmiņa N/A

Motora modeļa numurs 2008

Propellera modeļa numurs 9453F Enterprise Edition

Gaismas sensors Iebūvēts modulis

RGB kamera

Attēla sensors 4/3 CMOS, efektīvie pikseļi: 20 MP

Objektīva FOV: 84°, ekvivalentais fokusa attālums: 24 mm, apertūra: f/2,8 līdz f/11, fokuss: 1 m līdz ∞

ISO diapazons 100–6400

Aizvara ātrums Elektroniskais aizvars: 8-1/8000 s ; Mehāniskais aizvars: 8-1/2000 s

Maksimālais attēla izmērs 5280 × 3956

Fotoattēlu uzņemšanas režīms Viens kadrs: 20 MP, Timelapse: 20 MP, JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s, JPEG + RAW: 3/5/7/10 /15/20/30/60 s, Panorāma: 20 MP (oriģinālais materiāls)

Video izšķirtspēja H.264: 4K: 3840 × 2160 @ 30 kadri sekundē, FHD: 1920 × 1080 @ 30 kadri sekundē

Maksimālais video bitu pārraides ātrums 4K: 130Mbps, FHD: 70Mbps

Atbalstītā failu sistēma exFAT

Attēla formāts JPEG/DNG (RAW)

Video formāts MP4 (MPEG-4 AVC/H.264)

Multispektrālā kamera

Attēla sensors 1/2,8 collu CMOS, efektīvie pikseļi: 5 MP

Objektīva FOV: 73,91° (61,2° x 48,10°), ekvivalentais fokusa attālums: 25 mm, apertūra: f/2,0, fokuss: fiksēts fokuss

Daudzspektrālās kameras josla zaļa (G): 560 ± 16 nm; Sarkans (R): 650 ± 16 nm; Sarkanā mala (RE): 730 ± 16 nm; Tuvs infrasarkanais starojums (NIR): 860 ± 26 nm;

Pastiprinājuma diapazons 1x-32x

Aizvara ātruma elektroniskais aizvars: 1/30 ~ 1/12800 s

Maksimālais attēla izmērs 2592 × 1944

Attēla formāts TIFF

Video formāts MP4 (MPEG-4 AVC/H.264)

Fotoattēlu uzņemšanas režīms Viens kadrs: 5 MP, Timelapse: 5 MP, TIFF: 2/3/5/7/10/15/20/30/60 s

Video izšķirtspēja H.264, FHD: 1920 x 1080@30 kadri/s, Video saturs: NDVI/GNDVI/NDRE

Maksimālais video bitu pārraides ātrums: 60 Mbps

Gimbal

Stabilizācijas sistēma 3 asu mehāniskais kardāns (sagāzt, apgāzties, pannu)

Mehāniskais slīpuma diapazons: -135° līdz 45°, Ritums: -45° līdz 45°, Panna: -27° līdz 27°

Kontrolējamais slīpuma diapazons: no -90° līdz 35°, Pan: nekontrolējams

Maksimālais kontroles ātrums (slīpums) 100°/s

Leņķiskās vibrācijas diapazons ±0,007°

Sensoru sistēma

Sensing System Tips Daudzvirzienu binokulārās redzes sistēma ar infrasarkano sensoru lidmašīnas apakšā

Uz priekšu attāluma mērīšanas diapazons: 0,5 m līdz 20 m, noteikšanas diapazons: 0,5 m līdz 200 m, efektīvais šķēršļu novēršanas ātrums: lidojuma ātrums ≤15 m/s, FOV: horizontāli 90°, vertikāli 103°

Atpakaļ attāluma mērīšanas diapazons: no 0,5 m līdz 16 m, efektīvais šķēršļu novēršanas ātrums: lidojuma ātrums ≤12 m/s, FOV: horizontāli 90°, vertikāli 103°

Sānu attāluma mērīšanas diapazons: no 0,5 m līdz 25 m, efektīvais šķēršļu novēršanas ātrums: lidojuma ātrums ≤15 m/s, FOV: horizontāli 90°, vertikāli 85°

Attāluma uz augšu mērīšanas diapazons: no 0,2 m līdz 10 m, efektīvais šķēršļu novēršanas ātrums: lidojuma ātrums ≤6 m/s, FOV: priekšā un aizmugurē 100°, pa kreisi un pa labi 90°

Lejupvērsta attāluma mērīšanas diapazons: no 0,3 m līdz 18 m, efektīvais šķēršļu novēršanas ātrums: lidojuma ātrums ≤6 m/s, FOV: priekšā un aizmugurē 130°, pa kreisi un pa labi 160°

Darbības vide Priekšpuse, Aizmugure, Pa kreisi, Pa labi, Virs: Virsmas ar skaidriem rakstiem un atbilstošu apgaismojumu (> 15 luksi, vide ar normālu iekštelpu dienasgaismas gaismu) ; Zemāk: virsmas ar izkliedētu atstarojošu materiālu un atstarošanas spēju >20% (piemēram, sienas, koki, cilvēki utt.); Pienācīgs apgaismojums (>15 luksi, vide ar normālu iekštelpu dienasgaismas gaismu)

Video pārraide

Video pārraides sistēma DJI O3 attēlu pārraides nozares izdevums

Tiešā skata kvalitātes tālvadības pults: 1080p/30 kadri sekundē

Darbības josla 2,400-2,4835 GHz, 5,725-5,850 GHz

Maksimālais efektīvā signāla attālums (bez šķēršļiem, bez traucējumiem) FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km

Maksimālais pārraides attālums (traucēts) Spēcīgi traucējumi (pilsētas ainavas, dzīvojamie rajoni utt.): 1,5-3 km (FCC/CE/SRRC/MIC) ; Vidēji traucējumi (piepilsētas ainavas, pilsētas parki utt.): 3-9 km (FCC), 3-6 km (CE/SRRC/MIC) ; Vāji traucējumi (attāli lauki, atklāta lauksaimniecības zeme utt.): 9–15 km (FCC), 6–8 km (CE/SRRC/MIC)

Maksimālais lejupielādes ātrums 15 MB/s (ar DJI RC Pro Industry Edition)

Latentums (atkarībā no vides un mobilās ierīces) Aptuveni 200 milisekundes

Antenas 4 antenas, 2 raidīšanas un 4 uztveršanas

Raidītāja jauda (EIRP) 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC) ; 5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)

Citi atbalsta DJI Mobilais modulis

DJI RC Pro Enterprise Edition

Attēlu pārraides sistēma DJI O3 attēlu pārraides nozares izdevums

Maksimālais efektīvā signāla attālums (bez šķēršļiem, bez traucējumiem) FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km

Attēla pārraides darbības josla 2,400-2,4835 GHz, 5,725-5,850 GHz

Antenas 4 antenas, 2 raidīšanas un 4 uztveršanas

Attēla pārraides un raidītāja jaudas darbības diapazons (EIRP) 2,4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC), 5,8 GHz: <33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC)

Wi-Fi protokols 802.11 a/b/g/n/ac/ax, atbalsts 2 × 2 MIMO Wi-Fi

Wi-Fi darbības josla 2,400-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz

Wi-Fi darbības josla un raidītāja jauda (EIRP) 2,4 GHz: <26 dBm (FCC); <20 dBm (CE/SRRC/MIC), 5,1 GHz: <26 dBm (FCC); <23 dBm (CE/SRRC/MIC), 5,8 GHz: <26 dBm (FCC/SRRC); <14 dBm (CE)

Bluetooth protokols Bluetooth 5.1

Bluetooth darbības josla 2,400-2,4835 GHz

Bluetooth raidītāja jauda (EIRP) <10 dBm

Ekrāna izšķirtspēja 1920×1080

Ekrāna izmērs 5,5 collas

Ekrāna kadru ātrums 60 kadri sekundē

Ekrāna spilgtums 1000 niti

Skārienekrāns 10 punktu vairāku pieskārienu

Akumulators Litija jonu akumulators (5000 mAh, 7,2 V)

Ieteicams uzlādes tipa 100 W akumulatora uzlādes centrmezgls vai USB lādētājs ar 12 V vai 15 V specifikācijām.

Nominālā jauda 12 vati

Krātuves ietilpība Iekšējā atmiņa (ROM): 64 GB, atbalsta microSD kartes izmantošanu, lai palielinātu atmiņas ietilpību

Uzlādes laiks apm. 1,5 stundas (mērot, ja tālvadības pults uzlādēšanai tiek izmantots tikai 100 W akumulatora uzlādes centrmezgls vai 15 V USB lādētājs); Aptuveni 2 stundas (mērot, izmantojot 12V USB lādētāju) ; Aptuveni 2 stundas un 50 minūtes (mērot, izmantojot 100 W akumulatora uzlādes centrmezglu, lai vienlaikus uzlādētu lidmašīnu un tālvadības pulti)

Darbības laiks Apm. 3 stundas

Video izejas ports Mini-HDMI ports

Darba temperatūra no -10° līdz 40°C (14° līdz 104°F)

Uzglabāšanas temperatūras diapazons <1 mēnesis: -30° līdz 60° C (-22° līdz 140° F) ; Viens līdz trīs mēneši: -30° līdz 45°C (-22° līdz 113°F); Trīs līdz seši mēneši: -30° līdz 35°C (-22° līdz 95°F); Vairāk nekā sešus mēnešus: -30° līdz 25°C (-22° līdz 77°F)

Uzlādes temperatūra no 5° līdz 40° C (41° līdz 104° F)

Atbalstīts DJI Lidmašīna DJI Mavic 3E, DJI Mavic 3T, DJI Mavic 3 miljoni

GNSS GPS + Galileo + GLONASS

Izmēri Antena ir salocīta un nav uzstādītas vadības pultis: 183,27×137,41×47,6 mm (garums×platums×augstums) ; Atlocīta antena un uzstādīti vadības spieķi: 183,27×203,35×59,84 mm (garums×platums×augstums)

Svars Apm. 680 g

Modeļa numurs RM510B

Uzglabāšana

Atbalstītās microSD kartes Lidmašīna: lūdzu, izmantojiet atmiņas karti ar ātruma reitingu V30 vai augstāku vai izmantojiet atmiņas karti no ieteicamā saraksta.

Ieteicamās microSD kartes

Tālvadības pults:

SanDisk Extreme PRO 64GB V30 A2 microSDXC

SanDisk High Endurance 64GB V30 microSDXC

SanDisk Extreme 128GB V30 A2 microSDXC

SanDisk Extreme 256 GB V30 A2 microSDXC

SanDisk Extreme 512GB V30 A2 microSDXC

Lexar 667x 64GB V30 A2 microSDXC

Lexar augstas izturības 64 GB V30 microSDXC

Lexar augstas izturības 128 GB V30 microSDXC

Lexar 667x 256 GB V30 A2 microSDXC

Lexar 512GB V30 A2 microSDXC

Samsung EVO Plus 64 GB V30 microSDXC

Samsung EVO Plus 128GB V30 microSDXC

Samsung EVO Plus 256 GB V30 microSDXC

Samsung EVO Plus 512GB V30 microSDXC

Kingston Canvas Go! Plus 128GB V30 A2 microSDXC

Kingston Canvas React Plus 128GB V90 A1 microSDXC

Lidmašīna:

SanDisk Extreme 32GB V30 A1 microSDHC

SanDisk Extreme PRO 32GB V30 A1 microSDHC

SanDisk Extreme 512GB V30 A2 microSDXC

Lexar 1066x 64GB V30 A2 microSDXC

Kingston Canvas Go! Plus 64GB V30 A2 microSDXC

Kingston Canvas React Plus 64 GB V90 A1 microSDXC

Kingston Canvas Go! Plus 128GB V30 A2 microSDXC

Kingston Canvas React Plus 128GB V90 A1 microSDXC

Kingston Canvas React Plus 256 GB V90 A2 microSDXC

Samsung PRO Plus 256GB V30 A2 microSDXC

Akumulators

Jauda 5000 mAh

Standarta spriegums 15,4 V

Maksimālais uzlādes spriegums 17,6 V

Akumulatora tips LiPo 4S

Ķīmiskā sistēma Litija kobalts

Enerģija 77 vatstundas

Svars 335,5 g

Uzlādes temperatūra no 5° līdz 40° C (41° līdz 104° F)

Lādētājs

Ieeja no 100 V līdz 240 V (maiņstrāva), no 50 Hz līdz 60 Hz, 2,5 A

Izejas jauda 100 vati

Izvade Maksimālā izejas jauda 100 vati (kopā), kad tiek izmantoti abi porti, viena interfeisa maksimālā izejas jauda ir 82 W, un lādētājs dinamiski piešķirs abu saskarņu izejas jaudu atbilstoši slodzes jaudai.

Uzlādes centrmezgls

USB-C ieeja: 5 V līdz 20 V, 5,0 A

Izejas akumulatora ports: 12V līdz 17,6V, 8,0A

Nominālā jauda 100 vati

Uzlādē 3. tipa akumulatorus uz uzlādes rotācijas

Uzlādes temperatūra no 5° līdz 40° C (41° līdz 104° F)

RTK modulis

Izmēri 50,2 × 40,2 × 66,2 mm (garums × platums × augstums)

Svars 24±2 g

Interfeiss USB-C

Jauda Aptuveni 1,2 vati

RTK pozīcijas precizitāte Fiksēta RTK: Horizontāli: 1 cm + 1 ppm; Vertikāli: 1,5 cm + 1 ppm
