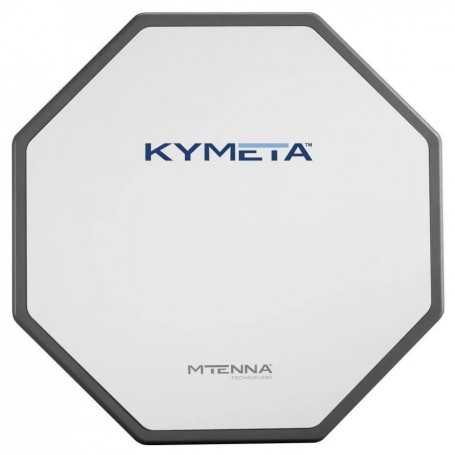

Kymeta u7x terminālis, 8W, std rf ķēde, integrators, x7 ātrums

REVOLUCIONĀRA MOBILĀ SAVIENOJUMI

Kymeta™ u7 Ku-band satelīta terminālis risina vajadzību pēc vieglām, zema profila un augstas caurlaidības sakaru sistēmām kustībā. U7 terminālis padara savienojumu ar gandrīz jebkuru transportlīdzekli, kuģi vai fiksētu platformu vienkāršāku un uzticamāku nekā jebkad agrāk.

Kymeta KĀLO™ tīkla pakalpojumus var komplektēt ar Kymeta u7 termināļiem un iegādāties elastīgās, mainīgas lietošanas pakotnēs, kas izmanto pazīstamus un viegli saprotamus datu plānus. Satelītu terminālis Kymeta u7 ar KĀLO pakalpojumu plāniem nodrošina ekonomisku, visaptverošu mobilās platjoslas risinājumu.

• Izturīgs – rūdīts un pierādīts, ka tas darbojas sauszemes, mobilā un jūras vidē

• Vienkāršs — instalēšanai, iestatīšanai, nodošanai ekspluatācijā un nodrošināšanai satelīttehniķis nav nepieciešams

• Uzticama – Cietvielu elektroniski vadāma antena, nav nepieciešami kardānvadi vai motori

• Agile — ātra izsekošana, savienojamība kustībā atbalsta mobilo platjoslu

TERMINĀLA FUNKCIJAS

• Vienkārša ieslēgšanas palaišana un automātiska iegūšana ērtai darbībai; KĀLO servisam pieejama automātiskā nodošana ekspluatācijā

• Mazjaudas elektroniskā staru stūres iekārta zemai apkopei un ātrai, uzticamai savienojamībai

• Bezvadu (OTA) programmatūras atjauninājumi

• Uz mākoņiem balstīts klientu portāls atbalsta un pakalpojumu pārvaldības rīkiem ar API vienkāršai integrācijai

• Plakanais panelis zema profila uzstādīšanas iespējām

• Elastīgi montāžas risinājumi kuģiem un transportlīdzekļiem

• Kymeta tagad ir u7 antena, kas atbalsta RX darbības frekvences Ku joslas augšējā diapazonā (11,85 GHz līdz 12,75 GHz), kas atbalsta klientus ITU 3. reģionā.

• Turklāt Kymeta tagad ir u7 antena ar pagarinātu darba temperatūru līdz +65 °C, kas atbalsta RX darbības frekvences Ku joslas diapazonā no 11,2 GHz līdz 12,1 GHz.

• Kymeta u7 termināli var konfigurēt kā visu āra sistēmu (izņemot modemu) ar barošanas avotu un visiem starpsavienojumiem, kas uzstādīti antenas aizmugurē.

Tehniskās specifikācijas TRM-U7Xxx-xxx

ANTENA

Grupa Ku

Antenas tips Elektroniski skenēts masīvs

RX frekvenču diapazons no 11,2 GHz līdz 12,1 GHz

G/T (platmala) 9,5 dB/K

RX momentānais joslas platums >100 MHz

RX skenēšanas pagriešana @ 60° Cos^1.1-1.2

TX frekvenču diapazons no 14,0 GHz līdz 14,5 GHz

EIRP (platās malas) 8 W BUC: 41,5 dBW, 16 W BUC: 44,5 dBW

TX momentānais joslas platums >100 MHz

TX skenēšanas atgriešana @60° Cos^1,2-1,4

IZSEKOŠANA

Izsekošanas ātrums >20°/sekundē

Skenēšanas leņķi Teta līdz 75° no sāniem; Phi 360°

Precizitāte

Izsekošanas uztvērēja tips Integrēts DVB-S2

SPĒKS

Ieejas jauda no 110 VAC līdz 240 VAC 50/60 Hz

Enerģijas patēriņš 8 W BUC: 100 W (parasti) | 425 W (maksimālais), 16 W BUC: 200 W (parasti) | 550 W (maksimālā jauda)

INTERFESES

Tīkla interfeiss RJ45 10/100/1000

RF kabeļi N-veida savienotāji

MEHĀNISKĀ (ĀRA IEKĀRTA)

Izmēri Integratora konfigurācija: P 82,3 cm × D 82,3 cm × A 16,6 cm, (P 32,4 collas × D 32,4 collas × A 6,5 collas) ; Standarta konfigurācija: P 82,3 cm × G 82,3 cm × A 16,7 cm (W 32,4 collas × D 32,4 collas × A 6,6 collas)

Svars 26,2 kg (57,7 mārciņas)

Montāžas saskarne 4 × M8 × 1,25 stiprinājuma statņi, 0,95 cm (0,375 collas) dziļi

VIDE (ĀRĒJĀ IEKĀRTAS)

Darba temperatūras antena: -25 °C līdz +65 °C, spaile: -25 °C līdz +55 °C

Uzglabāšanas temperatūra -40 °C līdz +75 °C

Iekļūšanas aizsardzība IP66

Trieciens IEC 60068-2-27

Vibrācija MIL-STD-167-1A, MIL-STD-810G, IEC 60068-2-57, IEC 60068-2-64

VIDES IEKĀRTAS (IEKŠJĀRĪBA)

Darba temperatūra Skatiet konkrētā modema specifikācijas

Uzglabāšanas temperatūra Skatiet konkrētas modema specifikācijas

Iekļūšanas aizsardzība Skatiet specifiskas modema specifikācijas

Šoks Skatiet konkrētas modema specifikācijas

Vibrācija Skatiet konkrētas modema specifikācijas

ATBILSTĪBA

Zemes stacijas licence ir saderīga ar FCC 25.222 un 25.226

Sertifikāti UL, FCC, CE, WEEE un ROHS

PIEDERUMI

Kabeļu komplekts Četri kabeļi: RX kabelis, TX kabelis, strāvas kabelis un Ethernet kabelis, pieejams 7,62 m (25 ft.)

Montāžas rokturis Izmēri: P 56,5 cm × D 54,2 cm × A 9,6 cm, (P 22,2 collas × D 21,3 collas × A 3,8 collas) ; Svars: 2,7 kg (5,9 mārciņas)
