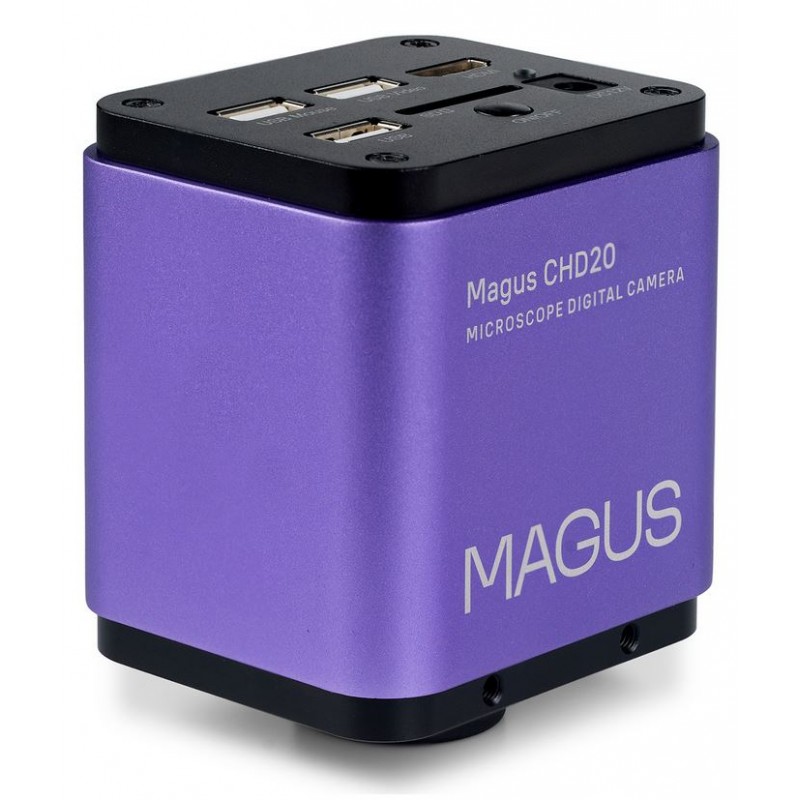

Magus CHD20 digitālā kamera (83192)

MAGUS CHD20 ir digitāla mikroskopa kamera, kas paredzēta fotogrāfiju uzņemšanai, videoierakstīšanai, rezultātu rediģēšanai, kā arī novēroto objektu un to struktūru lineāro un leņķisko mērījumu veikšanai. Pateicoties iebūvētajai programmatūrai, kamera var darboties patstāvīgi, pieslēdzoties ne tikai datoram, bet arī tieši ārējam displejam. Šo elastību nodrošina divi interfeisi: HDMI un USB.

Kamera nodrošina augstas kvalitātes Full HD attēlu ar izšķirtspēju 1920 × 1080 pikseļi, piedāvājot augstu kadru ātrumu un ātru datu pārsūtīšanu. Tā izmanto ļoti gaismasjutīgu Sony sensoru, kas labi darbojas pat pie luminiscējošas apgaismojuma. RGB mozaīkas filtri samazina tumšo strāvu un nodrošina skaidru, detalizētu attēlu. Visa attēlveidošanas sistēma ir optimizēta, lai novērstu attēla plīsumus, aiztures vai izkropļojumus, pat novērojot kustīgus paraugus.

Sensors un attēla kvalitāte

Kamera ir aprīkota ar Sony Starvis sērijas krāsu CMOS sensoru. Ar kompakto 1/2 collu izmēru un pikseļu izmēriem 3,75 × 3,75 µm tā nodrošina izcilu gaismasjutību 1175 mV pie ekspozīcijas laika 1/30 s. Aizmugurgaismotā tehnoloģija ļauj uzticami veikt attēlveidošanu vājā apgaismojumā. Lai iegūtu pēc iespējas plašāku redzes lauku bez izkropļojumiem, ieteicams izmantot 0,5× līdz 0,7× palielinājuma adapteri.

Programmatūra un patstāvīga darbība

Komplektā ir instalācijas disks ar speciālu programmatūru. Iebūvētā programmatūra ļauj MAGUS CHD20 darboties patstāvīgi, nodrošinot fotouzņēmumu uzņemšanu, videoierakstīšanu, attēlu apstrādi un objektu mērījumus bez datora nepieciešamības. Precīziem mērījumiem programmatūra ir jākalibrē katram mikroskopa objektīvam, izmantojot kalibrācijas slaidu.

Savienojamība un ārējās ierīces

MAGUS CHD20 atbalsta savienojumu ar ārējiem monitoriem, datoriem un papildu perifērijas ierīcēm. HDMI izeja ļauj pieslēgt monitoram, televizoram vai projektoram ar 60 kadriem sekundē. USB 2.0 nodrošina savienojumu ar datoru līdz 50 kadriem sekundē.

Komplektā ir 32 GB SD karte fotogrāfiju un video uzglabāšanai, kurus var apstrādāt ar iebūvēto programmatūru. USB interfeiss atbalsta arī zibatmiņas pieslēgšanu. Ērtai lietošanai komplektā ir USB pele, kas palīdz samazināt vibrācijas, kas rodas, tieši mijiedarbojoties ar kameru.

Kameru var savienot ar speciāliem MAGUS monitoriem, kas stiprināmi tieši uz ierīces, veidojot pilnīgu mikroskopa attēlveidošanas sistēmu.

Montāža uz mikroskopa

Kameru var uzstādīt mikroskopa okulāra caurulē, izmantojot C-mount adapteri un piemērotu adaptera gredzenu caurules diametram, kas iegādājami atsevišķi. C-mount adapteris ir nepieciešams uzstādīšanai trinokulārā caurulē.

Galvenās īpašības

• Augsta gaismasjutība 1175 mV pie 1/30 s, piemērota vājai apgaismošanai un luminiscējošiem apstākļiem

• Full HD attēla kvalitāte ar izšķirtspēju 1920 × 1080 pikseļi

• Iebūvēta programmatūra patstāvīgai foto un video uzņemšanai, apstrādei un mērījumiem

• HDMI un USB interfeisi attēla attēlošanai uz ārējiem monitoriem vai datoriem ar kadru ātrumu attiecīgi 60 fps un 50 fps

• RGB mozaīkas filtri, kas samazina tumšo strāvu un uzlabo attēla skaidrību

Komplektā iekļauts

• Digitālā kamera

• HDMI kabelis (1,5 m)

• USB 2.0 kabelis (2 m)

• USB pele

• 32 GB SD atmiņas karte

• AC barošanas adapteris 12 V / 1 A (ES spraudnis)

• Instalācijas CD ar draiveriem un programmatūru

• Lietotāja rokasgrāmata un garantijas karte

Tehniskā specifikācija

• Produkta ID: 83192

• Zīmols: MAGUS

• Garantija: 5 gadi

• EAN: 5905555019147

• Iepakojuma izmēri: 25 × 17 × 9 cm

• Piegādes svars: 1,5 kg

• Sensors: Sony Exmor / Starvis CMOS

• Krāsu režīms: krāsu

• Megapikseļi: 2

• Maksimālā izšķirtspēja: 1920 × 1080 (Full HD)

• Sensora izmērs: 1/2 colla (7,2 × 4,05 mm)

• Pikseļa izmērs: 3,75 × 3,75 µm

• Interfeisa savienotāji: HDMI 1.4, USB 2.0

• Atmiņas kartes atbalsts: SD līdz 32 GB

• Ārējo ierīču atbalsts: USB pele, USB zibatmiņa

• Gaismasjutība: 1175 mV pie 1/30 s

• Signāla-trokšņa attiecība: 0,15 mV pie 1/30 s

• Ekspozīcijas laiks: 0,04 ms līdz 1000 ms

• Video ieraksts: jā

• Kadru ātrums: 50 fps pie 1920 × 1080 caur USB, 60 fps pie 1920 × 1080 caur HDMI

• Uzstādīšanas vieta: trinokulārā caurule vai okulāra caurule (aizvietojot okulāru)

• Attēlu formāti: JPG, TIF

• Video formāti: H.264, H.265, MP4

• Spektrālais diapazons: 380–650 nm ar iebūvētu IR filtru

• Slēdža tips: ERS (elektroniskais ritošais slēdzis)

• Sistēmas prasības: Windows 8/10/11, macOS, Linux; Intel Core 2 vai jaunāks līdz 2,8 GHz; vismaz 4 GB RAM; USB 2.0 ports; RJ45; 19 collu vai lielāks displejs

• Programmatūra: HDMI režīms ar iebūvētu programmatūru, USB režīms ar MAGUS View

• Stiprinājuma tips: C-mount

• Korpusa materiāls: CNC apstrādāts alumīnija sakausējums

• Barošanas avots: DC 12 V, 1 A

• Darba temperatūras diapazons: –10°C līdz +50°C

• Darba mitruma diapazons: 30% līdz 80%
