Thrane LT-4100S GMDSS satelītu sakaru sistēma – pamatversija (90-104949)

LT-4100S GMDSS sistēma ir Iridium satelītu sakaru risinājums, kas izstrādāts, lai atbilstu visām GMDSS prasībām SOLAS kuģiem, vienlaikus nodrošinot patiesi globālu pārklājumu.

Sistēma pilnībā atbilst jaunākajam GMDSS standartam IEC 61097-16 (2019) un ir apstiprināta ar MED/Wheelmark sertifikātu.

LT-4100S ir kompakta un vietu taupoša, bez nepieciešamības pēc papildu ziņojumu termināļa vai printera. Sistēma atbalsta Iridium GMDSS pakalpojumus, augstas kvalitātes divkanālu balss sakarus un IP datu savienojamību.

Integrēts GNSS/GPS uztvērējs nodrošina izsekošanas funkcionalitāti un izvada NMEA 0183 pozīcijas datus. Sistēma var tikt savienota ar ārējām BAM un ECDIS sistēmām. Antenas bloku var uzstādīt līdz 500 metriem attālumā no vadības bloka.

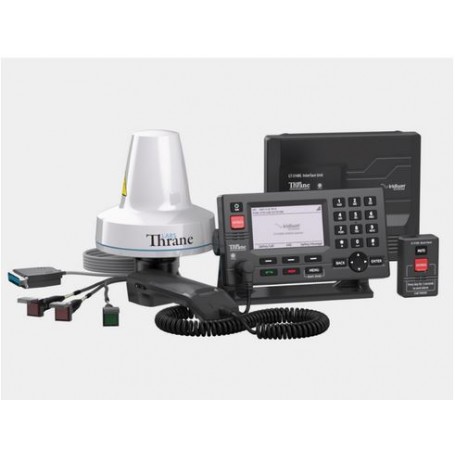

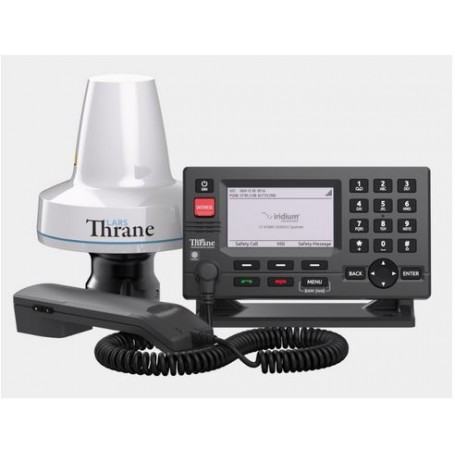

Standarta LT-4100S GMDSS komplektā ietilpst vadības bloks ar stiprinājuma kronšteinu, klausule ar turētāju, antenas bloks un barošanas kabelis. Šī standarta konfigurācija izpilda visas pamatprasības GMDSS. Papildu funkcijas, piemēram, SSAS, GMDSS trauksmes paneļi un printera atbalsts, prasa LT-3140S saskarnes bloku.

Galvenās īpašības

• Patiesa globāla satelītu pārklājuma zona
• Distresa brīdinājuma un distresa zvana funkcionalitāte
• Jūras drošības informācija (MSI)
• BAM un ECDIS integrācija
• Augstas kvalitātes balss sakari
• Divi balss kanāli
• IP datu atbalsts
• Datu pārraides ātrums līdz 22 kbps augšupielādei un 88 kbps lejupielādei
• Antenas kabeļa garums līdz 500 metriem

Sistēmas komplektācijā ietilpst

• 51-104870 LT-4110S vadības bloks
• 51-100988 LT-3120 klausule
• 51-101181 LT-3121 turētājs
• 51-102365 LT-4130 jūras antenas bloks
• 91-100771 vadības bloka stiprinājuma kronšteins
• 91-102118 barošanas kabelis, 3 m (4-pin)
• 95-104951 lietotāja un uzstādīšanas rokasgrāmata

Tehniskā specifikācija

LT-4100S GMDSS satelītu sakaru sistēma

• Sertifikāti un standarti: Jūras CE, FCC, ISED, RCM, RED, MED (Wheelmark), RoHS 2, Iridium®
• Darba vibrācijas standarts: IEC 60945
• Triecienizturība: Pusviļņa 20 g / 11 ms
• Droša attāluma līdz kompasam (standarta): 0,3–1,4 m
• Droša attāluma līdz kompasam (stūrēšanai): 0,3–0,9 m
• Maksimālais enerģijas patēriņš darbībā: 34 W
• Enerģijas patēriņš gaidstāves režīmā: 12 W
• BAM EUT funkciju tips: P

LT-4110S vadības bloks

• Svars: 0,67 kg
• Izmēri: 224 × 120 × 70 mm
• Darba temperatūra: -15°C līdz +55°C
• Aizsardzības klase: IP32
• Saskarnes:
  • Ethernet
  • Palīgs
  • DC ieeja
  • Korpusa zeme
  • Antenas bloks (N savienotājs)
  • Klausule
  • SIM karte
• Ieejas spriegums: 12–24 VDC (2,0–1,0 A)

LT-3120 klausules bloks

• Svars (ieskaitot kabeli): 0,30 kg
• Izmēri: 52,8 × 208,8 × 38,2 mm
• Darba temperatūra: -15°C līdz +55°C
• Aizsardzības klase: IP32

LT-4130 antenas bloks

• Svars: 1,39 kg
• Izmēri: 182 mm × Ø162 mm
• Darba temperatūra: -40°C līdz +55°C
• Aizsardzības klase: IP67
• Saskarne: Vadības bloks (N savienotājs)
• Antenas sakaru kabelis: Koaksiālais kabelis līdz 500 m

LT-3140S saskarnes bloks

• Svars: 0,71 kg
• Darba temperatūra: -15°C līdz +55°C
• Aizsardzības klase: IP20
• Saskarnes:
  • 4 × Ethernet
  • 2 × RS-422
  • 4 × GPIO
  • 4 × CAN
  • DC ieeja
  • Korpusa zeme
• Ieejas spriegums: 12–24 VDC (0,8–0,4 A)

Papildu informācija

• Garantija: 2 gadi
• Apkalpošanas prasības: Nav
