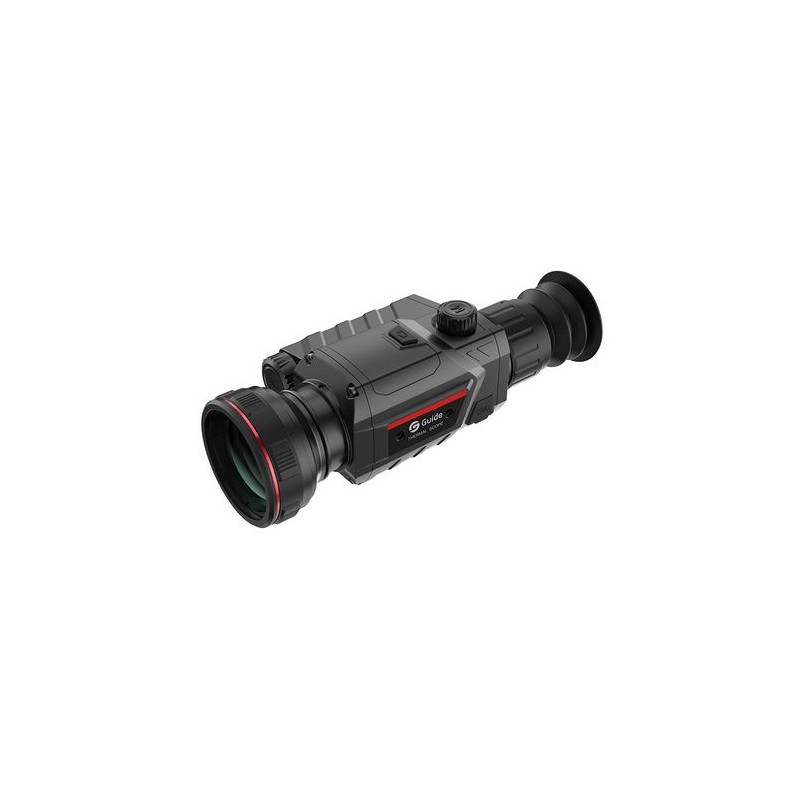

Handleiding TR430 Thermische beeldvormingsscoop

TR-serie: betaalbare, hoogwaardige infrarood-thermische beeldvormingsscoop

De TR-serie biedt een economische maar krachtige infrarood warmtebeeldkijker voor civiel gebruik, uitgerust met een zeer gevoelige thermische detector en verkrijgbaar in drie lensopties: 25 mm, 35 mm en 50 mm. Deze serie biedt scherpe, gedetailleerde beelden met een IR-resolutie van 400 × 300 en behoudt de precisie bij elke opname. Compact, waterdicht, stofdicht en schokbestendig, de TR-serie is robuust gebouwd om goed te presteren in barre weersomstandigheden.

Specificaties

• Resolutie : 400x300 IR
• Brandpuntsafstand : 35 mm F1.0
• Gezichtsveld : 7,50°×5,64°
• Scherm : 1024×768 AMOLED

Hoge definitie detector

Met behulp van 12 µm-warmtebeelddetectoren met een resolutie van 400×300 en 25 mK NETD biedt de TR-serie beelden met een hoge definitie en een uitstekende thermische gevoeligheid onder alle weersomstandigheden.

Full-Color HD AMOLED-scherm

De TR-serie is uitgerust met een 0,39-inch HD AMOLED-scherm (1024×768 pixels) en levert scherpe, levendige beelden die elk detail met een rijk contrast vastleggen.

Snelontgrendelingsbevestiging voor gereedschapsloze installatie

Monteer het apparaat eenvoudig met de snelontgrendelbare scopebevestiging, die met een vergrendelingshendel wordt vastgezet. Zo is een snelle installatie zonder gereedschap mogelijk.

Ballistische berekening voor precisie

Maak verbinding met de TargetIR Ballistics-app (Android/iOS) om kogel- en weergegevens in te voeren, zodat u nauwkeurige ballistische berekeningen kunt maken en uiterst nauwkeurig kunt schieten.

Foto- en video-opname met audio

Leg momenten vast en deel ze met de ingebouwde foto- en videofunctie, compleet met microfoon voor geluidsopnamen.

Eén-druk-bevriezing voor snel op nul zetten

Dankzij de functie Scherm bevriezen kunt u het scherm snel op nul zetten, wat de nauwkeurigheid en het gebruiksgemak vergroot.

Externe laserafstandsmeter

De optionele externe laserafstandsmeter meet afstanden tot 600 meter en zorgt voor een snelle doelbepaling met automatische verbinding bij het opstarten.

Zeven kleurenpaletten voor verbeterde zichtbaarheid

Kies uit zeven kleurenpaletten om de weergave onder verschillende omstandigheden te optimaliseren. White Hot, Black Hot en Red Hot zijn ideaal voor detectie, terwijl Green Hot, Iron Red, Blue Hot en Sepia de herkenning en identificatie verbeteren.

IP67-bescherming voor duurzaamheid

De TR-serie heeft een IP67-classificatie en is water- en stofdicht. Bovendien zijn ze bestand tegen hoge luchtvochtigheid, zware regenval en schokken tot 800G.

Over-the-Air (OTA) firmware-updates

Werk de firmware efficiënt bij door verbinding te maken met TargetIR, zodat het apparaat up-to-date blijft.

In de doos
Apparaat, snelontgrendelingsbevestiging voor de richtkijker, Type-C-kabel, 5V2A-adapter (compatibel met de VS, het VK, Australië en Europa), 18650-accu, acculader, lensdop, oogmasker, snelstartgids en garantiekaart.

Technische specificaties

• Model : TR430

Sensor

• Type : Ongekoelde VOx-infrarooddetector, 8 tot 14 μm
• Resolutie : 400×300@12μm
• NETTO : 25mK
• Framesnelheid : 50 Hz

Lens

• Objectieflens : 35 mm, F1.0
• Gezichtsveld : 7,8°×5,9°
• Gezichtsveld op 100m : 14m x 10m
• Vergroting : 3,3x~13,2x
• Detectiebereik : 1800m / 1950 yards

Weergave

• Type : 0,39'' AMOLED 1024×768
• Kleurenpaletten : Witheet, Zwartheet, Roodheet, Groenheet, IJzerrood, Blauwheet, Sepia
• Oculair : Oogafstand 48mm; Dioptrie ± 4; Zoom 14x

Hardware

• Wifi : 2.4G
• Interface : USB Type-C
• Extra functies : Microfoon, Bluetooth

Systeem

• Opnemen : Ondersteunt foto- en video-opname met audio-opname
• Geheugen : 32 GB interne opslag

Stroom

• Batterijtype : enkele, vervangbare 18650-batterij
• Bedrijfstijd : tot 8 uur

Milieubescherming

• Bedrijfstemperatuur : -30°C tot 50°C (-22°F tot +122°F)
• Schokbestendigheid : 800G bij 1 ms (IEC60068-2-27-norm)
• Inkapseling : IP67

Fysieke afmetingen en gewicht

• Gewicht : 565 gram / 19,93 ounces
• Afmetingen : 206×89×66 mm (8,11×3,50×2,60 inch)
