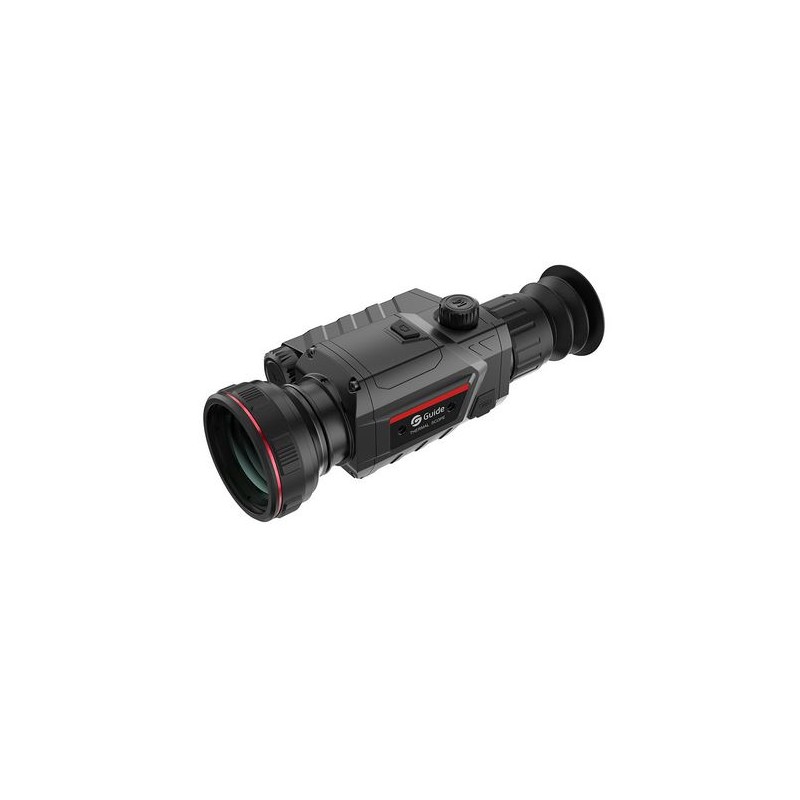

Handleiding TR630 Thermische beeldvormingsscoop

TR-serie: betaalbare en hoogwaardige infrarood-warmtebeeldkijker

De TR-serie is een budgetvriendelijke warmtebeeldkijker die is ontworpen voor civiel gebruik, met een zeer gevoelige thermische detector en verkrijgbaar in drie lensopties: 25 mm, 35 mm en 50 mm. Met een IR-resolutie van 640 × 512 levert de TR-serie scherpe, gedetailleerde beelden zonder in te leveren op nauwkeurigheid. Compact, waterdicht, stofdicht en zeer schokbestendig, is het robuust gebouwd om indrukwekkend te presteren, zelfs in zware omstandigheden.

Belangrijkste specificaties

• Resolutie : 640×512 IR
• Brandpuntsafstand : 35 mm F1.0
• Gezichtsveld : 12,38°×9,38°
• Scherm : 1024×768 AMOLED

Hoge-definitie detector

De TR-serie is uitgerust met een warmtebeelddetector van 12 µm en een resolutie van 640×512. De serie biedt een uitzonderlijke thermische gevoeligheid met een NETD van 20 mK en levert heldere beelden onder alle weersomstandigheden.

Full-Color HD AMOLED-scherm

Het 0,39-inch HD AMOLED-scherm met een resolutie van 1024×768 biedt een hoog contrast en levendige beelden, waarbij elk detail met rijke kleuren wordt vastgelegd.

Snelontgrendelbare richtkijkerbevestiging voor eenvoudige installatie

Dankzij de snelontgrendelbare richtkijkerbevestiging met vergrendelingshendel kunt u de richtkijker snel en veilig bevestigen. De installatie is eenvoudig en vereist geen gereedschap.

Integratie van ballistische berekeningen

Compatibel met de TargetIR Ballistics-app (Android en iOS), waarmee gebruikers kogel- en weerparameters kunnen instellen voor nauwkeurige ballistische berekeningen en uiterst nauwkeurig schieten.

Foto- en video-opname met audio

Leg momenten vast en deel ze met foto- en videofunctionaliteit, inclusief een ingebouwde microfoon voor geluidsopnamen.

Scherm bevriezen met één druk op de knop voor nulstelling

Met het bevriezen van het scherm wordt het op nul zetten eenvoudiger, wat de nauwkeurigheid en het gebruiksgemak vergroot.

Externe laserafstandsmeter

Optionele externe laserafstandsmeter zorgt voor nauwkeurige afstandsmeting tot 600 meter en maakt automatisch verbinding bij het opstarten voor snelle doelbepaling.

Zeven kleurenpaletten voor een verbeterde weergave

Zeven kleurenpaletten (White Hot, Black Hot, Red Hot, Green Hot, Iron Red, Blue Hot en Sepia) passen zich aan verschillende omstandigheden aan en optimaliseren de detectie en identificatie.

Over-the-air firmware-updates

Ondersteunt firmware-updates via de TargetIR-app, zodat het apparaat efficiënt en up-to-date blijft.

Inbegrepen in de doos
Apparaat, snelontgrendelingsbevestiging voor de richtkijker, Type-C-kabel, 5V2A-adapter (compatibel met de VS, het VK, Australië en Europa), 18650-accu, acculader, lensdop, oogmasker, snelstartgids en garantiekaart.

Technische specificaties

• Model : TR630

Sensor

• Type : Ongekoelde VOx-infrarooddetector, 8 tot 14 μm
• Resolutie : 640×512@12μm
• NETTO : 20mK
• Framesnelheid : 50 Hz

Lens

• Objectieflens : 35 mm, F1.0
• Gezichtsveld : 12,5°×10,0°
• Gezichtsveld op 100m : 22m x 17m
• Vergroting : 2,1x~16,8x
• Detectiebereik : 1800m / 1950 yards

Weergave

• Type : 0,39'' AMOLED 1024×768
• Kleurenpaletten : Witheet, Zwartheet, Roodheet, Groenheet, IJzerrood, Blauwheet, Sepia
• Oculair : Oogafstand 48mm; Dioptrie ± 4; Zoom 14x

Hardware

• Wifi : 2.4G
• Interface : USB Type-C
• Extra functies : Microfoon, Bluetooth

Systeem

• Opnemen : Ondersteunt foto- en video-opname met audio-opname
• Geheugen : 32 GB interne opslag

Stroom

• Batterijtype : enkele, vervangbare 18650-batterij
• Bedrijfstijd : tot 8 uur

Milieubescherming

• Bedrijfstemperatuur : -30°C tot 50°C (-22°F tot +122°F)
• Schokbestendigheid : 800G bij 1ms (IEC60068-2-27-norm)
• Inkapseling : IP67

Fysieke afmetingen en gewicht

• Gewicht : 575 gram / 20,28 ounces
• Afmetingen : 206×89×66 mm (8,11×3,50×2,60 inch)
