Magus SPH360 Fasecontrastapparaat, met set Plan S-Apo Ph 4x/10x/20x/40x/60x H60mm objectieven (85160)

Het MAGUS SPH360 fasecontrast-systeem bevat een set fasecontrast-schuiven en fasecontrast-objectieven. Het is ontworpen voor het observeren van transparante, laag-contrast preparaten die moeilijk of onmogelijk te zien zijn met helder veldverlichting. Omdat kleuringsprocedures levende cellen kunnen beschadigen of doden, maakt fasecontrastmicroscopie het mogelijk om levende, niet-gekleurde organismen in hun natuurlijke toestand te onderzoeken. Deze techniek wordt veel gebruikt in de geneeskunde, ecologie, farmacologie, landbouw en aanverwante vakgebieden.

Fasecontrast-schuiven

De fasecontrast-schuif wordt in de condensorsleuf geplaatst. Elke schuif is een plaat met ronde openingen. Eén open opening wordt gebruikt voor standaard helder veldobservatie, terwijl de overige openingen fase-inzetstukken bevatten die zijn afgestemd op de gebruikte objectieven. Het systeem bevat twee schuiven. Eén schuif is ontworpen voor gebruik met 10x, 20x en 40x objectieven, terwijl de tweede schuif werkt met 4x en 60x objectieven. Elk inzetstuk is duidelijk gemarkeerd om overeen te komen met het juiste objectief.

Het ontwerp van de schuif maakt het mogelijk om snel en eenvoudig te wisselen tussen helder veld- en fasecontrastobservatie. Het uitlijnen van de ringvormige diafragma’s in de schuif met de faseringen in de objectieven gebeurt met behulp van een centreertelescoop die bij de microscoop wordt geleverd.

Plan semi-apochromatische faseobjectieven

Fasecontrast-objectieven bevatten een faseringsring in het uitgangspupilvlak. In vergelijking met standaard faseobjectieven die bij typische microscoopsets worden geleverd, bieden deze plan semi-apochromatische objectieven een hoger niveau van optische correctie. Chromatische aberratie is gecorrigeerd voor vier kleuren, sferische aberratie is gecorrigeerd voor drie kleuren en veldkromming is gecorrigeerd over 90% van de beeldvelddiameter. Hierdoor zijn beelden die door de oculairs worden bekeken of met een digitale camera worden vastgelegd helderder, schoner en contrastrijker dan die geproduceerd door standaard plan-achromatische objectieven.

De 4x, 10x, 20x en 40x objectieven zijn ontworpen voor gebruik met schalen met een bodemdikte van 1,2 mm. Het 60x objectief is voorzien van een correctiering. Door aan deze ring te draaien wordt de afstand tussen de interne lenselementen aangepast, zodat het objectief geoptimaliseerd kan worden voor schalen met een bodemdikte van 0,1 mm tot 1,3 mm.

Alle objectieven zijn ontworpen voor oneindig-gecorrigeerde optische systemen en hebben een parfocale afstand van 60 mm.

Compatibiliteit

Dit fasecontrast-systeem is compatibel met de MAGUS Bio V360 biologische omgekeerde microscoop.

Pakketinhoud

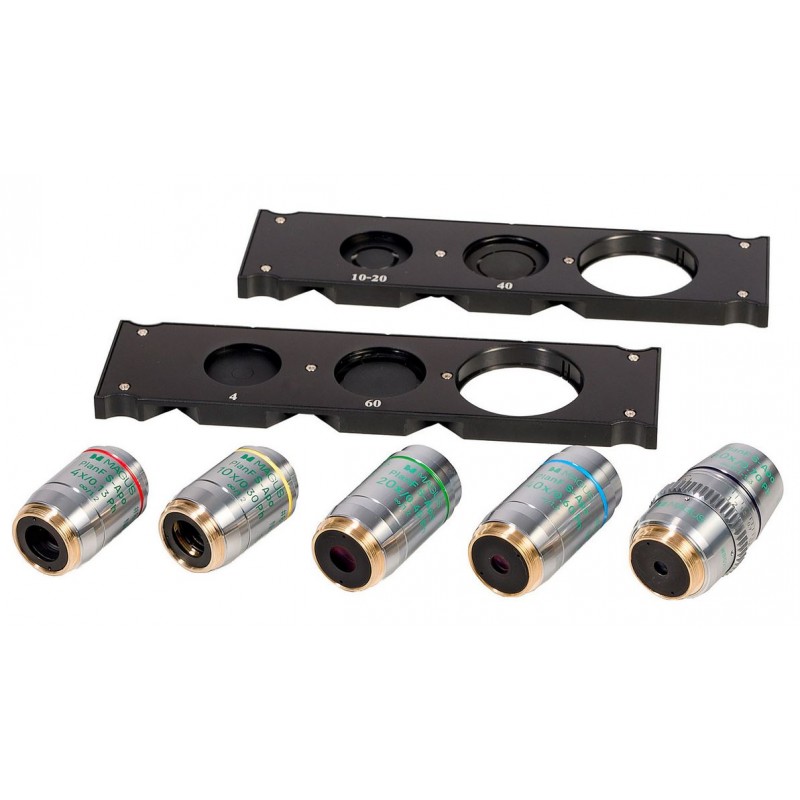

Het pakket bevat een fasecontrast-schuif met centreerbare ringen voor 10x, 20x en 40x objectieven, en een aparte fasecontrast-schuif met centreerbare ringen voor 4x en 60x objectieven. Het bevat ook vijf oneindig-gecorrigeerde plan semi-apochromatische faseobjectieven: 4x/0.13, 10x/0.30, 20x/0.45, 40x/0.60 en 60x/0.70 met een correctiering voor variabele bodemdikte van de schaal. Alle objectieven hebben een parfocale afstand van 60 mm.

Specificaties

Product-ID: 85160
Merk: MAGUS
Garantie: 2 jaar
EAN: 5905555026237
