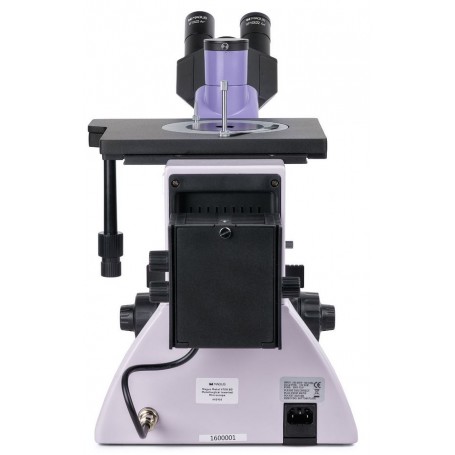

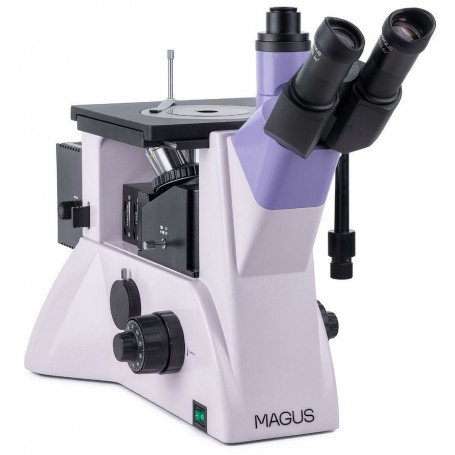

Magus Metal V700 BD Metallurgische Omgekeerde Microscoop (82903)

De MAGUS Metal V700 BD is een omgekeerde metallurgische microscoop waarbij de revolver onder het preparaat is geplaatst en de observatie plaatsvindt met gereflecteerd licht. De microscoop ondersteunt helderveld-, donkerveld- en gepolariseerd-lichtmicroscopie. Het instrument is ontworpen voor het onderzoeken van metalen, legeringen, halfgeleiders en andere ondoorzichtige materialen, inclusief grote en zware monsters tot 2 kg. De microscoop wordt veel gebruikt in de industriële productie, fabrieken, kwaliteitscontrolelaboratoria, universiteiten en onderzoekscentra.

Optische configuratie

De microscoopkop kan in de standaardpositie of 180° gedraaid worden geïnstalleerd, afhankelijk van de eisen van de werkruimte. Het systeem ondersteunt gelijktijdige visuele observatie en digitale beeldvorming. Een trinoculaire buis is geïntegreerd in de microscoopkop, terwijl een extra zijcamera-poort zich op het lichaam bevindt. De bundelsplitsingsopties omvatten 50:50 en 100:0 op de trinoculaire kop, en 100:0 of 0:100 op het microscooplichaam, wat een flexibele configuratie voor camera- en monitorgebruik mogelijk maakt.

Een vijfvoudige revolver is onder het preparaat gemonteerd. Vier posities zijn bezet door de meegeleverde objectieven, met één extra positie voor een optioneel objectief. Alle objectieven zijn gemarkeerd met BD, wat aangeeft dat ze geoptimaliseerd zijn voor helderveld- en donkerveldmicroscopie met gereflecteerd licht en beschikken over een lange werkafstand.

Verlichtingssysteem

De microscoop maakt gebruik van een 50 W halogeenlichtbron die warm, comfortabel licht produceert en zo vermoeide ogen bij langdurige observatiesessies vermindert. De hoge lichtopbrengst zorgt voor scherpe, gedetailleerde beelden met alle ondersteunde objectieven en technieken.

De lichtbron kan gecentreerd worden langs drie assen en Köhler-verlichting wordt bereikt met behulp van instelbare apertuur- en veldblenden. Het gereflecteerd-licht verlichtingssysteem bevat ook een polarisatie-eenheid en een donkerveldinrichting, wat de contrast- en analysemogelijkheden vergroot.

Tafel en scherpstelsysteem

De tafel beschikt over een ronde, roterende tafelplaat in het midden. Verwisselbare platen zijn beschikbaar met 10 mm, 20 mm of 30 mm centrale openingen, zodat de microscoop kan worden aangepast aan verschillende monsterformaten en toepassingen. Eenmaal op de tafel geplaatst, wordt het monster vastgezet met een houder en kan het soepel langs de X- en Y-assen worden bewogen.

Scherpstellen gebeurt met coaxiale grove en fijne scherpstelknoppen. De grove scherpstelling heeft zowel een vergrendeling als spanningsregeling, terwijl de fijne scherpstelling nauwkeurige controle mogelijk maakt voor werk met hoge vergroting. De scherpstelknoppen bevinden zich aan beide zijden van de microscoop op een lage hoogte, zodat de gebruiker de handen op de tafel kan laten rusten voor een ontspannen en ergonomische werkhouding.

Accessoires en uitbreidbaarheid

De mogelijkheden van de MAGUS Metal V700 BD kunnen verder worden uitgebreid met optionele accessoires. Deze omvatten extra oculairs, helderveld- en donkerveldobjectieven met lange werkafstand, digitale camera’s en kalibratiepreparaten, zodat de microscoop kan worden aangepast aan specifieke inspectie- of onderzoekstaken.

Belangrijkste kenmerken

• Tafel met verwisselbare ronde platen met openingen van 10 mm, 20 mm en 30 mm, geschikt voor grote en zware monsters

• Ondersteuning voor helderveld-, donkerveld- en gepolariseerd-lichtmicroscopie

• Microscoopkop kan 180° worden gedraaid bij installatie

• Twee cameramontage-opties: trinoculaire buis en zijcamera-poort, met flexibele bundelsplitsingsconfiguraties

• Krachtige 50 W halogeenverlichting met helderheidsregeling, Köhler-verlichting, kleurfilters en drievoudige centrering

• Breed scala aan optionele accessoires voor uitgebreide prestaties

Setinhoud

• Basis met netvoeding, scherpstelmechanisme, tafel en revolver

• Gereflecteerd-lichtverlichting met lampenhuis

• Trinoculaire kop

• Infinity plan achromatische objectieven:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

• Twee 10×/22 mm oculairs met lange oogafstand

• 1× C-mount adapter

• Inbussleutel

• AC-stroomkabel

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag beschikbaar

• 10×/22 mm oculair met schaalverdeling

• Oculairparen: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Optionele objectieven:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (droog), WD 0,4 mm

• Digitale camera

• Kalibratiepreparaat

Technische specificaties

• Product-ID: 82903

• Merk: MAGUS

• Garantie: 5 jaar

• EAN: 5905555018478

• Verpakkingsgrootte: 49 × 34 × 68 cm

• Verzendgewicht: 16,5 kg

• Type: licht/optisch, metallurgisch

• Microscoopkop: trinoculair, Siedentopf, 180° draaibaar

• Hoek van de kop: 45°

• Standaard vergrotingsbereik: 50×–500×

• Optioneel vergrotingsbereik: tot 2500×

• Oculairbuisdiameter: 30 mm

• Interpupillaire afstand: 48–75 mm

• Tafelgrootte: 242 × 200 mm

• Tafelbereik: 30 / 30 mm

• Tafelontwerp: ronde roterende plaat Ø130 mm met verwisselbare openingen

• Scherpstelsysteem: coaxiale grove en fijne scherpstelling, fijne scherpstelresolutie 0,002 mm

• Verlichting: halogeen, helderheid instelbaar

• Voeding: 220 ± 22 V, 50 Hz

• Lichtbron: 12 V / 50 W

• Filters: groen, blauw, geel, mat

• Bedrijfstemperatuur: +5 °C tot +35 °C

• Extra functies: donkerveldinrichting, uitneembare analysator en polarisator

• Doelgroep: ervaren gebruikers en professionals

• Toepassing: metallurgische inspectie en analyse

• Observatiemethoden: helderveld, donkerveld, polarisatie

• Geleverd beschermend accessoire: stofhoes
