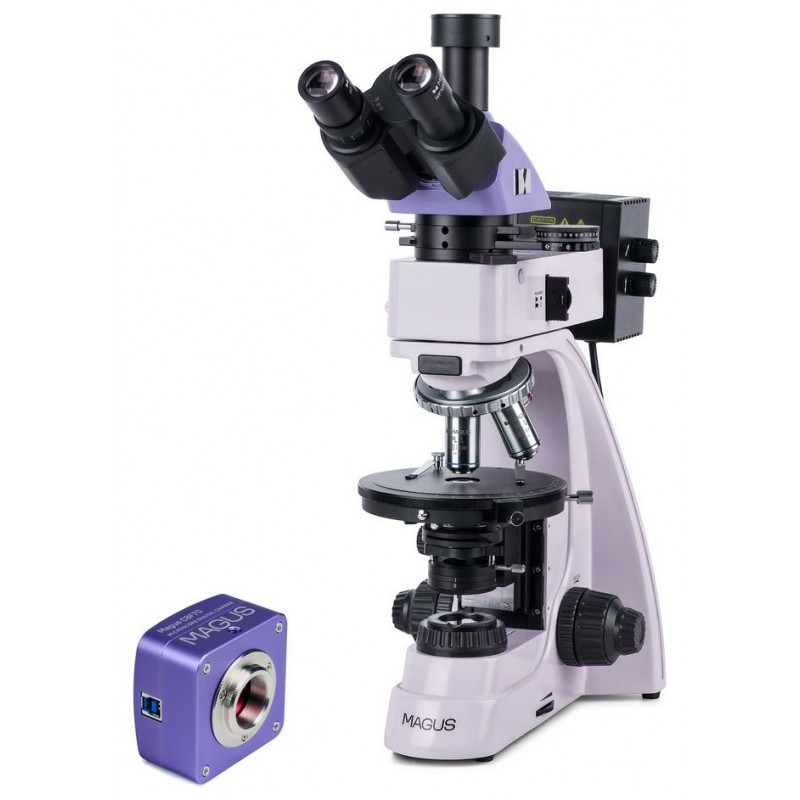

Magus Pol D850 Gepolariseerde Digitale Microscoop (83042)

De MAGUS Pol 850 Polarisatiemicroscoop is ontworpen voor werkzaamheden met zowel doorgelaten als gereflecteerd licht. Het ondersteunt polarisatie en helderveld observatiemethoden en is bedoeld voor het bestuderen van anisotrope preparaten in de biologie, geologie en polymeeronderzoek, evenals ondoorzichtige gepolijste secties tot 15 mm dik met één gepolijste zijde. Het is een praktisch instrument voor specialisten in de geneeskunde, forensisch onderzoek, mineralogie, kristallografie en petrografie.

Digitale camera

De MAGUS CBF70 is een professionele wetenschappelijke camera ontworpen voor gebruik met microscopen met 4×, 10×, 20× en 40× objectieven. Hiermee kunnen foto’s worden gemaakt, video’s worden opgenomen, live demonstraties worden gegeven, extern beeldscherm worden aangesloten en lineaire en hoekmetingen worden uitgevoerd (softwarekalibratie is vereist voor nauwkeurige metingen). De camera wordt vooral aanbevolen voor helderveldwerk.

De camera biedt vijf selecteerbare resolutie- en framerates, zodat de gebruiker de beste balans tussen detail en snelheid kan kiezen:

• 5280 × 3954 (17 fps)

• 3952 × 3952 (17 fps)

• 2640 × 1976 (56 fps)

• 1760 × 1316 (67 fps)

• 584 × 438 (192 fps)

Modi met hoge resolutie zijn geschikt voor fotografie en leveren heldere, levendige en zeer gedetailleerde beelden. Modi met een hogere framerate zijn ideaal voor vloeiende video-opnames en het vastleggen van subtiele bewegingen of snelle processen zonder haperingen of vertraging. Voor de meest nauwkeurige beeldschaal en minimale vervorming wordt een 1× adapter aanbevolen.

De camera maakt gebruik van een SONY Exmor 4/3-inch kleur back-illuminated CMOS-sensor, die heldere beelden levert, zelfs bij weinig omgevingslicht. Het grotere sensoroppervlak zorgt voor diepere kleurweergave en verbeterde beeldhelderheid.

Optisch systeem

De microscoop beschikt over oneindig gecorrigeerde, spanningsvrije optiek, die authentieke beelden produceert met sterk contrast, hoge details en minimale valse reflecties. De objectieven zijn gemonteerd in een draaibare revolver met sleuven gecentreerd op de optische as. De revolver heeft vijf posities; vier objectieven worden meegeleverd en een extra objectief kan worden toegevoegd om de vergroting binnen het bereik van de microscoop uit te breiden. De objectieven zijn ontworpen voor het onderzoeken van preparaten zonder dekglaasjes.

Een trinoculaire kop maakt het mogelijk een digitale camera te installeren in de trinoculaire buis. De lichtstraal kan worden gesplitst tussen 100:0 en 0:100, zodat al het licht naar de camera of naar de oculairbuizen wordt geleid. Een dioptrie-instelring op de linker oculairbuis compenseert verschillen tussen de ogen van de gebruiker voor het scherpste beeld.

Verlichting en polarisatie

Zowel de doorgelaten als de gereflecteerde lichtpaden maken gebruik van 30 W halogeenlampen. Hun helderheid is voldoende voor duidelijk zicht met elk objectief, en het warme lichtspectrum blijft comfortabel tijdens langdurige sessies. Een Köhler-verlichtingsopstelling verbetert de resolutie en helpt veldartefacten en randverduistering te elimineren. Kleurfilters ondersteunen nauwkeurige kleurafstemming bij werken met gereflecteerd licht.

Polarisatie is beschikbaar bij zowel doorgelaten als gereflecteerd licht. Geobserveerde polarisatie begint door de analyzer in het optische pad te plaatsen. De polarisatiehoek wordt aangepast door de analyzer en de polarizer ten opzichte van elkaar te draaien. Compensatoren, geplaatst in een speciale sleuf in het tussenstuk, verhogen het contrast indien nodig. In dezelfde tussenunit bevindt zich een Bertrand-lens voor conoscopisch onderzoek.

Tafel en scherpstelsysteem

De microscoop is voorzien van een draaibare tafel. Door de tafel te draaien verandert de manier waarop het preparaat licht breekt onder polarisatie, wat gedetailleerde analyse ondersteunt. De tafel heeft een schaalverdeling voor hoekmeting met tot 0,1° nauwkeurigheid en kan gecentreerd worden ten opzichte van de optische as voor het helderste en duidelijkste beeld.

Grove en fijne scherpstelknoppen zijn onderaan de voet geplaatst voor een ontspannen werkhouding met de handen op tafel. De grove scherpstelling heeft spanningsregeling en een vergrendelingsmechanisme, terwijl de fijne scherpstelling zorgt voor soepele, precieze beweging van het preparaat.

Accessoires en uitbreidbaarheid

Om de mogelijkheden van het systeem uit te breiden, zijn compatibele accessoires beschikbaar binnen de MAGUS-lijn, waaronder oculairs, objectieven, kalibratiepreparaten en extra digitale camera’s.

Belangrijkste kenmerken van de microscoop

• Werking met doorgelaten en gereflecteerd licht, zowel gepolariseerd als niet-gepolariseerd

• Trinoculaire kop met camerabuis en 100:0 / 0:100 lichtstraalsplitsing

• Spanningsvrije plan-achromatische objectieven voor heldere, artefactarme beelden met minimale interne reflecties

• 30 W halogeenverlichting met oogvriendelijk spectrum

• Draaibare tafel, polarizer en analyzer met hoekmarkeringen, plus Bertrand-lens en compensatoren

• Revolversleuven en tafel zijn gecentreerd op de optische as

• Compatibiliteit met een breed scala aan optionele accessoires

Belangrijkste kenmerken van de camera

• Vijf resolutie- en frameratemodi voor flexibele foto- en video-opnames

• USB 3.0-interface voor snelle gegevensoverdracht

• Grote SONY Exmor-kleursensor voor heldere beelden bij weinig licht

• Snelle installatie: installeer de meegeleverde software en de camera is klaar voor gebruik

• Ondersteunt live weergave op een extern scherm voor eenvoudigere observatie en groepsdemonstraties

Inhoud van de set

• MAGUS CBF70 digitale camera met USB-kabel, installatieschijf met drivers en software, gebruikershandleiding en garantiebewijs

• Basis met stroomaansluiting, doorgelaten lichtbron en condensor, scherpstelmechanisme, tafel en draaibare revolver

• Gereflecteerde lichtverlichting met lamphuis

• Trinoculaire kop

• Tussenbuis met Bertrand-lens, analyzer en compensatorsleuf

• Compensatoren: λ-compensator, λ/4-compensator, kwartswig

• Oneindig plan-achromatische objectieven:

  • PL 5×/0.12, WD 26,1 mm

  • PL 10×/0.25, WD 5,0 mm

  • PL 40×/0.6 (veerbelast), WD 3,98 mm

  • PL 60×/0.7 (veerbelast), WD 2,03 mm

• Oculairs 10×/20 mm (paar)

• 10×/20 mm oculair met schaal (0,1 mm schaalwaarde)

• 1× C-mount adapter

• Inbussleutel

• Stroomkabel

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag leverbaar

• 16×/11 mm oculairs (paar)

• 20×/11 mm oculairs (paar)

• Optionele objectieven: PL 2,5×/0,07, PL 50×/0,7 (veerbelast), PL 80×/0,8 (veerbelast), PL 100×/0,85 (veerbelast)

• Mechanische tafelopzet

• Kalibratiepreparaat

Technische specificaties (microscoop)

• Product-ID: 83042

• Merk: MAGUS

• Garantie: 5 jaar

• Verpakkingsgrootte: 44 × 42 × 67 cm

• Verzendgewicht: 12,1 kg

• Type: biologisch, licht/optisch, digitaal

• Kop: trinoculair, Siedentopf, 30° helling

• Standaard vergrotingsbereik: 50×–600×

• Optioneel vergrotingsbereik: 25×–2000×

• Oculairbuisdiameter: 23,2 mm

• Oculairs: 10×/20; 10×/20 met schaal (optioneel 16×/11, 20×/11)

• Objectieven: oneindig plan-achromatisch, spanningsvrij; ontworpen voor preparaten zonder dekglaasjes; parfocale hoogte 45 mm

• Draaibare revolver: 5-posities, gecentreerd

• Werkafstanden: 26,1 mm (5×), 5,0 mm (10×), 3,98 mm (40×), 2,03 mm (60×)

• Tafel: Ø150 mm, 360° draaibaar, gecentreerd; nonius voor 0,1° aflezingen

• Condensor: Abbe NA 1.25 met instelbaar apertu diafragma en zwenklens

• Diafragma’s: instelbaar apertu diafragma en instelbaar irisvelddiafragma

• Scherpstelling: coaxiale grove (met vergrendeling en spanningsregeling) en fijne scherpstelling, 0,002 mm resolutie

• Verlichting: halogeen, helderheid instelbaar; gereflecteerd en doorgelaten licht 12 V/30 W

• Gereflecteerd-lichtfilters: mat, geel, groen, blauw

• Bedrijfstemperatuurbereik: +5 °C tot +35 °C

• Polarizer: doorgelaten licht met hoekmarkeringen en 360° rotatie; gereflecteerd-lichtpolarizer afneembaar

• Tussenbuis: ingebouwde analyzer met 0–360° rotatie en noniusschaal; Bertrand-lens; compensatorsleuf

• Compensatoren: λ, λ/4, kwartswig

• Toepassing: laboratorium en medisch

• Observatiemethoden: helderveld en polarisatie

• Geleverd beschermaccessoire: stofhoes

Technische specificaties (camera)

• Sensor: SONY Exmor CMOS, kleur

• Maximale resolutie: 5280 × 3954

• Sensorformaat: 4/3 inch (17,4 × 13,0 mm)

• Pixelgrootte: 3,3 × 3,3 µm

• Belichtingstijd: 0,1 ms tot 15 s

• Framerates:

  • 17 fps bij 5280 × 3954

  • 17 fps bij 3952 × 3952

  • 56 fps bij 2640 × 1976

  • 67 fps bij 1760 × 1316

  • 192 fps bij 584 × 438

• Installatiepositie: trinoculaire buis of oculairbuis (ter vervanging van een oculair)

• Beeldformaten: JPG, BMP, PNG, TIF

• Video-uitvoerformaten: WMV, AVI, H.264 (Windows 8+), H.265 (Windows 10+)

• Spectraal bereik: 380–650 nm met ingebouwd IR-filter

• Sluitertype: elektronische rollende sluiter

• Witbalans en belichting: automatisch of handmatig

• Interface: USB 3.0 (5 Gb/s)

• Software: MAGUS View

• Systeemvereisten: Windows 8/10/11, Mac OS X, Linux; tot 2,8 GHz Intel Core 2 of hoger; minimaal 2 GB RAM; USB 3.0-poort; CD-ROM; 17-inch of groter beeldscherm

• Mount: C-mount

• Camerabehuizing: massief aluminium

• Voeding: 5 V via USB-poort van computer; optionele 12 V/3 A adapter voor Peltier-element

• Bedrijfsomstandigheden: -10 °C tot +50 °C, luchtvochtigheid 30%–80%
