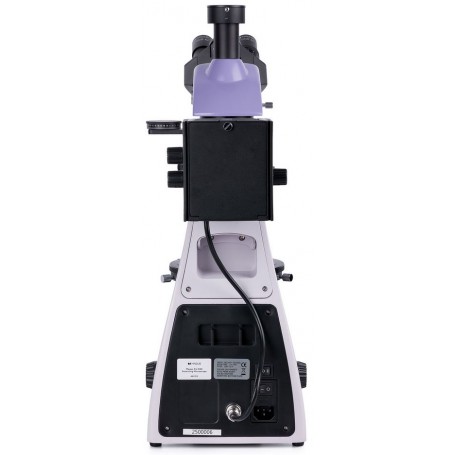

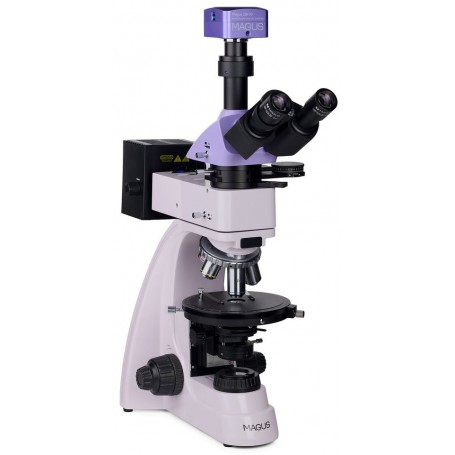

Magus Pol D850 polarizacijski digitalni mikroskop (83042)

Polarizacijski mikroskop MAGUS Pol 850 je zasnovan za delo v prepuščeni in odbojni svetlobi. Podpira metode opazovanja s polarizacijo in v svetlem polju ter je namenjen preučevanju anizotropnih vzorcev v biologiji, geologiji in raziskavah polimerov, kot tudi neprozornih poliranih preparatov do debeline 15 mm z eno polirano površino. Je praktično orodje za strokovnjake s področja medicine, forenzike, mineralogije, kristalografije in petrografije.

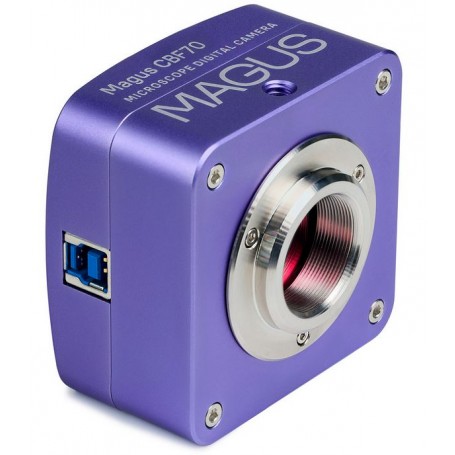

Digitalna kamera

MAGUS CBF70 je profesionalna znanstvena kamera, zasnovana za uporabo z mikroskopom in objektivi 4×, 10×, 20× in 40×. Omogoča fotografiranje, snemanje videoposnetkov, prikaz v živo, izhod na zunanji zaslon ter linearne in kotne meritve (za natančne meritve je potrebna programska kalibracija). Kamera je priporočena predvsem za delo v svetlem polju.

Kamera ponuja pet izbirnih načinov ločljivosti in hitrosti sličic, kar uporabniku omogoča izbiro najboljše kombinacije med podrobnostmi in hitrostjo:

• 5280 × 3954 (17 sličic/s)

• 3952 × 3952 (17 sličic/s)

• 2640 × 1976 (56 sličic/s)

• 1760 × 1316 (67 sličic/s)

• 584 × 438 (192 sličic/s)

Načini visoke ločljivosti so primerni za fotografijo in zagotavljajo jasne, živahne in zelo podrobne slike. Načini z višjo hitrostjo sličic so idealni za gladko snemanje videoposnetkov ter za zajem subtilnih gibanj ali hitrih procesov brez zatikanja ali zamika. Za najbolj natančno merilo slike in minimalno popačenje je priporočljiv adapter 1×.

Kamera uporablja barvni, osvetljen od zadaj CMOS senzor SONY Exmor velikosti 4/3 palca, ki zagotavlja svetle slike tudi pri šibki osvetlitvi okolice. Večja površina senzorja omogoča globlje barvno podajanje in izboljšano jasnost slike.

Optični sistem

Mikroskop ima na neskončnost korigirano, breznapetostno optiko, ki ustvarja avtentične slike z močnim kontrastom, visoko podrobnostjo in minimalnimi lažnimi odboji. Objektivi so nameščeni v revolverju s centričnimi režami glede na optično os. Revolver ima pet položajev; štirje objektivi so priloženi, en dodatni pa se lahko doda za razširitev povečave v okviru mikroskopa. Objektivi so zasnovani za opazovanje vzorcev brez pokrivnih stekelc.

Trinokularna glava omogoča namestitev digitalne kamere v trinokularno cev. Razdelitev žarka je izbirna med 100:0 in 0:100, kar omogoča usmerjanje vse svetlobe bodisi v kamero bodisi v okularje. Obroč za dioptrijsko nastavitev na levem okularju kompenzira razlike med očmi uporabnika za najostrejšo možno sliko.

Osvetlitev in polarizacija

Obe poti, prepuščena in odbojna svetloba, uporabljata 30 W halogenske žarnice. Njihova svetilnost je zadostna za jasno opazovanje z vsakim objektivom, topel spekter svetlobe pa ostaja udoben tudi pri daljšem delu. Köhlerjeva osvetlitev izboljša ločljivost in pomaga odpraviti artefakte ter potemnitev robov. Barvni filtri omogočajo natančno nastavitev barv pri delu v odbojni svetlobi.

Polarizacija je na voljo tako v prepuščeni kot odbojni svetlobi. Polarizirano opazovanje se začne z vstavitvijo analizatorja v optično pot. Kot polarizacije se nastavlja z vrtenjem analizatorja in polarizatorja enega glede na drugega. Kompenzatorji, nameščeni v namensko režo v vmesnem nastavku, povečajo kontrast po potrebi. Isti vmesni nastavek vključuje Bertrandovo lečo za konoskopska opazovanja.

Miza in fokusirni sistem

Mikroskop vključuje vrtljivo mizo. Vrtenje mize spremeni način loma svetlobe skozi vzorec pri polarizaciji, kar omogoča podrobno analizo. Miza ima skalo za merjenje kota z natančnostjo do 0,1° in jo je mogoče centrirati glede na optično os za najsvetlejšo in najjasnejšo sliko.

Grobi in fini gumbi za ostrenje so nameščeni na spodnjem delu stojala, kar omogoča sproščeno delovno držo z rokami na mizi. Grobo ostrenje vključuje nastavitev napetosti in mehanizem za zaklepanje, fino ostrenje pa omogoča gladko in natančno premikanje vzorca.

Dodatki in razširljivost

Za razširitev zmogljivosti sistema so v liniji MAGUS na voljo združljivi dodatki, vključno z okularji, objektivi, kalibracijskimi preparati in dodatnimi digitalnimi kamerami.

Ključne značilnosti mikroskopa

• Delovanje v prepuščeni in odbojni svetlobi, tako polarizirani kot nepolarizirani

• Trinokularna glava s cevjo za kamero in 100:0 / 0:100 razdelitvijo žarka

• Breznapetostni plan akromatski objektivi za jasno sliko z manj artefakti in minimalnimi notranjimi odboji

• 30 W halogenska osvetlitev z očem prijaznim spektrom

• Vrtljiva miza, polarizator in analizator z označenimi koti, poleg tega Bertrandova leča in kompenzatorji

• Reže v revolverju in miza sta centrirani na optično os

• Združljivost s široko paleto dodatne opreme

Ključne značilnosti kamere

• Pet načinov ločljivosti in hitrosti sličic za prilagodljivo fotografiranje in snemanje videa

• USB 3.0 vmesnik za hitro prenašanje podatkov

• Velik barvni senzor SONY Exmor za svetle in jasne slike v slabih svetlobnih pogojih

• Hitro nameščanje: namestite priloženo programsko opremo in kamera je pripravljena za uporabo

• Podpira prikaz v živo na zunanjem zaslonu za lažje opazovanje in skupinske predstavitve

Vsebina kompleta

• Digitalna kamera MAGUS CBF70 z USB kablom, namestitvenim diskom z gonilniki in programsko opremo, uporabniškim priročnikom in garancijskim listom

• Osnova z napajalnim vhodom, virom prepuščene svetlobe in kondenzorjem, fokusirnim mehanizmom, mizo in revolverjem

• Osvetljevalnik za odbojno svetlobo z ohišjem žarnice

• Trinokularna glava

• Vmesna cev z Bertrandovo lečo, analizatorjem in režo za kompenzator

• Kompenzatorji: λ kompenzator, λ/4 kompenzator, kremenova klinasta ploščica

• Plan akromatski objektivi na neskončnost:

  • PL 5×/0,12, WD 26,1 mm

  • PL 10×/0,25, WD 5,0 mm

  • PL 40×/0,6 (vzmeten), WD 3,98 mm

  • PL 60×/0,7 (vzmeten), WD 2,03 mm

• Okularja 10×/20 mm (par)

• Okular 10×/20 mm z merilno skalo (vrednost skale 0,1 mm)

• Adapter C-mount 1×

• Šesterokotni ključ

• Napajalni kabel

• Zaščitni pokrov proti prahu

• Uporabniški priročnik in garancijski list

Na zahtevo

• Okularja 16×/11 mm (par)

• Okularja 20×/11 mm (par)

• Dodatni objektivi: PL 2,5×/0,07, PL 50×/0,7 (vzmeten), PL 80×/0,8 (vzmeten), PL 100×/0,85 (vzmeten)

• Mehanski nastavek za mizo

• Kalibracijski preparat

Tehnične specifikacije (mikroskop)

• ID izdelka: 83042

• Blagovna znamka: MAGUS

• Garancija: 5 let

• Velikost paketa: 44 × 42 × 67 cm

• Teža za pošiljanje: 12,1 kg

• Tip: biološki, svetlobni/optical, digitalni

• Glava: trinokularna, Siedentopf, 30° naklon

• Standardni razpon povečav: 50×–600×

• Dodatni razpon povečav: 25×–2000×

• Premer cevi za okular: 23,2 mm

• Okularji: 10×/20; 10×/20 z merilno skalo (opcijsko 16×/11, 20×/11)

• Objektivi: plan akromatski na neskončnost, breznapetostni; za vzorce brez pokrivnih stekelc; parfokalna višina 45 mm

• Revolver: 5-položajni, centriran

• Delovne razdalje: 26,1 mm (5×), 5,0 mm (10×), 3,98 mm (40×), 2,03 mm (60×)

• Miza: Ø150 mm, 360° vrtljiva, centrirana; nonius za odčitavanje na 0,1°

• Kondenzor: Abbe NA 1,25 z nastavljivo zaslonko in vrtljivo lečo

• Zaslonke: nastavljiva zaslonka in nastavljiva poljska iris zaslonka

• Fokus: koaksialno grobo (z zaklepom in nastavitvijo napetosti) in fino ostrenje, ločljivost 0,002 mm

• Osvetlitev: halogenska, nastavljiva svetlost; odbojna in prepuščena svetloba 12 V/30 W

• Filtri za odbojno svetlobo: mat, rumen, zelen, moder

• Območje delovne temperature: +5 °C do +35 °C

• Polarizator: prepuščena svetloba z označenimi koti in 360° vrtenjem; polarizator za odbojno svetlobo odstranljiv

• Vmesna cev: vgrajen analizator z vrtenjem 0–360° in noniusom; Bertrandova leča; režo za kompenzator

• Kompenzatorji: λ, λ/4, kremenova klinasta ploščica

• Uporaba: laboratorijska in medicinska

• Metode opazovanja: svetlo polje in polarizacija

• Priložen zaščitni dodatek: zaščitni pokrov proti prahu

Tehnične specifikacije (kamera)

• Senzor: SONY Exmor CMOS, barvni

• Maksimalna ločljivost: 5280 × 3954

• Velikost senzorja: 4/3 palca (17,4 × 13,0 mm)

• Velikost pike: 3,3 × 3,3 µm

• Čas osvetlitve: 0,1 ms do 15 s

• Hitrosti sličic:

  • 17 sličic/s pri 5280 × 3954

  • 17 sličic/s pri 3952 × 3952

  • 56 sličic/s pri 2640 × 1976

  • 67 sličic/s pri 1760 × 1316

  • 192 sličic/s pri 584 × 438

• Položaj namestitve: trinokularna ali okularna cev (namesto okularja)

• Formati slik: JPG, BMP, PNG, TIF

• Formati video izhoda: WMV, AVI, H.264 (Windows 8+), H.265 (Windows 10+)

• Spektralno območje: 380–650 nm z vgrajenim IR filtrom

• Vrsta zaklopa: elektronski drsni zaklop

• Uravnavanje beline in osvetlitve: samodejno ali ročno

• Vmesnik: USB 3.0 (5 Gb/s)

• Programska oprema: MAGUS View

• Sistemske zahteve: Windows 8/10/11, Mac OS X, Linux; do 2,8 GHz Intel Core 2 ali več; najmanj 2 GB RAM; USB 3.0 priključek; CD-ROM; zaslon 17 palcev ali večji

• Montaža: C-mount

• Ohišje kamere: trden aluminij

• Napajanje: 5 V iz USB priključka računalnika; opcijsko 12 V/3 A adapter za Peltier element

• Delovni pogoji: -10 °C do +50 °C, vlaga 30%–80%
