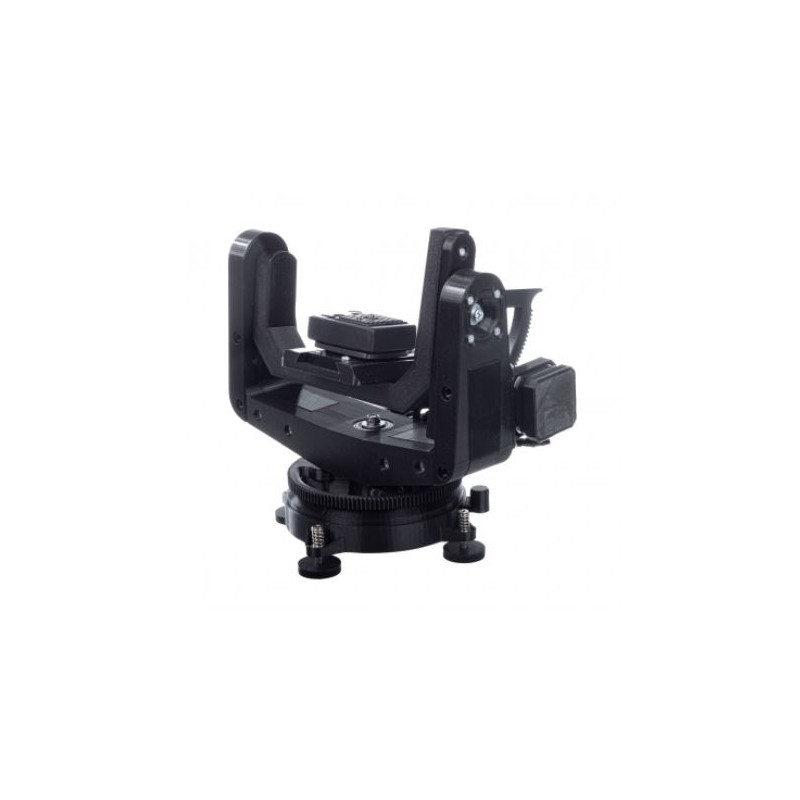

NN Gimbal do kamery termowizyjnej

Wyobraź sobie, że możesz prowadzić wygodne obserwacje kamerą termowizyjną w zaciszu swojego samochodu, bez konieczności wysiadania. Dzięki gimbalowi jest to teraz możliwe.

Napęd i kontrola

Gimbal wyposażony jest w silniki krokowe zasilane prądem 12V pobieranym z gniazda zapalniczki samochodowej. Aby zapewnić płynne działanie, zastosowano układ programujący Arduino, ekonomiczną i przyjazną dla użytkownika alternatywę dla złożonych kontrolerów. Sterowanie gimbalem ułatwia klasyczny joystick, który określa kierunek i prędkość obrotu (lewo-prawo, góra-dół). Joystick jest również wyposażony w potencjometr ze stopniową skalą pochylenia, umożliwiającą proporcjonalną regulację prędkości obrotu i pochylenia.

Tryb automatycznego skanowania

Jedną z godnych uwagi cech gimbala jest funkcja automatycznego skanowania, która eliminuje potrzebę ręcznej obsługi joysticka. W tym trybie gimbal autonomicznie eksploruje obszar od prawej do lewej w oparciu o czas zdefiniowany przez użytkownika. Prędkość obrotowa pozostaje stała przez cały predefiniowany okres skanowania. Programowanie automatycznego skanowania jest prostym procesem. Naciskając i przytrzymując joystick, gimbal inicjuje powolny obrót w lewo, aż do zwolnienia joysticka. To działanie powoduje, że komputer zapisuje czas naciśnięcia joysticka i używa go do przyszłych operacji automatycznego skanowania.

Wyjście z trybu automatycznego skanowania jest tak proste, jak krótkie naciśnięcie joysticka. Kolejne krótkie naciśnięcie ponownie aktywuje automatyczne skanowanie z zaprogramowanym czasem skanowania. Funkcja automatycznego skanowania jest szczególnie cenna podczas obserwacji dużych obszarów, takich jak pola uprawne, eliminując potrzebę ręcznego skanowania.

Wygodny i bezpieczny montaż

Gimbal przeznaczony jest do łatwego i bezpiecznego montażu na powierzchniach metalowych. Wykorzystuje cztery silne magnesy, z których każdy może utrzymać do 4 kg, z ochronną gumową powłoką. Magnesy te zapewniają pewny chwyt dachu samochodu i pokrywy komory silnika, minimalizując obawy o przewrócenie, zsunięcie się lub uszkodzenie lakieru. Aby zapobiec skręcaniu się kabla zasilającego, podstawa gimbala zawiera ogranicznik obrotu, ograniczający obrót o 360° w jednym kierunku. Montując gimbal na samochodzie, ustaw podstawę tak, aby ogranicznik obrotu znajdował się po lewej stronie, przodem do kierunku jazdy. Do osobistych obserwacji zaleca się zamontowanie gimbala po prawej stronie dachu pojazdu. Taka konfiguracja umożliwia poprowadzenie kabla do kabiny przez lekko pochylone okno drzwi, zmniejszając niepotrzebne naprężenie kabla.

Uwaga: Prowadzenie pojazdu z zamontowanym gimbalem jest surowo zabronione i odbywa się na własne ryzyko kierowcy. Przeciążenie podczas jazdy może doprowadzić do rozłączenia gimbala, aw konsekwencji do uszkodzenia urządzenia obserwacyjnego. Gimbal przeznaczony jest wyłącznie do obserwacji stacjonarnych.

Dane techniczne:

Producent: NN, Polska
