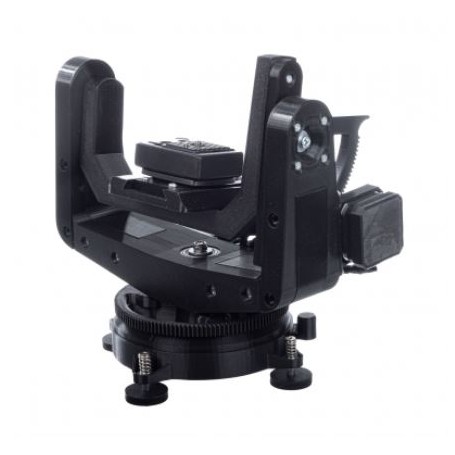

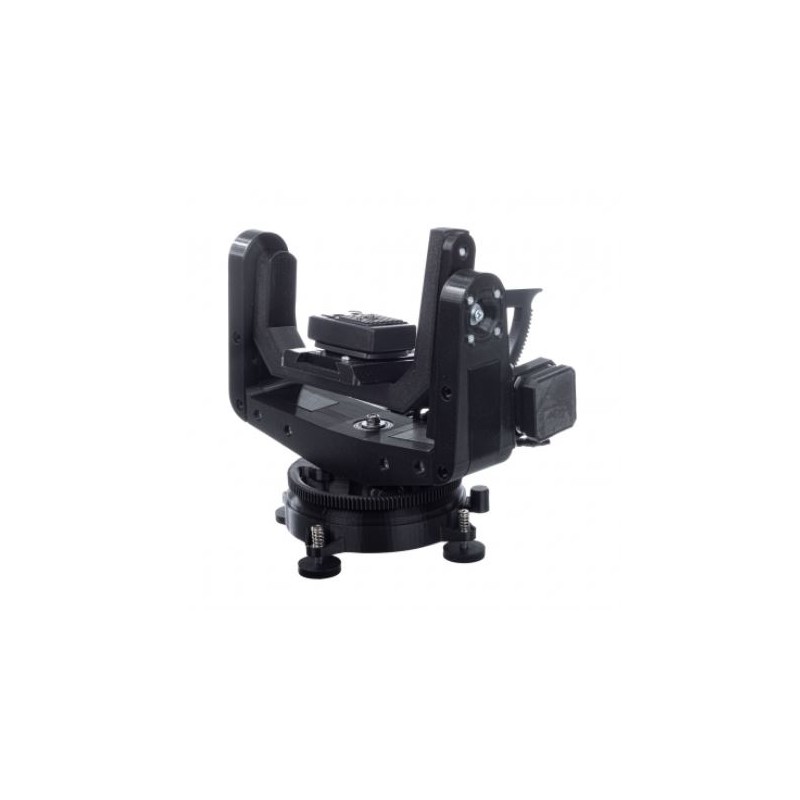

NN Gimbal til termisk kamera

Forestil dig at være i stand til at udføre praktiske observationer med et termisk kamera fra komforten af din bil, uden at du behøver at træde ud. Takket være gimbalen er dette nu muligt.

Kør og kontrol

Gimbalen er udstyret med stepmotorer drevet af en 12-volts strøm, der hentes fra bilens cigarettænderstik. For at sikre problemfri drift anvendes en Arduino programmeringschip, et omkostningseffektivt og brugervenligt alternativ til komplekse controllere. Styring af gimbalen er let med et klassisk joystick, der bestemmer rotationsretningen og -hastigheden (venstre-højre, op-ned). Joysticket har også et potentiometer med en gradvis hældningsskala, der giver mulighed for proportional justering af panorering og hældningshastighed.

Automatisk scanningstilstand

En af gimbalens bemærkelsesværdige funktioner er dens auto-scan-funktion, som eliminerer behovet for manuel joystick-betjening. I denne tilstand udforsker kardanen autonomt området fra højre mod venstre baseret på en brugerdefineret tid. Rotationshastigheden forbliver konstant i hele den foruddefinerede scanningsperiode. Programmering af den automatiske scanning er en ligetil proces. Ved at trykke på joysticket og holde det nede, starter kardanen en langsom rotation til venstre, indtil joysticket slippes. Denne handling beder computeren om at gemme varigheden af joystick-trykket og bruge det til fremtidige auto-scanningsoperationer.

Forlad automatisk scanningstilstand er så simpelt som at trykke kort på joysticket. Et andet kort tryk genaktiverer den automatiske scanning med den forudprogrammerede scanningstid. Den automatiske scanningsfunktion er særlig værdifuld, når du observerer store dele af jorden, såsom afgrødemarker, hvilket eliminerer behovet for manuel scanning.

Praktisk og sikker montering

Gimbalen er designet til nem og sikker montering på metaloverflader. Den bruger fire stærke magneter, der hver kan holde op til 4 kg, med en beskyttende gummibelægning. Disse magneter sikrer et fast greb om bilens tag og motorrumslåg, hvilket minimerer bekymringer om at vælte, glide eller beskadige lakken. For at forhindre strømkablet i at sno sig, har kardanbasen et rotationsstop, der begrænser 360° rotation i én retning. Når kardanen monteres på bilen, skal du placere basen, så rotationsstoppet er i venstre side, vendt mod kørselsretningen. Til personlige observationer anbefales det at montere kardanen på højre side af køretøjets tag. Denne opsætning gør det muligt at føre kablet ind i kabinen gennem det let skrånede dørvindue, hvilket reducerer unødvendig belastning af kablet.

Bemærk venligst: At køre et køretøj med kardan monteret er strengt forbudt og foregår på førerens eget ansvar. Overbelastning under kørslen kan føre til frakobling af kardanen, hvilket resulterer i beskadigelse af observationsanordningen. Gimbalen er udelukkende beregnet til stationære observationer.

Teknisk data:

Producent: NN, Polen
