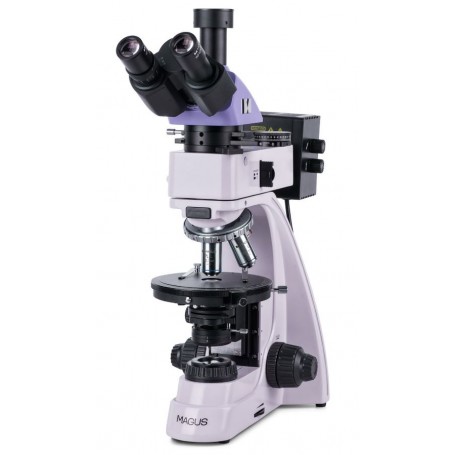

Microscópio Polarizador MAGUS Pol 850

O microscópio foi projetado para estudar objetos em luz polarizada e natural.

Na luz transmitida, você pode estudar amostras geológicas, bem como amostras biológicas e poliméricas anisotrópicas em seções finas.

Na luz refletida – seções polidas com um lado polido. A espessura das seções polidas é arbitrária, geralmente 5–10 mm. O microscópio permite examinar objetos opacos de até 15 mm de espessura.

Um microscópio polarizador usa a birrefringência da amostra anisotrópica para fornecer uma imagem. A luz polarizada no plano, ao passar por uma amostra anisotrópica, se divide em dois feixes e muda o plano de polarização. O analisador traz as vibrações dos feixes para o mesmo plano e eixo, causando assim interferência destrutiva e construtiva entre as duas frentes de onda. A imagem brilhante e de alto contraste muda de cor quando o palco gira.

Este microscópio possui objetivas sem tensão. O tubo intermediário contém o analisador e a lente Bertrand e possui um slot para compensadores. O microscópio é usado em cristalografia, petrografia, mineralogia, ciência forense, medicina e outros campos da ciência.

Cabeça de microscópio

Cabeça trinocular com objetivas acromáticas de plano infinito. Dispositivos de captura de imagens digitais são montados no tubo trinocular. O botão de seleção do caminho óptico da ocular/câmera permite direcionar o feixe de luz para a câmera digital ou para os tubos da ocular.

O ajuste de dioptria está no tubo esquerdo.

Porta-objetivas giratório

Cinco objetivos. Um slot livre é usado para centralizar a fonte de luz. Uma objetiva adicional também pode ser instalada em um slot livre para obter ampliação extra. O desenho do revólver porta-objetivas giratório (“longe do observador”) libera espaço na frente do palco e, assim, o usuário pode ver a objetiva inserida no caminho óptico. As ranhuras do porta-objetivas giratório são centralizadas para alinhar o eixo óptico da objetiva e do microscópio.

Objetivos

As objetivas acromáticas do plano Infinity são projetadas especificamente para observações de luz polarizada: A óptica livre de tensão garante que a birrefringência venha da amostra e não dos elementos ópticos. Os objetivos são projetados para estudar amostras sem lamínulas.

Mecanismo de focagem

Os botões coaxiais de foco grosso e fino estão localizados na parte inferior do suporte em ambos os lados. O usuário pode colocar as mãos sobre a mesa e fazer uma pose relaxada enquanto observa. O ajuste de foco é suave e sem esforço.

O design do mecanismo de focagem permite um ajuste rápido do microscópio após a mudança do objeto de estudo. Para este efeito, um botão de bloqueio de focagem grosseira está localizado no lado direito. A tensão grosseira pode ser ajustada girando o anel no lado esquerdo.

Estágio

A platina gira 360° para visualizar a mudança de cor da amostra quando o polarizador e o analisador estão em orientação cruzada. O palco possui uma gradação do ângulo de rotação. Com a escala vernier, as medições são feitas com uma precisão de 0,1°.

A platina pode ser centralizada com dois parafusos porque a análise de um objeto anisotrópico em luz polarizada requer o alinhamento preciso do eixo de rotação da platina com o eixo óptico do microscópio.

Fonte de luz

Lâmpadas halógenas de 30W são usadas em iluminadores de luz refletida e transmitida. As lâmpadas halógenas emitem luz com uma temperatura de cor que permite um trabalho confortável. A lâmpada de 30 W é brilhante o suficiente para você observar com as objetivas de ampliação de 4x a 100x usadas para campo claro e microscopia de luz polarizada.

Iluminação de luz refletida

O sistema de iluminação permite configurar a iluminação Köhler. Os diafragmas de campo e de abertura são pré-centralizados de fábrica e não necessitam de centralização adicional. Se necessário, os diafragmas podem ser ajustados com parafusos de centralização. A fonte de luz está centrada ao longo de três eixos. O analisador removível e o polarizador são para a técnica de microscopia de polarização. O polarizador gira de 0 a 360°, o analisador gira 360° e a escala vernier no analisador fornece medição precisa do ângulo.

Um conjunto de filtros pode ajudá-lo a ajustar a reprodução das cores.

Iluminação por luz transmitida

Iluminação Köhler: diafragma de campo ajustável; condensador Abbe centralizado e ajustável em altura com diafragma de abertura ajustável e lente auxiliar giratória. NA = 1,25. O polarizador é giratório de 0 a 360°, com quatro ângulos de rotação de marcas de 0°, 90°, 180°, 270° na escala. O analisador gira 360°, a escala vernier no analisador fornece medição precisa do ângulo.

Iluminação Köhler em luz refletida e transmitida

A configuração de iluminação Köhler melhora a qualidade da imagem de uma amostra. Com essa iluminação, você pode obter resolução máxima em cada objetiva e iluminação uniforme do campo de visão, sem escurecimento nas bordas. O objeto de estudo está em foco nítido e os artefatos da imagem são removidos.

Estudando amostras em luz polarizada

O tubo intermediário contém o analisador e a lente Bertrand e possui um slot para compensadores. O analisador é inserido no caminho da luz para observar objetos em luz polarizada. Quando o polarizador e o analisador giram, o ângulo de polarização muda. Você pode obter uma posição mutuamente perpendicular definindo ambos os filtros para a posição “0”. Quando o suporte do microscópio é girado, dependendo do ângulo de polarização, a superfície da amostra reflete a luz de maneira diferente. A lente Bertrand é usada para estudos conoscópicos. Os compensadores são projetados para melhorar o contraste de amostras com birrefringência fraca.

Acessórios

Existe uma linha de acessórios projetados para o microscópio.

Objetivas adicionais podem ser usadas para estudar objetos de até 0,32 µm.

As oculares ampliam a faixa de ampliação do microscópio. Oculares adicionais ajudarão a utilizar todo o potencial de uma objetiva usada com mais frequência.

Uma câmera digital que exibe a imagem do microscópio em um monitor, armazena arquivos e possui um software que faz medições de amostras em tempo real. Um slide de calibração para medir objetos que pode ser combinado com uma ocular com escala ou com o software da câmera.

Características principais:

• Estudos de amostras anisotrópicas transparentes e opacas em luz polarizada e natural
• Potente fonte de luz halógena transmitida e refletida de 30 W que fornece luz natural brilhante
• Lente Bertrand para conoscopia e ortoscopia, compensadores e iluminação Köhler em luz transmitida e refletida
• Cabeça trinocular com tubo trinocular para montagem de câmera digital; Divisão de feixe 100:0 e 0:100
• Planeje objetivas acromáticas sem tensão e elimine os efeitos ópticos falsos
• Alinhamento conveniente das ranhuras do porta-objetivas giratório e da platina
• Platina redonda rotativa com escala vernier para medição precisa do ângulo
• Ampla gama de acessórios opcionais

O kit inclui:

• Base com entrada de energia, fonte de luz transmitida e condensador, mecanismo de foco, platina e revólver porta-objetivas giratório
• Iluminador de luz refletida com porta-lâmpada
• Cabeça trinocular
• Tubo intermediário com lente Bertrand, slot para analisador e compensador
• Compensadores: compensador λ, compensador λ/4, cunha de quartzo
• Objetiva acromática do plano infinito: PL 5x/0,12 WD 26,1 mm
• Objetiva acromática do plano infinito: PL 10x/0,25 WD 5,0mm
• Objetiva acromática do plano infinito: PL 40x/0,6 (com mola) WD 3,98 mm
• Objetiva acromática do plano infinito: PL 60x/0,7 (com mola) WD 2,03 mm
• Ocular 10x/20 mm (2 unid.)
• Ocular 10x/20mm com escala. Valor da escala: 0,1 mm
• Adaptador de montagem C 1x
• Chave sextavada
• Cabo de alimentação
• Cobertura contra poeira
• Manual do usuário e cartão de garantia

Especificações

ID do produto 82912

Marca MAGUS

Garantia 5

EAN5905555018539

Tamanho do pacote (CxLxA) 44,7x42,2x67,5

Peso de envio 11,5

Tipo biológico, leve/óptico

Cabeça trinocular

Bocal Siedentopf

Ângulo de inclinação da cabeça 30°

Ampliação, configuração básica x 50–600 (*opcional: 25–1000/1600/2000)

Diâmetro do tubo da ocular, mm 23,2

Oculares 10х/20; 10x/20 com escala (*opcional: 16x/11; 20х/11)

Objetivas plano infinito acromáticas, sem tensão: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*opcional: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); altura parfocal 45 mm, projetada para estudar amostras sem lamínulas

Porta-objetivas giratório para 5 objetivas, centralização

Distância de trabalho, mm 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x)

Estágio, mm Ø150

O palco possui rotação de 360°, centralização e graduação de 1° do ângulo de rotação; uma escala vernier para medir ângulos com precisão de 0,1°

Ajuste de dioptria da ocular, dioptrias ±5 (no tubo esquerdo)

Condensador Condensador Abbe NA 1.25 com diafragma de abertura ajustável e lente giratória

Diafragma de abertura ajustável, diafragma de campo de íris ajustável

Foco coaxial, foco grosso (21 mm, 39,8 mm/círculo, com botão de trava e botão de ajuste de tensão) e foco fino (0,002 mm)

Iluminação halógena

Ajuste de brilho sim

Fonte de alimentação 220±22V, 50Hz, rede AC

Tipo de fonte de luz refletida e transmitida: 12V/30W

Filtros de luz refletem a luz: mate, amarelo, verde, azul

Faixa de temperatura operacional,°C 5...+35

Usuários experientes em nível de usuário, profissionais

Nível de dificuldade de montagem e instalação complicado

Luz transmitida pelo polarizador: com marcas de 0°, 90°, 180°, 270° na escala; 360° giratório; luz refletida: removível

Analisador integrado em tubo intermediário com rotação de 0–360°; uma escala vernier para medir ângulos com precisão de 0,1°; Lente Bertrand; slot para instalação de compensadores

Compensador λ compensador; Compensador λ/4; cunha de quartzo

Aplicação laboratorial/médica

Localização de iluminação dupla

Método de pesquisa campo claro, polarização

Bolsa/estojo/bolsa em conjunto com capa protetora contra poeira
