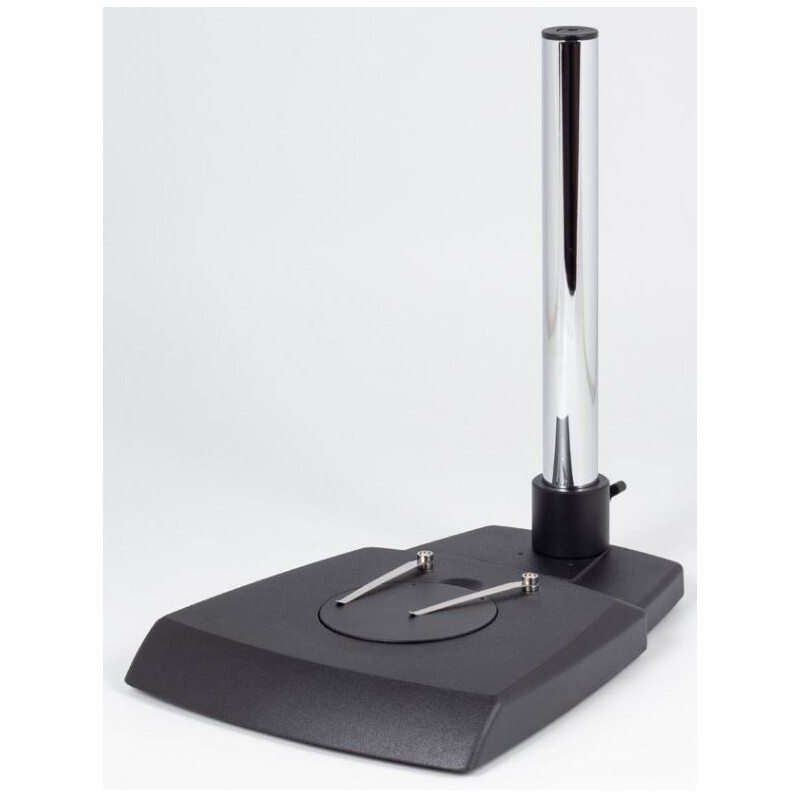

Suport simplu tip stâlp Motic ESD (fără iluminare) (46651)

Microscopul stereo cu zoom SMZ-171 este un model îmbunătățit din seria SMZ Stereo a Motic, conceput pentru a satisface nevoile atât ale mediilor de rutină, cât și ale celor de cercetare. Această serie introduce materiale noi pentru compatibilitate ESD și iluminare LED optimizată, făcându-l o platformă versatilă pentru o gamă largă de aplicații în științele biologice și ale materialelor. SMZ-171 oferă imagini clare și fără distorsiuni datorită performanței sale optice avansate și opțiunilor extinse de accesorii. Este bine adaptat pentru pregătirea probelor biologice și medicale, controlul calității industriale și sarcinile de inspecție. Sistemul optic Greenough oferă un interval de zoom mare de 6.7:1, rămânând parfocal la toate mărimile de mărire. Mecanismul cu cinci poziții de oprire asigură setări precise și repetabile de mărire pentru măsurători ușoare. Cu o distanță de lucru standard de 110 mm, există suficient spațiu pentru vizualizarea și manipularea probelor. Microscopul oferă, de asemenea, o adâncime de câmp excelentă pentru imagini tridimensionale convingătoare și poate fi ușor transformat într-o stație de documentare cu adăugarea unei camere Moticam.

Specificații Generale

• Sistem optic Greenough

• Optică acromatică cu tratament anti-fungic

• Tub de observație binocular sau trinocular cu câmp larg la 45º (distribuția luminii 0:100 tub ocular drept/trinotub în poziția foto)

• Oculare cu câmp larg și punct focal înalt, WF 10X/23 cu ajustare dioptrică (+/- 5 dpt)

• Distanța interpupilară: 48-75 mm

• Raport de zoom: 6.7:1 cu 5 opriri click

• Mărire standard: 7.5X-50X

• Distanță de lucru: 110 mm

Interval de Zoom

Raportul de zoom de 6.7:1 permite trecerea lină de la o vedere macro la o observație micro detaliată, acoperind un interval de mărire de la 7.5x la 50x. Designul parfocal asigură că focalizarea rămâne constantă pe tot parcursul intervalului de zoom. Sunt disponibile obiective și oculare auxiliare, extinzând intervalul total de mărire de la 2.25X până la 200X.

Obiective Auxiliare

Distanța de lucru standard de 110 mm oferă suficient spațiu pentru manipularea probelor la orice mărire. Cu setarea de zoom cea mai mică și ocularele de 10X, diametrul maxim al câmpului este de 30.7 mm.

Oculare

Ocularele cu câmp larg 10x/23 mm urmează principiul punctului focal înalt, făcându-le confortabile pentru purtătorii de ochelari. Fiecare ocular are ajustare dioptrică individuală (+/- 5 dpt), iar apărătoarele standard de cauciuc pentru ochi ajută la minimizarea luminii parazite. Sunt disponibile și măriri alternative și o gamă de reticule de măsurare.

Imagini 3-D

Sistemul optic Greenough, cu căi optice complet separate, produce imagini 3D de înaltă calitate, fără distorsiuni. Sistemul poate atinge o putere de rezoluție maximă de 460 lp/mm atunci când este utilizat cu un obiectiv auxiliar de 2x.

Distanța de Lucru

Distanța de lucru standard de 110 mm poate fi extinsă până la 301 mm cu obiective auxiliare. Pentru o mărire totală mai mare, obiectivele mai mici de 1X pot fi combinate cu oculare de mărire mare (până la 20x).

Capete Optice

SMZ-171 este disponibil în versiuni binoculare sau trinoculare cu un unghi de vizualizare de 45°, oculare de 10X și un obiectiv încorporat de 1X. Distanța interpupilară poate fi ajustată de la 48 mm la 75 mm. Pentru configurații speciale, este disponibil și un cap binocular de 60°. Toate opticile sunt tratate anti-fungic pentru utilizare în medii umede.

Configurație Modulară

SMZ-171 suportă un sistem modular, permițând utilizatorilor să aleagă dintre suporturi clasice cu stâlpi (diametru de 32 mm), suporturi noi cu braț sau suporturi industriale cu braț pentru probe mai mari. Versiuni ESD sunt disponibile pentru medii sensibile la electrostatică.

Iluminare

O gamă largă de opțiuni de iluminare poate fi combinată cu SMZ-171, inclusiv lumini inelare pentru imagini fără umbre și surse de lumină rece cu ghiduri de lumină pentru vizualizarea detaliată a suprafețelor.

Documentare Digitală

SMZ-171 poate fi asociat cu camere digitale Moticam și software pentru a crea o stație de lucru completă pentru documentare și analiză. Versiunea trinoculară suportă diferite adaptoare de cameră pentru diverse dimensiuni de cipuri.

Accesorii

• Scenă glisantă rotativă la 360° pentru mișcarea lină multidirecțională a eșantionului

• Scenă x/y atașabilă cu interval de mișcare de 76 x 54 mm pentru mișcare bidirecțională precisă

• Polarizator și analizor pentru analiza birefringenței

• Inserție de câmp întunecat cu diafragmă iris pentru deschiderea ajustabilă a iluminării

Specificații Tehnice

Optică
Iluminare: Nespecificat
Tip lampă: Nespecificat

Mecanică
Focalizare: Nespecificat
Scenă pentru eșantion: Nespecificat

Caracteristici Speciale
Ocular cu unghi larg: Nespecificat

General
Culoare: Negru
Compatibil cu seria: SMZ-171

Câmp de Aplicare
Industrie: Da
Odontotehnică: Da
Tehnologie semiconductor: Da
