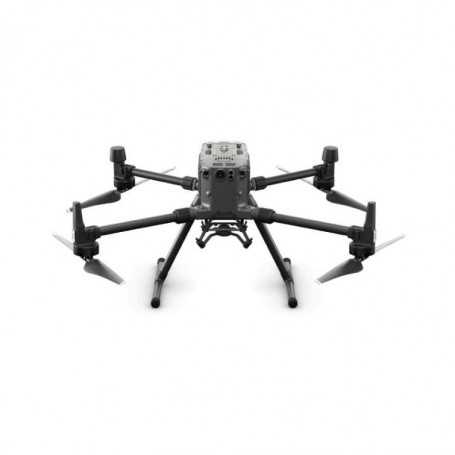

Дрон DJI Matrice 300 RTK + Zenmuse H20N

Matrice 300 RTK е DJIнай-новата комерсиална дрон платформа, която черпи вдъхновение от съвременните авиационни системи. Предлагайки до 55 минути полетно време, усъвършенствани AI възможности, 6 насочени сензора и позициониране и много други, M300 RTK поставя изцяло нов стандарт, като съчетава интелигентност с висока производителност и ненадмината надеждност.

• 15 км максимална трансмисия
• 55 минути максимално време на полет
• 6 Насочване и позициониране
• Основен полетен дисплей
• IP45 рейтинг
• -20°C до 50°C Работна температура
• Батерия с възможност за гореща смяна
• Система за управление на здравето на UAV

Подобрена система за предаване

Изцяло новият OcuSync Enterprise позволява предаване на разстояние до 15 км и поддържа триканално 1080p видео. Автоматичното превключване в реално време между 2,4 GHz и 5,8 GHz позволява по-надежден полет в близост до среди с висока намеса, докато криптирането AES-256 предлага сигурно предаване на данни.

• 15 км обхват на предаване
• 1080p триканално видео
• 2.4 /5.8GHz Автоматично превключване в реално време

Подобрени полетни характеристики

Усъвършенстваният дизайн на корпуса и задвижващата система ви осигурява по-ефективен и стабилен полет, дори при тежки условия.

• 55 минути максимално време на полет
• 7m/s Максимална скорост на спускане
• 7000 м обслужващ таван
• 15m/s Устойчивост на вятър
• 23 m/s Максимална скорост

Множество конфигурации на полезен товар

Конфигурирайте своя M300 RTK, за да отговаря на нуждите на вашата мисия. Монтирайте до 3 полезни товара едновременно, с максимален полезен капацитет от 2,7 кг.

• Единичен кардан надолу
• Единичен кардан нагоре x единичен кардан надолу
• Единичен кардан нагоре x двоен кардан надолу

Запис на мисия на живо

Записвайте действия на мисия като движение на самолета, ориентация на кардан, заснемане на снимки и ниво на увеличение, за да създадете примерни файлове на мисия за бъдещи автоматизирани инспекции.

AI Проверка на място

Автоматизирайте рутинните проверки и улавяйте последователни резултати всеки път. Вграденият AI разпознава обекта на интерес и го идентифицира в следващите автоматизирани мисии, за да осигури последователно рамкиране.

Пътни точки 2.0

Създайте до 65 535 точки и задайте множество действия за един или повече полезни товари, включително такива на трети страни, във всяка точка. Планирането на траекторията на полета също е оптимизирано, за да увеличи максимално гъвкавостта и ефективността за вашите мисии.

PinPoint

Маркирайте обект в изглед на камера или карта с бързо докосване и усъвършенстваните алгоритми за комбиниране на сензори веднага ще изчислят неговите координати, които се проектират към всички изгледи на камерата като икона на AR. Местоположението на обекта се споделя автоматично с друго дистанционно управление или с онлайн платформи като напр DJI FlightHub.

PinPoint

Маркирайте обект в изглед на камера или карта с бързо докосване и усъвършенстваните алгоритми за комбиниране на сензори незабавно ще изчислят неговите координати, които се проектират към всички изгледи на камерата като икона на AR. Местоположението на обекта се споделя автоматично с друго дистанционно управление или с онлайн платформи като напр DJI FlightHub9.

Smart Track

Идентифицирайте и следвайте движещи се обекти като хора, превозни средства и лодки с функцията Smart Track, където се прилага автоматично мащабиране за стабилно проследяване и гледане. Динамичното местоположение на обекта непрекъснато се придобива и споделя с друго дистанционно управление или с DJI FlightHub.

Ситуационна осведоменост от авиационен клас

M300 RTK приема нов първичен полетен дисплей (PFD), който интегрира информация за полета, навигацията и препятствията, за да даде на пилота изключителна осведоменост за ситуацията.

Полетна информация

Информацията за полета, като положението на самолета, надморската височина и скоростта, както и скоростта и посоката на вятъра, се представят интуитивно.

Навигационен дисплей

Пилотите могат също така да преглеждат състоянието на живо на посоката, траекторията на самолета, информацията за PinPoint и проекцията на началната точка по по-ефективен начин. Визуализирайте всички близки препятствия наведнъж с новата карта на препятствията, така че да сте напълно информирани.

Разширено двойно управление

Всеки оператор вече може да получи контрол върху самолета или полезния товар с едно докосване. Това създава нови възможности за стратегии за мисии, както и по-голяма гъвкавост по време на операции.

Мощна визуална система, на която можете да разчитате

За подобряване на безопасността по време на полет и стабилността на самолета, сензорите за двойно виждане и ToF се появяват от всичките шест страни на самолета, предлагайки максимален обхват на откриване до 40 m, с опции за персонализиране на поведението на сензора на самолета чрез DJI Пилотно приложение. Дори в сложни работни среди, тази 6-насочена система за наблюдение и позициониране помага да се запази безопасността на самолета и мисията.

Професионална поддръжка за вашия флот от дронове

Новата интегрирана система за управление на здравето показва текущото състояние на всички системи, регистрационни файлове за известия и предварително ръководство за отстраняване на проблеми. Също така в системата има полетни дневници на самолета, продължителност и пробег през целия му жизнен цикъл, както и съвети за грижа и поддръжка на самолета.

Системи за резервиране за по-безопасни полети

Вградените усъвършенствани системи за резервиране на M300 RTK помагат да поддържате вашите критични мисии дори при неочаквани сценарии.

По-адаптивен от всякога

• IP45
• Самонагряваща се батерия
• -20°C до 50°C
• Фар против сблъсък
• AirSense ADS-B приемник

DJI Пилот

DJI Pilot е разработен специално за корпоративни потребители, за да разгърнат силата на своите DJI Дроновете. С разработка, направена специално за M300 RTK, DJI Pilot оптимизира възможностите ви за полет за върхова производителност.

DJI FlightHub

DJI FlightHub е решение на едно гише за управление на вашите операции с дронове, подпомагащо големи организации да мащабират ефективно своите въздушни операции. Съвместим с M300 RTK, можете да интегрирате FlightHub директно във вашия съществуващ флот от DJI безпилотни летателни апарати и да използва въздушната си информация във вашата организация.

SDK за полезен товар

Интегрирайте различни полезни товари на трети страни като детектори за газ, високоговорители, мултиспектрални сензори и др. Payload SDK поддържа DJI SkyPort, DJI SkyPort V2 и DJI X-Port. Те значително намаляват жизнения цикъл на разработка на полезния товар и увеличават максимално потенциала на вашите полезни товари в по-разнообразни сценарии.

Вграден SDK

Използвайте пълната изчислителна мощ на вашия M300 RTK. Вграденият SDK поддържа персонализирано разработване на широк набор от функции като 6 насочени сензори и позициониране, система за управление на здравето на UAV, точки 2.0 и др.

Мобилен SDK

С голяма мрежа от мобилни приложения на трети страни можете да отключите възможностите на вашата дрон платформа, за да посрещнете нуждите на специализирани мисии. Използвайки Mobile SDK, M300 RTK поддържа силно персонализирано разработване на мобилни приложения.

спецификации

Самолет

Размери В разгънато състояние, без витла, 810×670×430 mm (Д×Ш×В), сгънато, с включени витла, 430×420×430 mm (Д×Ш×В)

Диагонал междуосие 895 мм

Тегло (с единичен кардан надолу) Прибл. 3,6 кг (без батерии), прибл. 6,3 кг (с две батерии TB60)

Максимален полезен товар на единичен карданен демпфер 930g

Максимално тегло при излитане 9 кг

Работна честота 2.4000-2.4835 GHz, 5.725-5.850 GHz

EIRP 2,4000-2,4835 GHz: 29,5 dBm (FCC); 18,5 dBm (CE), 18,5 dBm (SRRC); 18,5dBm (MIC) ; 5,725-5,850 GHz: 28,5 dBm (FCC); 12,5 dBm (CE), 28,5 dBm (SRRC)

Точност на зависване (P-режим с GPS) Вертикално: ±0,1 m (активирана Vision System), ±0,5 m (GPS активиран), ±0,1 m (RTK активиран) ; Хоризонтално: ±0,3 m (Vision System активирана), ±1,5 m (GPS активирана), ±0,1 m (RTK активирана)

Точност на RTK позициониране Когато RTK е активиран и фиксиран: 1 cm+1 ppm (хоризонтално), 1,5 cm + 1 ppm (вертикално)

Максимална ъглова скорост на наклон: 300°/s, Yaw: 100°/s

Максимален ъгъл на наклон 30° (P-режим, активирана система за предно виждане: 25°)

Максимална скорост на изкачване S режим: 6 m/s, P режим：5 m/s

Максимална скорост на спускане (вертикална) S режим: 5 m/s, P режим：4 m/s

Максимална скорост на спускане (наклон) Режим S: 7 m/s

Максимална скорост S режим: 23 m/s, P режим：17 m/s

Обслужващ таван над морското равнище 5000 m (с 2110 витла, тегло при излитане ≤ 7 kg) / 7000 m (с 2195 витла, тегло при излитане ≤ 7 kg)

Максимална устойчивост на вятър Максимална устойчивост на вятър 15 m/s (12 m/s при излитане или кацане)

Максимално време на полет 55 мин

Поддържа се DJI Кардани Zenmuse XT2/XT S/Z30/H20/H20T/DJI P1/DJI L1

Поддържани конфигурации на Gimbal Единичен кардан надолу, двоен кардан надолу, единичен кардан нагоре, кардан нагоре и надолу, троен кардан

Клас на защита от проникване IP45

GNSS GPS+GLONASS+BeiDou+Galileo

Работна температура -20°C до 50°C (-4°F до 122°F)

Дистанционно

Работна честота 2.4000-2.4835 GHz, 5.725-5.850 GHz

Максимално разстояние на предаване (без препятствия, без смущения) NCC/FCC: 15 km, CE/MIC: 8 km, SRRC: 8 km

EIRP 2,4000-2,4835 GHz: 29,5 dBm (FCC) 18,5 dBm (CE), 18,5 dBm (SRRC); 18,5dBm (MIC) ; 5,725-5,850 GHz: 28,5 dBm (FCC); 12,5 dBm (CE), 20,5 dBm (SRRC)

Външна батерия Име: WB37 Intelligent Battery, Капацитет: 4920 mAh, Напрежение: 7.6V, Тип: LiPo, Енергия: 37.39Wh, Време за зареждане (с помощта на BS60 Intelligent Battery Station): 70 минути (15°C до 45°C); 130 минути (0°C до 15°C)

Тип вградена батерия: литиево-йонна батерия 18650 (5000 mAh при 7,2 V), Зареждане: Използвайте USB зарядно устройство със спецификация 12V / 2A, Номинална мощност: 17 W, Време за зареждане: 2 часа и 15 минути (Използвайки USB зарядно устройство със спецификация 12V / 2A)

Живот на батерията Вградена батерия: Прибл. 2,5 часа, вградена батерия + външна батерия: прибл. 4.5ч

USB захранване 5 V / 1,5 A

Работна температура -20°C до 40°C (-4°F до 104°F)

Система за зрение

Обхват на засичане на препятствие напред/назад/наляво/надясно: 0,7-40 м, нагоре/надолу: 0,6-30 м

FOV напред/назад/надолу: 65° (H), 50° (V), наляво/надясно/нагоре: 75° (H), 60° (V)

Работна среда Повърхности с ясни шарки и подходящо осветление (> 15 лукса)

Инфрачервена ToF сензорна система

Обхват на засичане на препятствие 0,1-8 м

FOV 30° (±15°)

Работна среда Големи, дифузни и отразяващи препятствия (отразяемост >10%)

Горна и долна допълнителна светлина

Ефективно разстояние на осветяване 5м

FPV камера

Резолюция 960p

FOV 145°

Скорост на кадрите 30 fps

Интелигентна летателна батерия

Име TB60

Капацитет 5935 mAh

Напрежение 52,8 V

Тип батерия LiPo 12S

Енергия 274 Wh

Нетно тегло Прибл. 1,35 кг

Работна температура -4°F до 122°F (-20°C до 50°C)

Идеална температура за съхранение 71,6°F до 86°F (22°C до 30°C)

Температура на зареждане -4°F до 104°F (-20°C до 40°C) (Когато температурата е по-ниска от 5°C, функцията за самонагряване ще се активира автоматично. Зареждането при ниска температура може да съкрати живота на батерията)

Време за зареждане с помощта на BS60 Intelligent Battery Station: 220V вход: 60 минути (пълно зареждане на две TB60 батерии), 30 минути (зареждане на две TB60 батерии от 20% до 90%), 110V вход: 70 минути (пълно зареждане на две TB60 батерии), 40 минути (зареждане на две батерии TB60 от 20% до 90%)

Интелигентна акумулаторна станция BS60

Размери 501*403*252мм

Нетно тегло 8,37 кг

Максимален капацитет TB60 интелигентна летателна батерия × 8, WB37 интелигентна батерия × 4

Вход 100-120 VAC, 50-60 Hz / 220-240 VAC, 50-60 Hz

Макс. Входяща мощност 1070W

Изходна мощност 100-120 V: 750 W, 220-240 V: 992 W

Работна температура -4°F до 104°F (-20°C до 40°C)

В кутията

Корпус на самолет × 1

DJI Smart Controller Enterprise × 1

USB зарядно × 1

USB-C кабел × 1

TB60 интелигентна летателна батерия × 2

Интелигентна батерия WB37 × 1

2110 Витло (CW) (чифт) × 1

2110 Витло (CCW) (чифт) × 1

Колесник × 2

Капак за резервен стик (чифт) × 1

Резервен държач за витло × 2

Резервен амортисьор на кардан × 4

USB кабел (с двойни A портове) × 1

Плоча за калибриране на системата Vision × 1

Кутия за носене × 1

Връзка за смарт контролер × 1

Гумен капак на порта (комплект) × 1

Винтове и инструменти × 1

Интелигентна акумулаторна станция BS60 × 1

Инструменти за почистване × 1

Zenmuse H20N

"N" за нощно виждане

Zenmuse H20N интегрира сензори за звездна светлина в своите мащабиращи и широкоъгълни камери. Сдвоете това с термални камери с двойно увеличение и лазерен далекомер и ще имате универсален хибриден полезен товар, който е подходящ за случая.

• Нощно виждане на звездна светлина
• 640 × 512 двойни термокамери, 2 ×, 8 × оптично увеличение
• 20× хибридно оптично увеличение
• Лазерен далекомер - 1200 m макс. обхват
• Синхронизирано увеличение на разделен екран
• Интелигентно подобряване на нощната сцена
• IP44 рейтинг
• -20°C до 50°C Работна температура

Сензори, надградени в множество измерения

Инфрачервено увеличение

Двойни термични камери

Резолюция: 640×512

2x увеличение (еквивалентно фокусно разстояние: 53 mm)

8x увеличение (еквивалентно фокусно разстояние: 196 mm)

Вижте голямата картина

Широкоъгълна камера за нощно виждане

Сензор за звездна светлина: 2MP

По-силно представяне при слаба светлина

Пробийте воала

Увеличена камера за нощно виждане

Сензор за звездна светлина: 4MP

20 × оптично увеличение, 128 × максимално увеличение

Детайли при слаба светлина

Прецизни данни за разстоянието

Лазерен далекомер

Обхват: 3 m до 1200 m

Точност: ± (0,2 m + D×0,15%)

Термално и звездно зрение за подобряване на вашите операции

Вижте през нощта

Камерите с мащабиране и широкоъгълните камери са оборудвани със сензори за звездна светлина, които са специално създадени за среда с ниска осветеност.

Инфрачервено увеличение

Две термокамери осигуряват съответно 2× и 8× увеличение, като заедно позволяват до 32× увеличение. Намерете горещи точки и разгледайте в детайли след увеличаване.

Синхронизирано увеличение на разделен екран

H20N поддържа синхронизирано увеличение между термални и звездни камери за нощно виждане. Потребителите могат да мащабират и двете изображения едновременно. Това удвоява ефективността и улеснява сравняването на детайлите една до друга.

Термични характеристики

Цветни палитри

Коригирайте цветовете, приложени към топлинните данни, въз основа на изискванията на мисията.

Изотерми

Визуализирайте определен диапазон от температури, за да подчертаете вашите цели.

темп. Аларма

Получавайте незабавни известия в DJI Пилотирайте, когато температурите на обекта надвишат вашите предварително зададени стойности за предупреждение.

Режими на усилване

Регулирайте режимите на усилване, за да промените заснетия температурен диапазон: Режимът с високо усилване покрива по-малък температурен диапазон, но е по-чувствителен към температурните разлики; Режимът с ниско усилване покрива по-широк температурен диапазон.

R-JPEG изображения

Изображенията, заснети от Zenmuse H20N, са във формат R-JPEG с вградена информация за температурата. Чрез импортиране на тези изображения в DJI Инструмент за термичен анализ, можете да измервате температурата и да коригирате параметри като коефициент на излъчване и отразена температура.

спецификации

Общ

Име на продукта Zenmuse H20N

Размери 178х135х161 мм

Тегло 878±5 g

Клас на защита IP44

Клас на лазерна безопасност 1M (IEC 60825-1:2014)

Поддържа се Aircraft Matrice 300 RTK

Кардан

Диапазон на ъглови вибрации ±0.01°

Разглобяема стойка

Камера за мащабиране

Сензор 1/1.8" CMOS; Ефективни пиксели: 4M

Фокусно разстояние на обектива: 6,8-119,9 mm (еквивалент: приблизително 32,7-574,5 mm) ; Апертура: f/1.6-f/11; Фокус: 1 m до ∞ (широк); 8 m до ∞ (теле)

Режим на фокусиране MF/AF-C/AF-S

Режим на експозиция Ръчен, Автоматичен

Компенсация на експозицията ±3.0 (1/3 стъпки)

Режим на измерване Точково измерване, средно измерване

Поддържа се AE Lock

Електронна скорост на затвора за снимка: 8-1/8000 s ; Видео: 1/30-1/8000 s ; Фото/видео (нощна сцена): 1/15-1/8000 s

ISO диапазон на видео: 100-102400; Снимка: 100-102400

Видео резолюция 2688x1512@30fps ; 1920×1080@30fps ; 1920×1080@15fps (нощна сцена)

Видео формат MP4

Поддържа се видео надпис

Максимален размер на изображението 2688×1512

Снимков формат JPEG

Широкоъгълна камера

Сензор 1/2.7" CMOS; Ефективни пиксели: 2M

DFOV на обектива: 73.6°; Фокусно разстояние: 4,5 mm (еквивалент: приблизително 29 mm) ; Апертура: f/2.8; Фокус: 1 m до ∞

Режим на експозиция Автоматичен

Компенсация на експозицията ±3.0 (1/3 стъпки)

Режим на измерване Точково измерване, Средно измерване

Поддържа се AE Lock

Електронна скорост на затвора 1-1/8000 s

ISO диапазон на видео: 100-102400; Снимка: 100-102400

Видео резолюция 1920×1080@30fps

Видео формат MP4

Поддържа се видео надпис

Макс. Размер на изображението 1920×1080

Формат на изображението JPEG

Телеинфрачервена термокамера

Неохлаждащ VOx микроболометър с термовизионна камера

DFOV на обектива: 12.5°; Фокусно разстояние: 44,5 mm (еквивалент: приблизително 196 mm) ; Апертура: f/1.2; Фокус: 45 m до ∞

Еквивалентно цифрово увеличение 16x, 32x

Видео резолюция 640×512@30fps

Видео формат MP4

Резолюция на изображението 640×512

Формат на изображението R-JPEG* (16 bit raw включен)

Стъпка на пикселите 12 μm

Спектрален обхват 8-14 μm

Чувствителност (NETD) ≤50 mK @ f/1.0

Метод за измерване на температура Точков метър, Измерване на площ

Обхват на сцената -20°C до 150°C (високо усилване); 0° C до 500° C (ниско усилване)

Поддържа се предупреждение за температура

FFC Автоматично/Ръчно

Palette White Hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Широка инфрачервена термокамера

Неохлаждащ VOx микроболометър с термовизионна камера

DFOV на обектива: 45.5°; Фокусно разстояние: 12 mm (еквивалент: приблизително 53 mm) ; Апертура: f/1.0; Фокус: 5 m до ∞

Еквивалентно цифрово увеличение 4x

Видео резолюция 640×512 @ 30 fps

Видео формат MP4

Резолюция на изображението 640×512

Формат на изображението R-JPEG (включен 16 bit raw)

Стъпка на пикселите 12 μm

Спектрален обхват 8-14 μm

Чувствителност (NETD) ≤50 mK @ f/1.0

Метод за измерване на температура Точков метър, Измерване на площ

Диапазон на сцената -20° до 150° C (високо усилване); 0° до 500° C (ниско усилване)

Поддържа се предупреждение за температура

FFC Автоматично/Ръчно

Palette White Hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Лазерен далекомер

Дължина на вълната 905 nm

Максимална мощност 3,5 mW

Ширина на единичен импулс 6 ns

Точност на измерване ± (0,2 m + целево разстояние x 0,15%)

Диапазон на измерване 3-1200 m (0,5 x 12 m вертикална повърхност с 20% отразяваща способност)

Съхранение

Поддържани microSD карти Поддържа UHS-I Speed Grade 3 microSD карта с капацитет до 128 GB

Поддържана файлова система exFAT

Околен свят

Работна температура -20° до 50° C (-4 до 122°F)

Температура на съхранение -20° до 60° C (-4 до 140°F)
