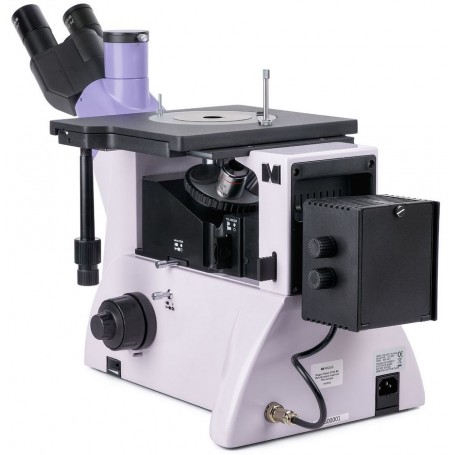

Magus Metal VD700 BD LCD металургичен инвертиран дигитален микроскоп (83039)

Magus Metal VD700 BD LCD металографски инвертиран дигитален микроскоп (83039)

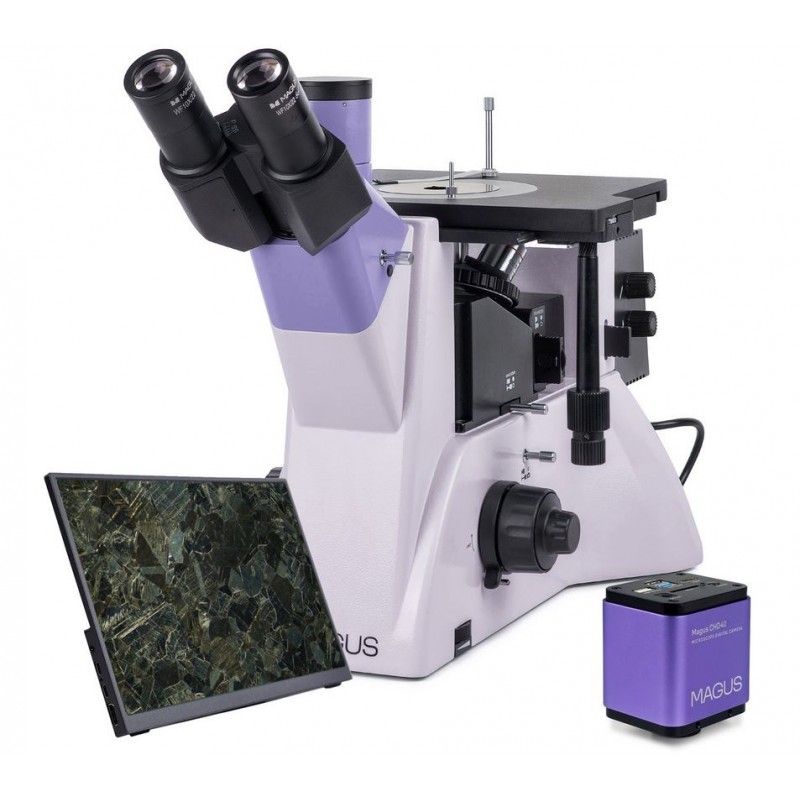

Този усъвършенстван инвертиран металографски микроскоп е проектиран за професионален анализ на материали в индустриални, изследователски и академични среди. Позволява детайлно изследване на метали, сплави, полупроводници и други непрозрачни проби, включително големи и тежки образци до 2 кг. Системата интегрира високорезолюционна дигитална камера и специализиран монитор за визуализация в реално време. Многообразните техники на наблюдение и здравата конструкция го правят подходящ за взискателни лабораторни и контролно-качествени приложения.

Общо описание

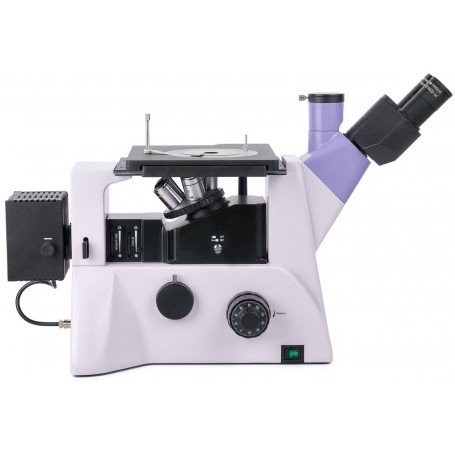

Микроскопът разполага с инвертиран дизайн, при който револверната глава се намира под пробата, а наблюденията се извършват с отразена светлина. Поддържа техники като светло поле, тъмно поле и поляризирана светлина. Системата се използва широко във фабрики, лаборатории, университети и изследователски центрове за структурен анализ и инспекции.

Дигитална камера

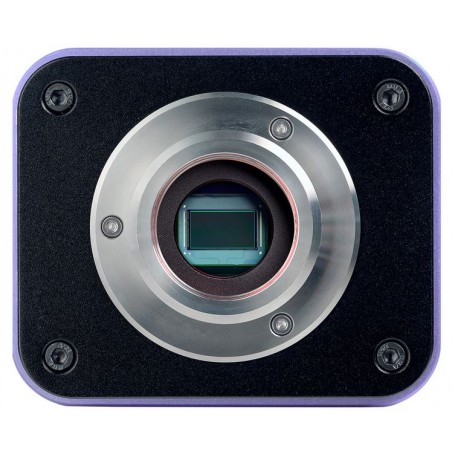

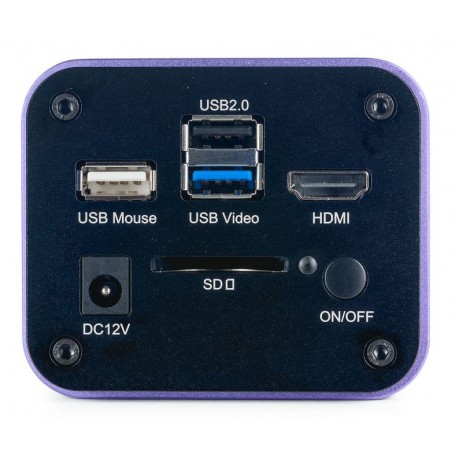

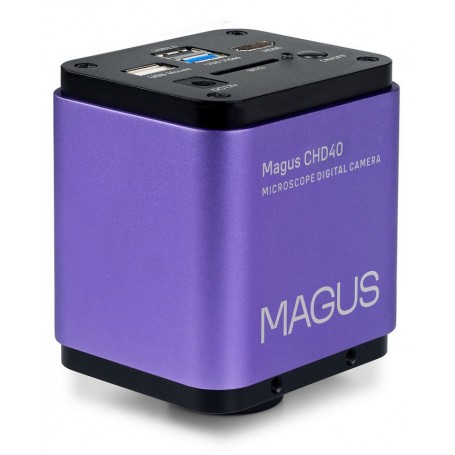

Включената дигитална камера MAGUS CHD40 разполага с 8 MP сензор и поддържа автоматично превключване между 4K (3840×2160 px) и Full HD (1920×1080 px) в зависимост от свързания дисплей. Предлага множество опции за свързване, включително HDMI, USB 3.0 и Wi-Fi.

• HDMI връзка позволява директна употреба с монитор, телевизор или проектор без компютър
• USB 3.0 и Wi-Fi позволяват свързване към компютър
• Плавен видеозапис при 30 fps без забавяне или пропуснати кадри
• Висококачествено изображение с отлични детайли и точна цветова репродукция
• Сензор SONY Exmor/Starvis CMOS осигурява нисък шум и висока чувствителност дори при слаба светлина
• Вграден софтуер за заснемане на изображения, видеозапис, редакция и измервания

Монитор

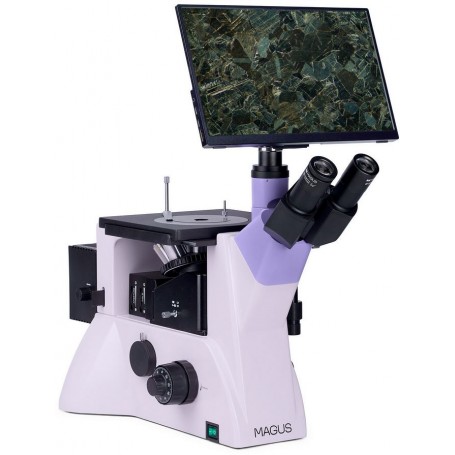

Мониторът MAGUS MCD40 е проектиран за безпроблемна интеграция със системата на микроскопа.

• 13.3-inch дисплей с IPS матрица за широки ъгли на видимост
• 4K резолюция (3840×2160 px) за ясни и наситени изображения
• Точна цветова репродукция дори при гледане под ъгъл

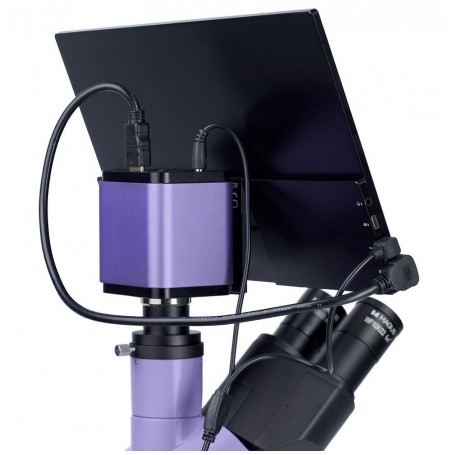

• Може да се монтира на стойка, да се прикрепи към камерата или да се фиксира към микроскопа

Оптична система

Главата на микроскопа може да се монтира в стандартна ориентация или да се завърти на 180° за гъвкавост. Включва както тринокулярна тръба, така и страничен порт за камера, позволявайки множество конфигурации за монтаж на камери и дисплеи.

• Опции за разделяне на лъча: 50:50 и 100:0 (глава), 100:0 и 0:100 (тяло)
• Петпозиционна револверна глава, разположена под пробата
• Обективи с голям работен ход BD, оптимизирани за светло и тъмно поле
• Четири включени обектива, с едно допълнително свободно място

Осветление

50W халогенен източник на светлина осигурява топло и комфортно осветление, подходящо за продължителни наблюдения.

• Регулируема яркост и високоинтензивно осветление за всички техники
• Поддържа Köhler осветление чрез апертурна и полева диафрагма
• Източникът на светлина може да се центрира по три оси
• Интегрирани устройства за поляризация и тъмно поле

Платформа и фокусиране

Платформата е проектирана за големи и тежки проби, осигурявайки стабилност и прецизно позициониране.

• Размер на платформата: 242 × 200 мм
• Въртяща се платформа (Ø130 мм) със сменяеми отвори: 10 мм, 20 мм, 30 мм
• Двуосово механично движение (X/Y)
• Коаксиални копчета за грубо и фино фокусиране от двете страни
• Грубото фокусиране включва настройка на напрежението и заключващ механизъм
• Прецизност на финото фокусиране: 0.002 мм

Аксесоари и разширяемост

Микроскопът може да бъде надграден с допълнителни аксесоари като окуляри, обективи, дигитални камери и калибрационни пластини за разширяване на функционалността.

Ключови характеристики

• Подходящ за големи и тежки проби до 2 кг
• Наблюдение в светло поле, тъмно поле и с поляризирана светлина
• Въртяща се глава на микроскопа (180°)

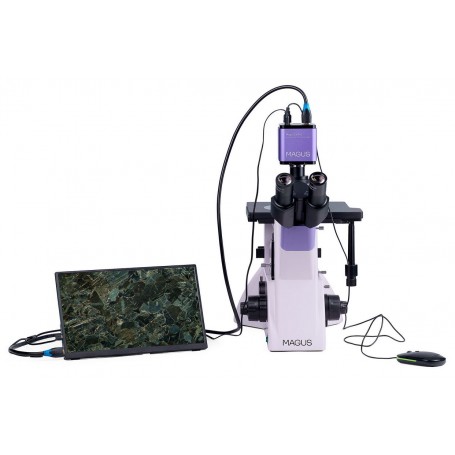

• Множество опции за монтаж на камери и монитори
• Мощно 50W халогенно осветление с Köhler настройка
• Разширяема система с опционални аксесоари

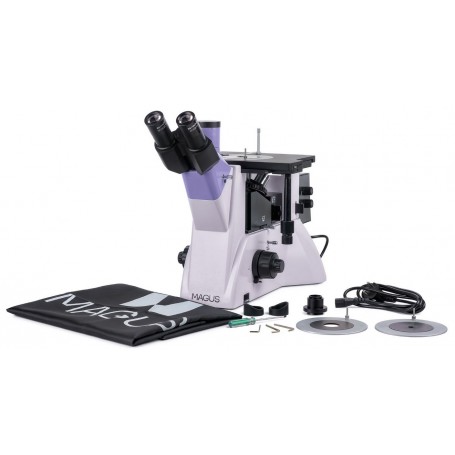

Включени компоненти

• Дигитална камера MAGUS CHD40 с аксесоари (HDMI кабел, USB кабел, Wi-Fi адаптери, SD карта, мишка, захранващ адаптер, софтуер)
• MAGUS MCD40 LCD монитор
• База на микроскопа с фокусираща система, платформа и револверна глава
• Осветител за отразена светлина
• Тринокулярна глава
• План ахроматични обективи: 5x, 10x, 20x, 50x
• Два окуляра 10x/22 мм
• C-mount адаптер
• Инструменти, захранващ кабел, прахозащитен калъф, документация

Опционални аксесоари (по заявка)

• Допълнителни окуляри (10x със скала, 12.5x, 15x, 20x, 25x)
• Допълнителни обективи (40x, 60x, 80x, 100x сух)
• Калибрационна пластина

Технически спецификации

• Продуктов номер: 83039
• Марка: MAGUS
• Гаранция: 5 години
• Диапазон на увеличение: 50x – 500x (разширяем до 2500x)
• Глава: тринокулярна, Siedentopf, 45° наклон, въртяща се на 180°
• Междупупиларно разстояние: 48–75 мм
• Окуляри: 10x/22 мм
• Обективи: infinity план ахроматични BD (5x, 10x, 20x, 50x)
• Револверна глава: 5 позиции
• Работни разстояния: 9.7 мм (5x) до 0.4 мм (100x)
• Осветление: халогенно, 12V / 50W
• Филтри: зелен, син, жълт, матов
• Захранване: AC 110–220V, DC 5–12V/1A (Type-C)
• Работна температура: обикновено 5°C до 35°C
• Сензор на камерата: SONY Exmor/Starvis CMOS, 8 MP
• Максимална резолюция: 3840×2160 px
• Интерфейси: HDMI, USB 3.0, Wi-Fi
• Монитор: 13.3", IPS, 4K резолюция, 16:9
• Яркост: 400 cd/m²
• Контраст: 1000:1
• Ъгли на видимост: 178° хоризонтално / 178° вертикално
• Тип монтаж: C-mount
• Честота на кадрите: 30 fps (Full HD и 4K според интерфейса)
• Поддържани системи: Windows, macOS, Linux

Допълнителна информация

• Проектиран за опитни потребители и професионалисти
• Подходящ за металографски приложения
• Включва аксесоари за тъмно поле и поляризация
• Доставя се с предпазен прахозащитен калъф
• Изисква внимателен монтаж и инсталация
