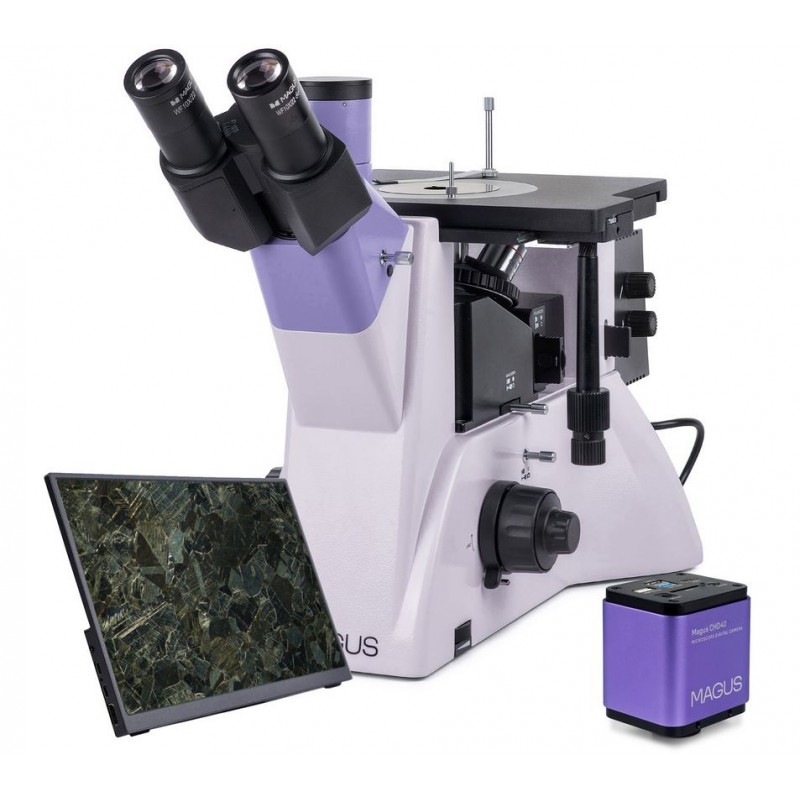

Magus Metal VD700 BD LCD Metallurgische Omgekeerde Digitale Microscoop (83039)

Magus Metal VD700 BD LCD Metallurgische Omgekeerde Digitale Microscoop (83039)

Deze geavanceerde omgekeerde metallurgische microscoop is ontworpen voor professionele materiaalanalyse in industriële, onderzoeks- en academische omgevingen. Het apparaat maakt gedetailleerd onderzoek mogelijk van metalen, legeringen, halfgeleiders en andere ondoorzichtige monsters, inclusief grote en zware exemplaren tot 2 kg. Het systeem integreert een digitale camera met hoge resolutie en een speciaal beeldscherm voor realtime visualisatie. Dankzij de veelzijdige observatietechnieken en robuuste constructie is het geschikt voor veeleisende laboratorium- en kwaliteitscontroletoepassingen.

Algemene Beschrijving

De microscoop heeft een omgekeerd ontwerp, waarbij de revolver onder het monster is geplaatst en observaties worden uitgevoerd met gereflecteerd licht. Hij ondersteunt helderveld-, donkerveld- en gepolariseerde lichtmicroscopietechnieken. Het systeem wordt veel gebruikt in fabrieken, laboratoria, universiteiten en onderzoekscentra voor structurele analyse en inspectietaken.

Digitale Camera

De meegeleverde MAGUS CHD40 digitale camera beschikt over een 8 MP sensor en ondersteunt automatische omschakeling tussen 4K (3840×2160 px) en Full HD (1920×1080 px), afhankelijk van het aangesloten scherm. Hij biedt meerdere verbindingsmogelijkheden, waaronder HDMI, USB 3.0 en Wi-Fi.

• HDMI-aansluiting maakt direct gebruik met een monitor, tv of projector mogelijk zonder pc
• USB 3.0 en Wi-Fi maken aansluiting op een computer mogelijk
• Vloeiende video-opname bij 30 fps zonder vertraging of framedrops
• Beeld van hoge kwaliteit met uitstekende details en nauwkeurige kleurweergave
• SONY Exmor/Starvis CMOS-sensor zorgt voor weinig ruis en hoge gevoeligheid, zelfs bij weinig licht
• Ingebouwde software ondersteunt beeldopname, video-opname, bewerken en meten

Monitor

De MAGUS MCD40 monitor is ontworpen voor naadloze integratie met het microscopsysteem.

• 13.3-inch display met IPS-matrix voor brede kijkhoeken
• 4K resolutie (3840×2160 px) voor scherpe en levendige beelden
• Nauwkeurige kleurweergave, zelfs vanuit een hoek bekeken
• Kan op een standaard worden gemonteerd, aan de camera worden bevestigd of aan de microscoop worden vastgemaakt

Optisch Systeem

De microscoopkop kan in standaardoriëntatie worden geïnstalleerd of 180° worden gedraaid voor flexibiliteit. Hij bevat zowel een trinoculaire buis als een zijcamera-poort, waardoor meerdere montagemogelijkheden voor camera's en beeldschermen mogelijk zijn.

• Stralingsverdelingsopties: 50:50 en 100:0 (kop), 100:0 en 0:100 (body)
• Vijfvoudige revolver onder het monster geplaatst
• BD-objectieven met lange werkafstand, geoptimaliseerd voor helderveld en donkerveld
• Vier objectieven inbegrepen, met één extra slot beschikbaar

Verlichting

Een 50W halogeenlichtbron zorgt voor warme, comfortabele verlichting, geschikt voor langdurige observatiesessies.

• Instelbare helderheid en krachtige verlichting voor alle technieken
• Köhler-verlichting ondersteund via apertuur- en veldblenden
• Lichtbron kan over drie assen worden gecentreerd
• Geïntegreerde polarisatie- en donkerveldapparaten

Objecttafel en Focussen

De objecttafel is ontworpen voor grote en zware monsters en zorgt voor stabiliteit en nauwkeurige positionering.

• Afmeting objecttafel: 242 × 200 mm
• Draaiende tafelplaat (Ø130 mm) met verwisselbare openingen: 10 mm, 20 mm, 30 mm
• Mechanische beweging in twee assen (X/Y)
• Coaxiale grove en fijne scherpstelknoppen aan beide zijden
• Grove scherpstelling met spanningsregeling en vergrendelingsmechanisme
• Precisie fijne scherpstelling: 0,002 mm

Accessoires en Uitbreidbaarheid

De microscoop kan worden uitgebreid met extra accessoires zoals oculairs, objectieven, digitale camera's en kalibratieplaatjes om de functionaliteit te vergroten.

Belangrijkste Kenmerken

• Geschikt voor grote en zware monsters tot 2 kg
• Helderveld-, donkerveld- en gepolariseerd lichtobservatie
• Draaibare microscoopkop (180°)
• Meerdere montageopties voor camera's en monitoren
• Krachtige 50W halogeenverlichting met Köhler-instelling
• Uitbreidbaar systeem met optionele accessoires

Inbegrepen Componenten

• MAGUS CHD40 digitale camera met accessoires (HDMI-kabel, USB-kabel, Wi-Fi-adapters, SD-kaart, muis, voedingsadapter, software)
• MAGUS MCD40 LCD-monitor
• Microscoopbasis met scherpstelsysteem, objecttafel en revolver
• Gereflecteerde lichtverlichting
• Trinoculaire kop
• Plan achromatische objectieven: 5x, 10x, 20x, 50x
• Twee 10x/22 mm oculairs
• C-mount adapter
• Gereedschap, netsnoer, stofhoes, documentatie

Optionele Accessoires (op aanvraag)

• Extra oculairs (10x met schaal, 12.5x, 15x, 20x, 25x)
• Extra objectieven (40x, 60x, 80x, 100x droog)
• Kalibratieplaatje

Technische Specificaties

• Product-ID: 83039
• Merk: MAGUS
• Garantie: 5 jaar
• Vergrotingsbereik: 50x – 500x (uitbreidbaar tot 2500x)
• Kop: trinoculair, Siedentopf, 45° helling, draaibaar 180°
• Interpupillaire afstand: 48–75 mm
• Oculairs: 10x/22 mm
• Objectieven: oneindig plan achromatisch BD (5x, 10x, 20x, 50x)
• Revolver: 5-posities
• Werkafstanden: 9,7 mm (5x) tot 0,4 mm (100x)
• Verlichting: halogeen, 12V / 50W
• Filters: groen, blauw, geel, mat
• Voeding: AC 110–220V, DC 5–12V/1A (Type-C)
• Bedrijfstemperatuur: typisch 5°C tot 35°C
• Camerasensor: SONY Exmor/Starvis CMOS, 8 MP
• Maximale resolutie: 3840×2160 px
• Interfaces: HDMI, USB 3.0, Wi-Fi
• Monitor: 13.3", IPS, 4K resolutie, 16:9
• Helderheid: 400 cd/m²
• Contrastverhouding: 1000:1
• Kijkhoeken: 178° horizontaal / 178° verticaal
• Montagetype: C-mount
• Framerate: 30 fps (Full HD en 4K afhankelijk van interface)
• Ondersteunde systemen: Windows, macOS, Linux

Aanvullende Informatie

• Ontworpen voor ervaren gebruikers en professionals
• Geschikt voor metallurgische toepassingen
• Inclusief donkerveld- en polarisatie-accessoires
• Wordt geleverd met beschermende stofhoes
• Vereist zorgvuldige montage en installatie
