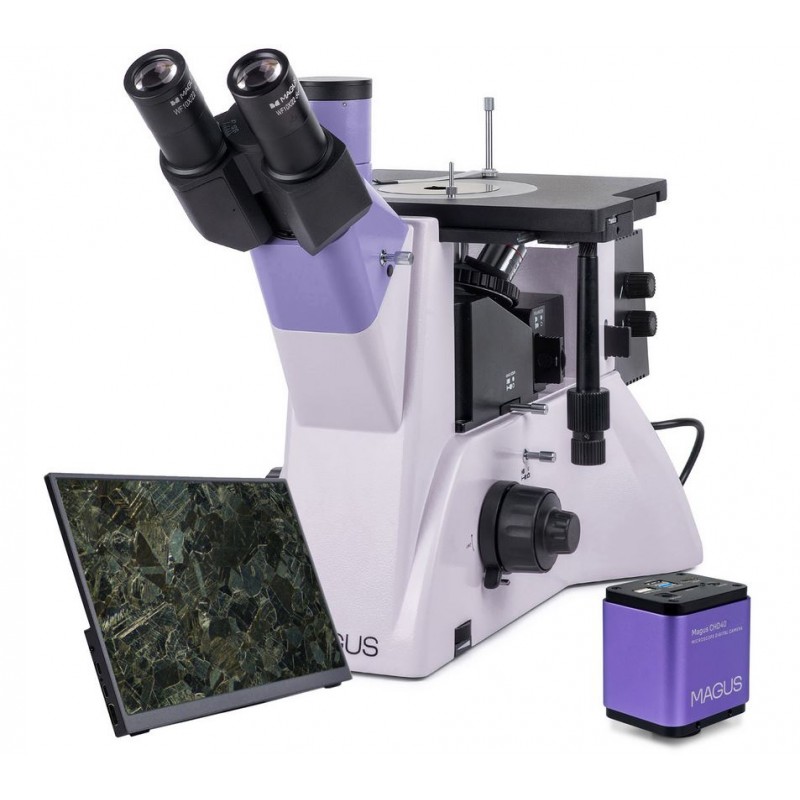

Magus Metal VD700 BD LCD Metallurgisk Inverteret Digitalt Mikroskop (83039)

Magus Metal VD700 BD LCD Metallurgisk Inverteret Digitalt Mikroskop (83039)

Dette avancerede inverterede metallurgiske mikroskop er designet til professionel materialeanalyse i industrielle, forskningsmæssige og akademiske miljøer. Det muliggør detaljeret undersøgelse af metaller, legeringer, halvledere og andre uigennemsigtige prøver, inklusive store og tunge emner op til 2 kg. Systemet integrerer et højopløseligt digitalkamera og en dedikeret skærm til realtidsvisualisering. Dets alsidige observationsteknikker og robuste konstruktion gør det velegnet til krævende laboratorie- og kvalitetskontrolapplikationer.

Generel Beskrivelse

Mikroskopet har et inverteret design, hvor revolvernæsen er placeret under prøven, og observationer udføres med reflekteret lys. Det understøtter bright field, dark field og polariseret lys mikroskopi. Systemet anvendes bredt på fabrikker, laboratorier, universiteter og forskningscentre til strukturanalyse og inspektionsopgaver.

Digitalkamera

Det medfølgende MAGUS CHD40 digitalkamera har en 8 MP sensor og understøtter automatisk skift mellem 4K (3840×2160 px) og Full HD (1920×1080 px) afhængigt af den tilsluttede skærm. Det tilbyder flere tilslutningsmuligheder, herunder HDMI, USB 3.0 og Wi-Fi.

• HDMI-forbindelse muliggør direkte brug med en skærm, TV eller projektor uden PC
• USB 3.0 og Wi-Fi muliggør tilslutning til en computer
• Jævn videooptagelse ved 30 fps uden forsinkelse eller tab af billeder
• Billedkvalitet i høj kvalitet med fremragende detaljer og nøjagtig farvegengivelse
• SONY Exmor/Starvis CMOS-sensor sikrer lav støj og høj følsomhed selv ved svagt lys
• Indbygget software understøtter billedoptagelse, videooptagelse, redigering og målinger

Skærm

MAGUS MCD40-skærmen er designet til problemfri integration med mikroskopsystemet.

• 13.3-inch display med IPS-matrix for brede betragtningsvinkler
• 4K opløsning (3840×2160 px) for skarpe og levende billeder
• Nøjagtig farvegengivelse selv ved betragning fra en vinkel
• Kan monteres på et stativ, fastgøres til kameraet eller fastgøres til mikroskopet

Optisk System

Mikroskophovedet kan installeres i standardorientering eller drejes 180° for fleksibilitet. Det inkluderer både et trinokulært rør og en sidekamera-port, hvilket muliggør flere monteringskonfigurationer for kameraer og skærme.

• Strålefordelingsmuligheder: 50:50 og 100:0 (hoved), 100:0 og 0:100 (krop)
• Fem-positions revolvernæse placeret under prøven
• BD-objektiver med lang arbejdsafstand optimeret til brightfield og darkfield
• Fire objektiver inkluderet, med én ekstra plads til rådighed

Belysning

En 50W halogenlyskilde giver varm, behagelig belysning, der egner sig til lange observationssessioner.

• Justerbar lysstyrke og højintensitetsbelysning til alle teknikker
• Köhler-belysning understøttes via blænde- og feltblænder
• Lyskilden kan centreres langs tre akser
• Integrerede polariserings- og darkfield-enheder

Objektbord og Fokus

Objektbordet er designet til store og tunge prøver og sikrer stabilitet og præcis positionering.

• Bordstørrelse: 242 × 200 mm
• Roterende bordplade (Ø130 mm) med udskiftelige åbninger: 10 mm, 20 mm, 30 mm
• To-aksers mekanisk bevægelse (X/Y)
• Koaksiale grov- og finfokuseringsknapper på begge sider
• Grovfokus inkluderer spændingsjustering og låsemekanisme
• Finfokuspræcision: 0,002 mm

Tilbehør og Udvidelsesmuligheder

Mikroskopet kan udvides med ekstra tilbehør såsom okularer, objektiver, digitalkameraer og kalibreringsglas for at udvide dets funktionalitet.

Nøglefunktioner

• Velegnet til store og tunge prøver op til 2 kg
• Brightfield, darkfield og polariseret lysobservation
• Roterbart mikroskophoved (180°)
• Flere monteringsmuligheder for kamera og skærm
• Kraftig 50W halogenbelysning med Köhler-opsætning
• Udvideligt system med valgfrit tilbehør

Medfølgende Komponenter

• MAGUS CHD40 digitalkamera med tilbehør (HDMI-kabel, USB-kabel, Wi-Fi-adaptere, SD-kort, mus, strømforsyning, software)
• MAGUS MCD40 LCD-skærm
• Mikroskopbase med fokuseringssystem, objektbord og revolvernæse
• Reflekteret lysbelysning
• Trinokulært hoved
• Plan akromatiske objektiver: 5x, 10x, 20x, 50x
• To 10x/22 mm okularer
• C-mount adapter
• Værktøj, strømkabel, støvcover, dokumentation

Valgfrit Tilbehør (på forespørgsel)

• Ekstra okularer (10x med skala, 12,5x, 15x, 20x, 25x)
• Ekstra objektiver (40x, 60x, 80x, 100x tør)
• Kalibreringsglas

Tekniske Specifikationer

• Produkt ID: 83039
• Mærke: MAGUS
• Garanti: 5 år
• Forstørrelsesområde: 50x – 500x (kan udvides op til 2500x)
• Hoved: trinokulært, Siedentopf, 45° hældning, roterbart 180°
• Interpupilær afstand: 48–75 mm
• Okularer: 10x/22 mm
• Objektiver: infinity plan akromatisk BD (5x, 10x, 20x, 50x)
• Revolvernæse: 5-positioner
• Arbejdsafstande: 9,7 mm (5x) til 0,4 mm (100x)
• Belysning: halogen, 12V / 50W
• Filtre: grøn, blå, gul, mat
• Strømforsyning: AC 110–220V, DC 5–12V/1A (Type-C)
• Driftstemperatur: typisk 5°C til 35°C
• Kamerasensor: SONY Exmor/Starvis CMOS, 8 MP
• Maksimal opløsning: 3840×2160 px
• Interfaces: HDMI, USB 3.0, Wi-Fi
• Skærm: 13.3", IPS, 4K opløsning, 16:9
• Lysstyrke: 400 cd/m²
• Kontrastforhold: 1000:1
• Betragtningsvinkler: 178° horisontal / 178° vertikal
• Monteringstype: C-mount
• Billedhastighed: 30 fps (Full HD og 4K afhængigt af interface)
• Understøttede systemer: Windows, macOS, Linux

Yderligere Information

• Designet til erfarne brugere og professionelle
• Velegnet til metallurgiske applikationer
• Inkluderer darkfield- og polarisationstilbehør
• Leveres med beskyttende støvcover
• Kræver omhyggelig samling og installation
