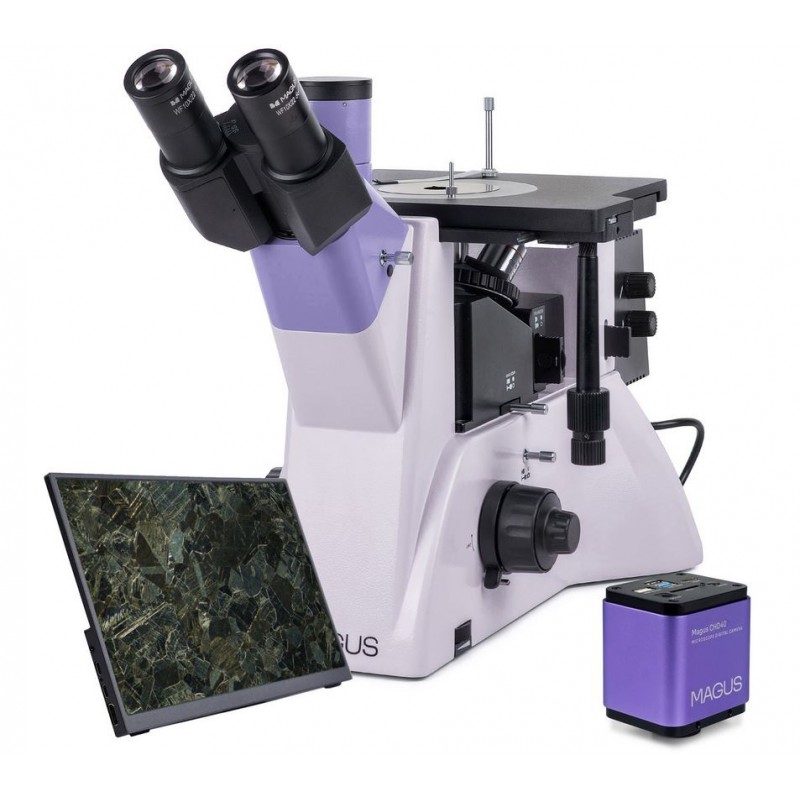

Magus Metal VD700 BD LCD Metallurgiskt Inverterat Digitalt Mikroskop (83039)

Magus Metal VD700 BD LCD Metallurgiskt Inverterat Digitalt Mikroskop (83039)

Detta avancerade inverterade metallurgiska mikroskop är utformat för professionell materialanalys inom industri, forskning och akademiska miljöer. Det möjliggör detaljerad undersökning av metaller, legeringar, halvledare och andra opaka prover, inklusive stora och tunga objekt upp till 2 kg. Systemet integrerar en högupplöst digitalkamera och en dedikerad monitor för realtidsvisualisering. Dess mångsidiga observationstekniker och robusta konstruktion gör det lämpligt för krävande laboratorie- och kvalitetskontrollapplikationer.

Allmän beskrivning

Mikroskopet har en inverterad design, där det roterande objektivrevolvern är placerad under provet och observationer görs med reflekterat ljus. Det stöder ljusfält, mörkfälts- och polariserad ljusmikroskopi. Systemet används ofta i fabriker, laboratorier, universitet och forskningscentra för strukturanalys och inspektionsuppgifter.

Digitalkamera

Den medföljande MAGUS CHD40-digitalkameran har en 8 MP-sensor och stöder automatisk växling mellan 4K (3840×2160 px) och Full HD (1920×1080 px) beroende på ansluten skärm. Den erbjuder flera anslutningsmöjligheter, inklusive HDMI, USB 3.0 och Wi-Fi.

• HDMI-anslutning möjliggör direkt användning med monitor, TV eller projektor utan dator
• USB 3.0 och Wi-Fi möjliggör anslutning till dator
• Smidig videoinspelning vid 30 fps utan fördröjning eller bildförlust
• Högkvalitativ bild med utmärkt detaljrikedom och korrekt färgåtergivning
• SONY Exmor/Starvis CMOS-sensor säkerställer låg brusnivå och hög känslighet även vid svagt ljus
• Inbyggd programvara stöder bildtagning, videoinspelning, redigering och mätningar

Monitor

MAGUS MCD40-monitorn är designad för sömlös integration med mikroskopsystemet.

• 13.3-inch skärm med IPS-matris för breda betraktningsvinklar
• 4K upplösning (3840×2160 px) för skarpa och levande bilder
• Korrekt färgåtergivning även vid betraktning från vinkel
• Kan monteras på stativ, fästas på kameran eller på mikroskopet

Optiskt system

Mikroskophuvudet kan installeras i standardläge eller roteras 180° för flexibilitet. Det inkluderar både ett trinokulärt tub och en sidokameraanslutning, vilket möjliggör flera monteringsalternativ för kameror och skärmar.

• Stråluppdelningsalternativ: 50:50 och 100:0 (huvud), 100:0 och 0:100 (kropp)
• Fempositions objektivrevolver placerad under provet
• BD-objektiv med lång arbetsdistans optimerade för ljusfält och mörkfält
• Fyra objektiv ingår, med en extra plats tillgänglig

Belysning

En 50W halogenljuskälla ger varm, behaglig belysning som passar för långa observationspass.

• Justerbar ljusstyrka och högintensiv belysning för alla tekniker
• Köhler-belysning stöds via apertur- och fältdiagram
• Ljuskällan kan centreras längs tre axlar
• Integrerade polariserings- och mörkfältsenheter

Objektbord och fokusering

Objektbordet är utformat för stora och tunga prover och säkerställer stabilitet och exakt positionering.

• Objektbordsstorlek: 242 × 200 mm
• Roterande objektbordsplatta (Ø130 mm) med utbytbara öppningar: 10 mm, 20 mm, 30 mm
• Tvåaxlig mekanisk rörelse (X/Y)
• Koaxiella grov- och finfokuseringsrattar på båda sidor
• Grovfokusering inkluderar spänningsjustering och låsmekanism
• Finfokuseringsprecision: 0,002 mm

Tillbehör och utbyggnad

Mikroskopet kan kompletteras med ytterligare tillbehör såsom okular, objektiv, digitalkameror och kalibreringsglas för att utöka dess funktionalitet.

Viktiga egenskaper

• Lämplig för stora och tunga prover upp till 2 kg
• Ljusfält, mörkfält och polariserad ljusobservation
• Roterbart mikroskophuvud (180°)
• Flera monteringsalternativ för kamera och monitor
• Kraftfull 50W halogenbelysning med Köhler-inställning
• Utbyggbart system med valfria tillbehör

Ingår i leveransen

• MAGUS CHD40 digitalkamera med tillbehör (HDMI-kabel, USB-kabel, Wi-Fi-adaptrar, SD-kort, mus, strömadapter, programvara)
• MAGUS MCD40 LCD-monitor
• Mikroskopbas med fokuseringssystem, objektbord och objektivrevolver
• Reflekterande ljusbelysning
• Trinokulärt huvud
• Plan akromatiska objektiv: 5x, 10x, 20x, 50x
• Två 10x/22 mm okular
• C-mount-adapter
• Verktyg, strömkabel, dammskydd, dokumentation

Valfria tillbehör (på begäran)

• Ytterligare okular (10x med skala, 12,5x, 15x, 20x, 25x)
• Ytterligare objektiv (40x, 60x, 80x, 100x torr)
• Kalibreringsglas

Tekniska specifikationer

• Produkt-ID: 83039
• Varumärke: MAGUS
• Garanti: 5 år
• Förstoringsintervall: 50x – 500x (kan utökas till 2500x)
• Huvud: trinokulärt, Siedentopf, 45° lutning, roterbart 180°
• Interpupillärt avstånd: 48–75 mm
• Okular: 10x/22 mm
• Objektiv: oändlighetsplan akromatiska BD (5x, 10x, 20x, 50x)
• Objektivrevolver: 5-positioner
• Arbetsavstånd: 9,7 mm (5x) till 0,4 mm (100x)
• Belysning: halogen, 12V / 50W
• Filter: grön, blå, gul, matt
• Strömförsörjning: AC 110–220V, DC 5–12V/1A (Type-C)
• Arbetstemperatur: typiskt 5°C till 35°C
• Kamerasensor: SONY Exmor/Starvis CMOS, 8 MP
• Maximal upplösning: 3840×2160 px
• Gränssnitt: HDMI, USB 3.0, Wi-Fi
• Monitor: 13.3", IPS, 4K upplösning, 16:9
• Ljusstyrka: 400 cd/m²
• Kontrastförhållande: 1000:1
• Betraktningsvinklar: 178° horisontellt / 178° vertikalt
• Monteringstyp: C-mount
• Bildhastighet: 30 fps (Full HD och 4K beroende på gränssnitt)
• Stödda system: Windows, macOS, Linux

Ytterligare information

• Utformad för erfarna användare och proffs
• Lämplig för metallurgiska applikationer
• Inkluderar mörkfälts- och polarisationstillbehör
• Levereras med skyddande dammskydd
• Kräver noggrann montering och installation
