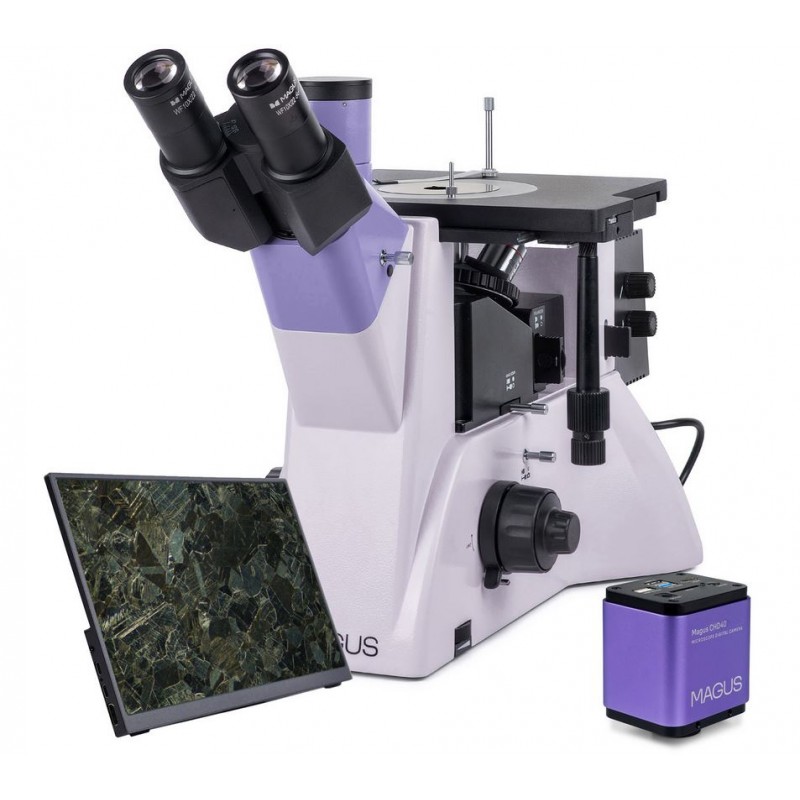

Magus Metal VD700 BD LCD Metallurgisches Inverses Digitalmikroskop (83039)

Magus Metal VD700 BD LCD Metallurgisches Inverses Digitalmikroskop (83039)

Dieses fortschrittliche inverse metallurgische Mikroskop wurde für die professionelle Materialanalyse in industriellen, wissenschaftlichen und akademischen Umgebungen entwickelt. Es ermöglicht die detaillierte Untersuchung von Metallen, Legierungen, Halbleitern und anderen undurchsichtigen Proben, einschließlich großer und schwerer Objekte bis zu 2 kg. Das System integriert eine hochauflösende Digitalkamera und einen speziellen Monitor für die Echtzeit-Visualisierung. Seine vielseitigen Beobachtungstechniken und die robuste Konstruktion machen es ideal für anspruchsvolle Labor- und Qualitätskontrollanwendungen.

Allgemeine Beschreibung

Das Mikroskop verfügt über ein inverses Design, bei dem der Objektivrevolver unter der Probe positioniert ist und die Beobachtungen im Auflicht erfolgen. Es unterstützt Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie. Das System wird häufig in Fabriken, Laboren, Universitäten und Forschungszentren für Strukturanalysen und Inspektionsaufgaben eingesetzt.

Digitalkamera

Die mitgelieferte MAGUS CHD40 Digitalkamera verfügt über einen 8 MP Sensor und unterstützt das automatische Umschalten zwischen 4K (3840×2160 px) und Full HD (1920×1080 px), abhängig vom angeschlossenen Display. Sie bietet mehrere Anschlussmöglichkeiten, darunter HDMI, USB 3.0 und Wi-Fi.

• HDMI-Anschluss ermöglicht die direkte Nutzung mit Monitor, Fernseher oder Beamer ohne PC
• USB 3.0 und Wi-Fi ermöglichen die Verbindung mit einem Computer
• Flüssige Videoaufnahmen mit 30 fps ohne Verzögerung oder Bildverluste
• Hochwertige Bildgebung mit exzellenter Detailtreue und präziser Farbwiedergabe
• SONY Exmor/Starvis CMOS-Sensor sorgt für geringe Geräuschentwicklung und hohe Empfindlichkeit auch bei schwachem Licht
• Integrierte Software unterstützt Bildaufnahme, Videoaufzeichnung, Bearbeitung und Messungen

Monitor

Der MAGUS MCD40 Monitor ist für die nahtlose Integration mit dem Mikroskopsystem konzipiert.

• 13.3-inch Display mit IPS-Matrix für große Betrachtungswinkel
• 4K Auflösung (3840×2160 px) für scharfe und lebendige Bilder
• Präzise Farbwiedergabe auch bei Betrachtung aus einem Winkel
• Kann auf einem Stativ montiert, an der Kamera befestigt oder am Mikroskop angebracht werden

Optisches System

Der Mikroskopkopf kann in Standardausrichtung installiert oder für mehr Flexibilität um 180° gedreht werden. Er verfügt über ein Trinokulartubus und einen seitlichen Kameraanschluss, was verschiedene Montagemöglichkeiten für Kameras und Displays erlaubt.

• Strahlteiler-Optionen: 50:50 und 100:0 (Kopf), 100:0 und 0:100 (Gehäuse)
• Fünfpositionen-Objektivrevolver unter der Probe
• BD-Objektive mit langem Arbeitsabstand, optimiert für Hellfeld und Dunkelfeld
• Vier Objektive enthalten, ein zusätzlicher Steckplatz verfügbar

Beleuchtung

Eine 50W Halogenlichtquelle sorgt für warmes, angenehmes Licht, das sich für lange Beobachtungssitzungen eignet.

• Einstellbare Helligkeit und intensive Beleuchtung für alle Techniken
• Köhler-Beleuchtung unterstützt durch Apertur- und Feldblenden
• Lichtquelle kann in drei Achsen zentriert werden
• Integrierte Polarisations- und Dunkelfeldvorrichtungen

Objekttisch und Fokussierung

Der Objekttisch ist für große und schwere Proben ausgelegt und gewährleistet Stabilität sowie präzise Positionierung.

• Objekttischgröße: 242 × 200 mm
• Drehbare Tischplatte (Ø130 mm) mit austauschbaren Öffnungen: 10 mm, 20 mm, 30 mm
• Zweiachsige mechanische Bewegung (X/Y)
• Koaxiale Grob- und Feinfokussiertriebe auf beiden Seiten
• Grobfokus mit Spannungsanpassung und Arretierung
• Feinfokus-Präzision: 0,002 mm

Zubehör und Erweiterbarkeit

Das Mikroskop kann mit zusätzlichem Zubehör wie Okularen, Objektiven, Digitalkameras und Kalibrierpräparaten erweitert werden, um seine Funktionalität zu steigern.

Hauptmerkmale

• Geeignet für große und schwere Proben bis zu 2 kg
• Hellfeld-, Dunkelfeld- und Polarisationsbeobachtung
• Drehbarer Mikroskopkopf (180°)
• Verschiedene Montageoptionen für Kamera und Monitor
• Leistungsstarke 50W Halogenbeleuchtung mit Köhler-Einrichtung
• Erweiterbares System mit optionalem Zubehör

Lieferumfang

• MAGUS CHD40 Digitalkamera mit Zubehör (HDMI-Kabel, USB-Kabel, Wi-Fi-Adapter, SD-Karte, Maus, Netzadapter, Software)
• MAGUS MCD40 LCD-Monitor
• Mikroskopbasis mit Fokussiersystem, Objekttisch und Objektivrevolver
• Auflichtbeleuchter
• Trinokularkopf
• Planachromatische Objektive: 5x, 10x, 20x, 50x
• Zwei 10x/22 mm Okulare
• C-Mount-Adapter
• Werkzeuge, Netzkabel, Staubschutzhaube, Dokumentation

Optionale Zubehörteile (auf Anfrage)

• Zusätzliche Okulare (10x mit Skala, 12,5x, 15x, 20x, 25x)
• Zusätzliche Objektive (40x, 60x, 80x, 100x trocken)
• Kalibrierpräparat

Technische Daten

• Produkt-ID: 83039
• Marke: MAGUS
• Garantie: 5 Jahre
• Vergrößerungsbereich: 50x – 500x (erweiterbar bis 2500x)
• Kopf: Trinokular, Siedentopf, 45° Neigung, 180° drehbar
• Augenabstand: 48–75 mm
• Okulare: 10x/22 mm
• Objektive: Unendlich planachromatisch BD (5x, 10x, 20x, 50x)
• Objektivrevolver: 5-fach
• Arbeitsabstände: 9,7 mm (5x) bis 0,4 mm (100x)
• Beleuchtung: Halogen, 12V / 50W
• Filter: grün, blau, gelb, matt
• Stromversorgung: AC 110–220V, DC 5–12V/1A (Type-C)
• Betriebstemperatur: typischerweise 5°C bis 35°C
• Kamerasensor: SONY Exmor/Starvis CMOS, 8 MP
• Maximale Auflösung: 3840×2160 px
• Schnittstellen: HDMI, USB 3.0, Wi-Fi
• Monitor: 13,3", IPS, 4K Auflösung, 16:9
• Helligkeit: 400 cd/m²
• Kontrastverhältnis: 1000:1
• Blickwinkel: 178° horizontal / 178° vertikal
• Montagetyp: C-Mount
• Bildrate: 30 fps (Full HD und 4K je nach Schnittstelle)
• Unterstützte Systeme: Windows, macOS, Linux

Zusätzliche Informationen

• Für erfahrene Anwender und Profis konzipiert
• Geeignet für metallurgische Anwendungen
• Mit Dunkelfeld- und Polarisationszubehör
• Wird mit einer schützenden Staubabdeckung geliefert
• Erfordert sorgfältige Montage und Installation
