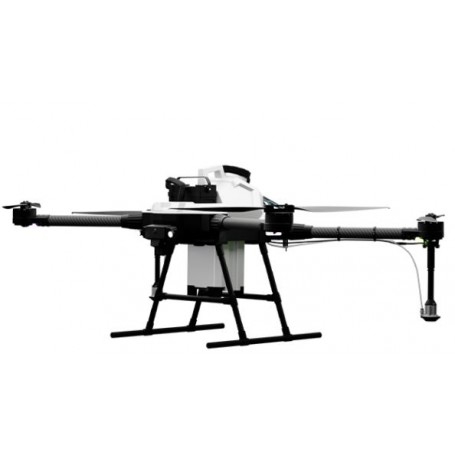

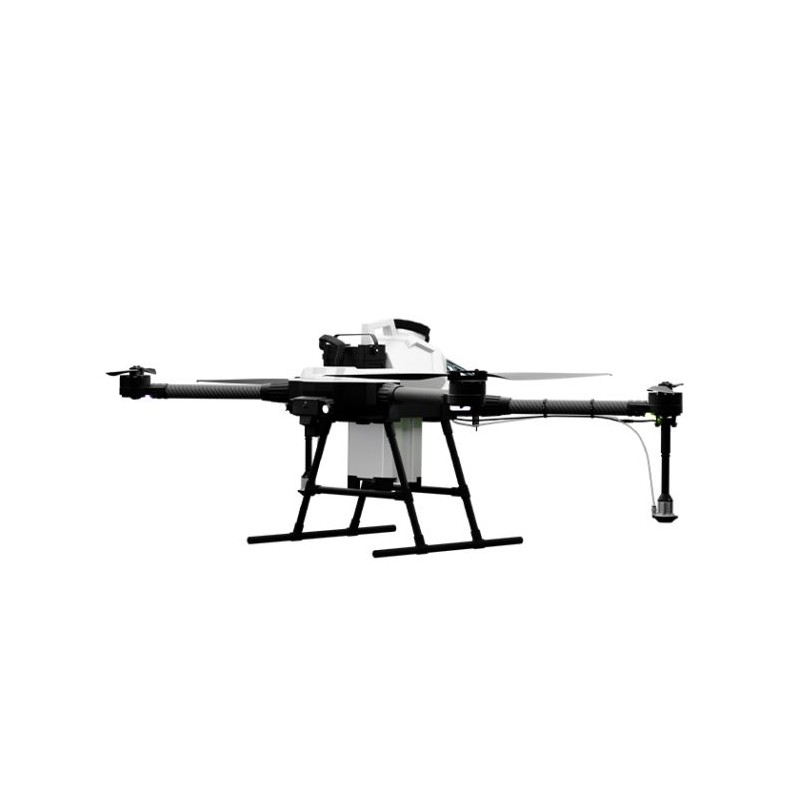

ABZ Innovation L10 PRO Profesionální postřikovací dron

Sprejový dron ABZ Innovation L10 PRO byl navržen především s ohledem na domácí a evropské podmínky a nabízí zemědělským výrobcům bezpečnou, pohodlnou a snadno použitelnou technologii dronů s nepřetržitou podporou a servisem.

Spojením výhod předchozích modelů na trhu s rozsáhlými zkušenostmi, které jsme získali během naší přítomnosti a působení v odvětví dronů, jsme nyní vytvořili vlastní UAV.

L10 PRO má možnost Plug & Play pro jakoukoli základnovou stanici EMLID RTK prostřednictvím antény LoRa pro určování polohy s přesností na centimetry. Může být také vybaven systémem rozmetání Trichogramma a lze jej převést během několika minut.

Rozšířená verze - L10 PRO

• Nástřikový systém L10 CDA
• CE certifikace
• + L10 PRO RTK systém - EMLID Reach RS2 - vícepásmový RTK GNSS přijímač s centimetrovou přesností
• + Lze vybavit rozmetacím systémem Trichogramma

Technologie CDA (Controlled Droplet Application) - DROP UNDER CONTROL

Tajemství účinného postřiku spočívá v rovnoměrném a cíleném rozložení kapaliny.

V technologii CDA s výkonem bezkomutátorového motoru je pracovní kapalina přiváděna nízkotlakým potrubím k rotujícímu disku. Prostřednictvím odstředivé síly se kapky oddělují od okraje a zachovávají si stejnoměrnou velikost. Neexistence závislosti mezi nastavením průtoku a velikostí kapek umožňuje flexibilní řízení a nastavení velikosti kapek. Tím se také zbavíte nadměrných a poddimenzovaných kapiček, což znamená žádný odpad a žádné zbytečné znečištění. Síla vrtulového vzduchu směřuje kapalinu dolů a dostává se do spodních částí rostlin

Výkon CDA TECHNOLOGY

Drony L10 a L10Pro poskytují přesné pokrytí díky intenzivnímu proudění vzduchu s technologií CDA

• Není potřeba žádný tlak
• Nastavitelná velikost kapiček +/- 5 %
• Vhodné pro ekologické farmy
• Až o 95 % méně vody
• Až o 60 % méně pesticidů
• Další úspory díky přesnému stříkání
• Průtok: 4,8 l/min
• Minimální úlet postřiku

Polohovací a navigační systém L10 PRO

GNSS

Vícepásmová anténa se připojuje k dvojnásobnému počtu satelitů pro spolehlivější a přesnější určování polohy založené na GNSS – i v obtížném terénu.

RTK

Možnost Plug & Play pro jakoukoli základnu EMLID RTK prostřednictvím antény LoRa: jakmile je základna umístěna, není vyžadováno žádné připojení k internetu ani poskytovatel RTK. Díky přímému spojení mezi základnou a dronem se pilot a dron mohou volně pohybovat v okruhu 8 km. Pomocí antény LoRa jsou korekční data RTK spolehlivě a stabilně dodávána do dronu i v obtížném terénu – nebo v případě ztráty signálu dálkového ovladače.

Uvolňovací systém Trichogramma

ABZ Innovation L10 PRO je vylepšená verze L10 s dalšími funkcemi a možnostmi.

Přesný a účinný systém rozmetání Trichogramma (neboli parazitická vosa) využívá jednu z nejrozšířenějších metod biologické ochrany. Jeho 8litrová nádrž pojme až 800-1200 pelet – v závislosti na velikosti pelet. To umožňuje při jednom vzletu ošetřit až 8-12 hektarů, což představuje hodinový výkon až 36 hektarů. Tento všestranný dávkovací systém je k dispozici pouze pro modely L10 PRO a M12, díky čemuž je lze velmi snadno během několika minut převést na sprej nebo roztírání Trichogramma. Standardní L10 není vybaven pro přijetí dávkovacího systému.

Technologické výhody používání profesionálních stříkacích dronů ABZ Innovation

• Reakce na změny EU ve snižování používání hnojiv a přípravků na ochranu plodin
• Úspora kapaliny díky nasměrování kapek dolů pomocí vzduchu vrtule
• Přesný postřik pouze v oblastech vyžadujících zásah
• Žádná ztráta pod koly zemědělských strojů
• Nezávislost na nemožnosti jízdy těžké techniky na mokrém terénu
• Větší odolnost vůči drsným a větrným povětrnostním podmínkám
• Ekologický a ekonomický pohon bez paliva
• Umožnění přesného postřiku stromů v sadech

Klíčové vlastnosti:

• Kapacita 10L
• Maximální doba visení: 26 min (18 kg)
• Přesnost vznášení: ±10 cm (RTK)
• Rozměry: 1460 x 1020 x 610 [mm]
• Rozměry vrtule: 30 x 9 palců
• Rozměry motoru: 81 x 20 mm
• Napětí baterie: 44,4V
• Hmotnost baterie: 4,7 kg
• Kapacita na hektar: 10 ha/h
• Nastavení velikosti kapky: 40 - 1000 µm
• Šířka pracovního pásu: 1,5 - 6 m
• Maximální průtok kapaliny: 4,8 l/min

Řízení letu:

• trojnásobně redundantní IMU
• přesnost RTK na úrovni centimetrů
• Základní stanice EMLID RTK volitelná pro L10 PRO

Přenos síly:

• 16000mAh baterie
• FOC systém
• Střídavé motory s krytím IPX7

Pokročilé plánování letu:

• Společný vývoj s Széchenyi University of Győr
• Na místě: na základě polohy dronu s přesností RTK
• Předem: SHP nebo KML na základě průzkumu dle vašeho výběru
• Nastavitelná velikost kapky
• Automatická regulace postřiku
• Plánování trasy mezi řádky, nad řádky
• Předdefinované nastavení rozstřiku

Přenosnost:

• Skládací rám
• Generátor 3,2 kVA: 6-8 vzletů/hod
• Generátor 6,3 kVA: 12 vzletů/hod

Součástí sady:

• Profesionální postřikovací dron ABZ Innovation L10 PRO
• Herelink Controller

Volitelný:

Baterie a nabíječka

• Baterie Tattu Plus 1.0 16000 mAh s 12 články pro ABZ Innovation řady L10 a M12
• PC3000H LiPo/LiHV čtyřkanálová nabíječka baterií

Zemědělské užitečné zatížení

• EMLID Reach RS2 - vícepásmový RTK GNSS přijímač s centimetrovou přesností
• Systém SkyInnov Trichogramma s plnou integrací

Kompletní technické specifikace:

Obecné Specifikace

Celková hmotnost (W/A baterie) 13,6 kg

Max. vzletová hmotnost 29 kg

Rozměry 1460 x 1020 x 610 [mm]

Max. doba vznášení 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Přesnost vznášení ±10 cm (RTK) ±2 m (bez RTK)

Rozměry rotoru 30 x 9

Rozměry motoru 81 x 20 mm

Hodnota KV motoru 100 KV

Kapacita baterie 16000 mAh

Napeti baterky 44,4V

Hmotnost baterie 4,7 kg

Stříkání

Výkon na hektar 10 ha/h

Stříkací systém CDA

Počet trysek 2

Velikost kapky 40 – 1000 μm

Nastavitelná velikost kapky ✔

Unášení Nízké riziko

Nastavitelná pracovní šířka 1,5 - 6 m

Bodový postřik ✔

Typ čerpadla Membrána

Maximální průtok 5 l/min

Provozní napětí čerpadla 48V

Provedení práce

Technologie vyvinutá pro

Evropské zemědělské podmínky ✔

IP ochrana IP54

Snadná přepravitelnost ✔

Modulární připojitelnost užitečného zatížení ✔

Vyhýbání se překážkám Na bázi RTK

FPV kamera Vpřed + Dolů

Doba nabíjení baterie ~11 min

Efektivní dosah signálu RC ~8 km

Měření nadmořské výšky LiDAR

Plánování letu

Zdrojový kód softwaru OTEVŘENO

Vytvoření letového plánu na pc ✔

Práce se soubory SHP a KML SHP a KML

Kamera směřující dolů pro

výběr překážek ✔

RTK základna v balení ✔

Bezpečnost dat ✔

Žádný přenos dat na vzdálené servery ✔

Let

Max. rozteč úhelc 30°

Max. provozní rychlost letu 7 m/s

Max. rychlost na úrovni 24 m/s

Max. výška letu 120 m

Max. přípustná rychlost větru 10 m/s
