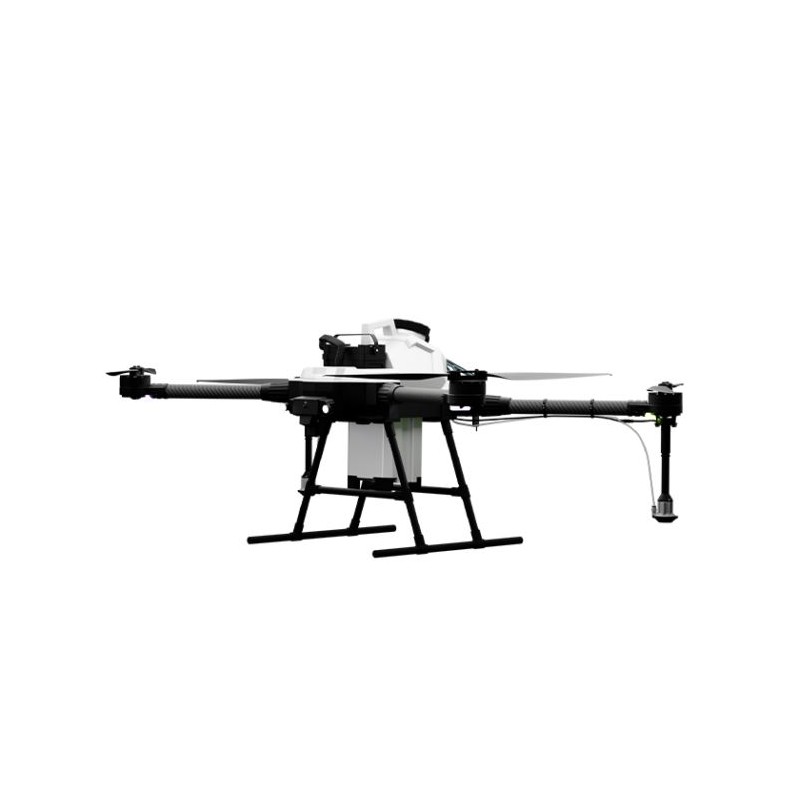

ABZ Innovation L10 PRO Professionaalne pihustusdroon

ABZ Innovation L10 PRO pihustusdroon on disainitud peamiselt kodumaiseid ja Euroopa tingimusi silmas pidades, pakkudes põllumajandustootjatele turvalist, mugavat ja lihtsalt kasutatavat droonitehnoloogiat koos pideva toe ja teenindusega.

Ühendades varasemate turul olnud mudelite eelised tohutu kogemusega, mille oleme saanud droonitööstuses kohaloleku ja tegutsemise ajal, oleme nüüd loonud oma UAV.

L10 PRO-l on LoRa antenni kaudu mis tahes EMLID RTK tugijaama jaoks Plug & Play võimalus, et positsioneerida sentimeetri täpsusega. Seda saab varustada ka Trichogramma puistesüsteemiga ja seda saab muuta minutitega.

Laiendatud versioon – L10 PRO

• L10 CDA pihustussüsteem
• CE sertifikaat
• + L10 PRO RTK süsteem - EMLID Reach RS2 - sentimeetri täpsusega mitmeribaline RTK GNSS vastuvõtja
• + Võimalik varustada Trichogramma puistesüsteemiga

CDA tehnoloogia (kontrollitud tilkade rakendus) – KUKKUTAGE KONTROLLI ALL

Tõhusa pihustamise saladus peitub vedeliku ühtlases ja sihipärases jaotuses.

CDA-tehnoloogias juhitakse harjadeta mootori jõul töövedelik läbi madalsurvetoru pöörlevale kettale. Tsentrifugaaljõu mõjul murduvad tilgad servast lahti, säilitades ühtlase suuruse. Voolukiiruse seadistuse ja tilkade suuruse sõltuvuse puudumine võimaldab tilkade suurust paindlikult reguleerida ja seadistada. See eemaldab ka liiga suured ja alamõõdulised tilgad, mis tähendab, et ei teki jäätmeid ega tarbetut saastumist. Propelleri õhu jõud suunab vedeliku allapoole, jõudes taimede alumistesse osadesse

CDA TECHNOLOGY jõudlus

Droonid L10 ja L10Pro pakuvad täpset katvust tänu intensiivsele õhuvoolule CDA tehnoloogiaga

• Survet pole vaja
• Reguleeritav tilga suurus +/- 5%
• Sobib mahetaludele
• Kuni 95% vähem vett
• Kuni 60% vähem pestitsiide
• Edasine kokkuhoid täppispihustusega
• Voolukiirus: 4,8L/min
• Minimaalne pihustustriiv

L10 PRO positsioneerimis- ja navigatsioonisüsteem

GNSS

Multiband antenn ühendub kaks korda rohkemate satelliitidega, et tagada usaldusväärsem ja täpsem GNSS-põhine positsioneerimine – isegi raskel maastikul.

RTK

Plug & Play võimalus mis tahes EMLID RTK tugijaama jaoks LoRa antenni kaudu: kui baas on leitud, pole Interneti-ühendust ega RTK pakkujat vaja. Tänu otseühendusele baasi ja drooni vahel saavad piloot ja droon vabalt liikuda 8km raadiuses. LoRa antenni kasutades edastatakse RTK parandusandmed droonile usaldusväärselt ja stabiilselt ka raskel maastikul – või juhul, kui kaugjuhtimispuldi signaal kaob.

Trichogramma vabastamise süsteem

ABZ Innovation L10 PRO on L10 täiendatud versioon koos lisafunktsioonide ja võimalustega.

Täpne ja tõhus Trichogramma (või parasiitherilase) levitamissüsteem kasutab üht enim kasutatavat bioloogilise tõrje meetodit. Selle 8-liitrine paak mahutab kuni 800-1200 pelletit – olenevalt pelleti suurusest. See võimaldab ühe õhkutõusmisega töödelda kuni 8-12 hektarit, mis teeb tunnis kuni 36 hektarit. See mitmekülgne doseerimissüsteem on saadaval ainult L10 PRO ja M12 mudelite jaoks, muutes need Trichogramma pihustamiseks või laiali ajamiseks väga lihtsalt mõne minutiga. Standardne L10 ei ole varustatud jaoturisüsteemi vastuvõtmiseks.

ABZ Innovation professionaalsete pihustusdroonide kasutamise tehnoloogilised eelised

• Vastus ELi muudatustele väetiste ja taimekaitsevahendite kasutamise vähendamisel
• Vedeliku kokkuhoid tänu propelleri õhuga tilkade allasuunamisele
• Täpne pihustamine ainult sekkumist vajavates piirkondades
• Põllumajandustehnika rataste all pole kadu
• Sõltumatus raskete masinate võimetusest märjal pinnasel sõita
• Suurem vastupidavus karmidele ja tuulistele ilmastikutingimustele
• Keskkonnasõbralik ja ökonoomne ilma kütuseta
• Võimaldab viljapuuaedades puude täpset pritsimist

Põhijooned:

• Mahutavus 10L
• Maksimaalne hõljumise aeg: 26 min (18 kg)
• Hõljumise täpsus: ±10 cm (RTK)
• Mõõdud: 1460 x 1020 x 610 [mm]
• Propelleri mõõtmed: 30 x 9 tolli
• Mootori mõõdud: 81 x 20 mm
• Aku pinge: 44,4V
• Aku kaal: 4,7 kg
• Võimsus hektari kohta: 10 ha/h
• Piiskade suuruse reguleerimine: 40 - 1000 µm
• Töörihma laius: 1,5 - 6 m
• Maksimaalne vedeliku voolukiirus: 4,8L/min

Lennu juhtimine:

• kolmekordne üleliigne IMU
• sentimeetri tasemel RTK täpsus
• EMLID RTK tugijaam L10 PRO jaoks valikuline

Jõuülekanne:

• 16000 mAh aku
• FOC süsteem
• IPX7 reitinguga harjadeta mootorid

Täpsem lennuplaneerimine:

• Ühisarendus Győri Széchenyi Ülikooliga
• Kohapeal: drooni asukoha alusel RTK täpsusega
• Eelnevalt: SHP või KML teie valitud uuringu põhjal
• Reguleeritav tilga suurus
• Automaatne pihustamise juhtimine
• Marsruudi planeerimine liinide vahel, liinide kohal
• Eelmääratletud pihustusmustri sätted

Kaasaskantavus:

• Kokkupandav raam
• 3,2 kVA generaator: 6-8 starti/tunnis
• 6,3 kVA generaator: 12 starti/tunnis

Komplektis:

• Professionaalne pihustusdroon ABZ Innovation L10 PRO
• Siinlingi kontroller

Valikuline:

Aku ja laadija

• Tattu Plus 1.0 16000 mAh aku 12 elemendiga ABZ Innovation L10 seeria ja M12 jaoks
• PC3000H LiPo/LiHV nelja kanaliga akulaadija

Põllumajanduslikud koormused

• EMLID Reach RS2 - sentimeetri täpsusega mitmeribaline RTK GNSS vastuvõtja
• SkyInnov Trichogramma puistesüsteem täieliku integratsiooniga

Täielikud tehnilised andmed:

Üldised spetsifikatsioonid

Kogukaal (W/A patareid) 13,6 kg

Max stardikaal 29 kg

Mõõtmed 1460 x 1020 x 610 [mm]

Max hõljumise aeg 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Hõljumise täpsus ±10 cm (RTK) ±2m (ilma RTKta)

Rootori mõõtmed 30x9

Mootori mõõtmed 81 x 20 mm

Mootori KV väärtus 100 KV

Aku mahutavus 16000 mAh

Aku pinge 44,4V

Aku kaal 4,7 kg

Pihustamine

Tulemuslikkus hektari kohta 10 ha/h

Pihustussüsteem CDA

Düüside arv 2

Piiskade suurus 40 – 1000 μm

Reguleeritav tilga suurus ✔

Triivimine Madal risk

Reguleeritav töölaius 1,5-6 m

Kohtpihustamine ✔

Pumba tüüp Membraan

Maksimaalne vooluhulk 5L/min

Pumba tööpinge 48V

Tööde teostamine

Tehnoloogia, mis on välja töötatud

Euroopa põllumajandustingimused ✔

IP kaitse IP54

Lihtne transporditavus ✔

Modulaarne kandevõime kinnitatavus ✔

Takistuste vältimine RTK-põhine

FPV kaamera Edasi + alla

Aku laadimisaeg ~11 min

RC efektiivne signaalivahemik ~8 km

Kõrguse mõõtmine LiDAR

Lennu planeerimine

Tarkvara lähtekood Avatud

Lennuplaani koostamine arvutis ✔

SHP- ja KML-failide käsitlemine SHP ja KML

Allapoole suunatud kaamera jaoks

takistuste valik ✔

RTK alus pakendis ✔

Andmete turvalisus ✔

Andmeedastus kaugserveritesse puudub ✔

Lend

Max kaldenurkc 30°

Max operatiivne lennukiirus 7 m/s

Max taseme kiirus 24 m/s

Max lennukõrgus 120 m

Max talutav tuulekiirus 10 m/s
