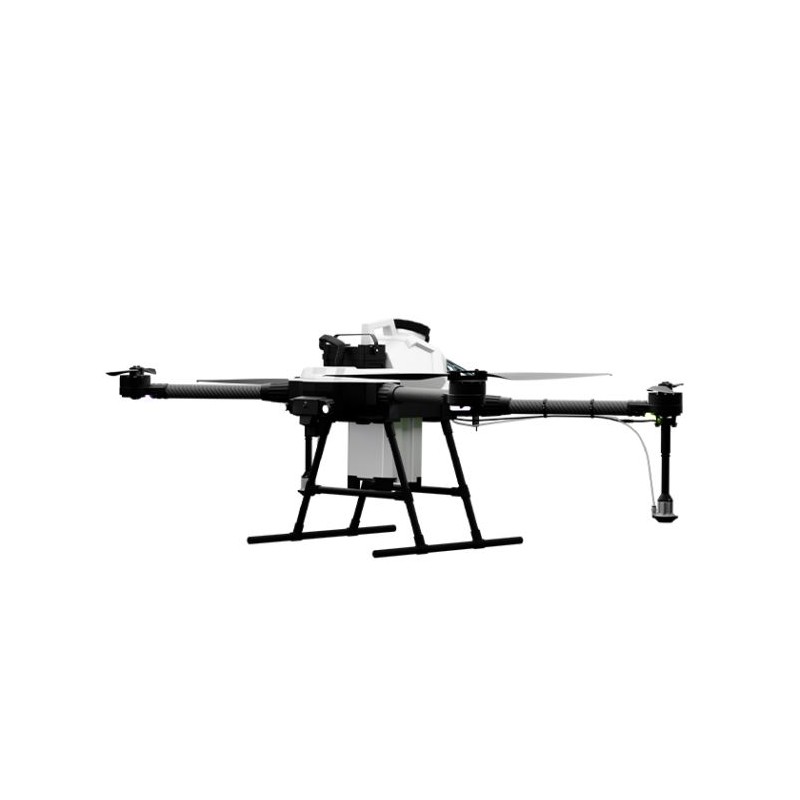

ABZ Innovation L10 PRO Profesionalni dron za prskanje

Dron za prskanje ABZ Innovation L10 PRO dizajniran je uglavnom imajući na umu domaće i europske uvjete, nudeći poljoprivrednim proizvođačima sigurnu, prikladnu i jednostavnu za korištenje tehnologiju drona uz stalnu podršku i servis.

Kombinirajući prednosti prethodnih modela na tržištu s golemim iskustvom koje smo stekli tijekom naše prisutnosti i rada u industriji bespilotnih letjelica, sada smo stvorili vlastitu UAV.

L10 PRO ima opciju Plug & Play za bilo koju baznu stanicu EMLID RTK putem LoRa antene, za pozicioniranje s točnošću na razini centimetra. Također se može opremiti sustavom za rasipanje Trichogramma i može se pretvoriti u nekoliko minuta.

Proširena verzija - L10 PRO

• L10 CDA sustav prskanja
• CE certifikat
• + L10 PRO RTK sustav - EMLID Reach RS2 - višepojasni RTK GNSS prijemnik s centimetarskom preciznošću
• + Može se opremiti sustavom za rasipanje Trichogramma

CDA Tehnologija (Controlled Droplet Application) - DROP POD KONTROLOM

Tajna učinkovitog prskanja leži u ravnomjernoj i ciljanoj raspodjeli tekućine.

U CDA tehnologiji, sa snagom motora bez četkica, radna tekućina se dovodi kroz niskotlačni vod do rotirajućeg diska. Kroz centrifugalnu silu, kapljice se odvajaju od ruba zadržavajući jednoliku veličinu. Nedostatak ovisnosti između postavke brzine protoka i veličine kapljice omogućuje fleksibilnu kontrolu i podešavanje veličine kapljice. Time se također uklanjaju prevelike i premale kapljice, što znači da nema otpada i nepotrebne kontaminacije. Sila zraka propelera usmjerava tekućinu prema dolje dopirući do donjih dijelova biljaka

Performanse CDA TEHNOLOGIJE

L10 i L10Pro dronovi pružaju preciznu pokrivenost zahvaljujući intenzivnom protoku zraka s CDA tehnologijom

• Nije potreban pritisak
• Podesiva veličina kapljice +/- 5%
• Pogodno za organske farme
• Do 95% manje vode
• Do 60% manje pesticida
• Daljnje uštede uz precizno prskanje
• Protok: 4,8L/min
• Minimalno zanošenje spreja

L10 PRO sustav za pozicioniranje i navigaciju

GNSS

Višepojasna antena povezuje se s dvostruko više satelita za pouzdanije i točnije pozicioniranje temeljeno na GNSS-u – čak i na teškom terenu.

RTK

Opcija Plug & Play za bilo koju baznu stanicu EMLID RTK putem LoRa antene: nakon što se baza pronađe, nije potrebna internetska veza ili pružatelj RTK usluga. Zahvaljujući izravnoj vezi između baze i drona, pilot i dron mogu se slobodno kretati u krugu od 8 km. Korištenjem LoRa antene, podaci o RTK korekciji se pouzdano i stabilno dostavljaju dronu, čak i na teškom terenu – ili u slučaju gubitka signala daljinskog upravljača.

Trichogramma sustav oslobađanja

ABZ Innovation L10 PRO je nadograđena verzija L10 s dodatnim značajkama i mogućnostima.

Precizan i učinkovit sustav za širenje Trichogramma (ili parazitske ose) koristi jednu od najčešće korištenih metoda biološke kontrole. Njegov spremnik od 8 litara može primiti do 800-1200 peleta – ovisno o veličini peleta. To omogućuje obradu do 8-12 hektara u jednom uzletu, što iznosi učinak do 36 hektara po satu. Ovaj svestrani sustav raspršivanja dostupan je samo za modele L10 PRO i M12, što ih čini konvertibilnim za raspršivanje ili raspršivanje Trichogramma vrlo jednostavno, u roku od nekoliko minuta. Standardni L10 nije opremljen za primanje sustava dozatora.

Tehnološke prednosti korištenja profesionalnih bespilotnih letjelica ABZ Innovation

• Odgovor na promjene u EU u smanjenju upotrebe gnojiva i sredstava za zaštitu usjeva
• Ušteda tekućine zahvaljujući usmjeravanju kapljica zrakom propelera prema dolje
• Precizno prskanje samo u područjima gdje je potrebna intervencija
• Nema gubitaka pod kotačima poljoprivrednih strojeva
• Neovisnost o nemogućnosti vožnje teških strojeva po mokrom tlu
• Veća otpornost na oštre i vjetrovite vremenske uvjete
• Ekološki i ekonomično pogonjen bez goriva
• Omogućuje precizno prskanje stabala u voćnjacima

Glavne značajke:

• Kapacitet 10L
• Maksimalno vrijeme lebdenja: 26 min (18 kg)
• Preciznost lebdenja: ±10 cm (RTK)
• Dimenzije: 1460 x 1020 x 610 [mm]
• Dimenzije propelera: 30 x 9 inča
• Dimenzije motora: 81 x 20 mm
• Napon baterije: 44,4V
• Težina baterije: 4,7 kg
• Kapacitet po hektaru: 10 ha/h
• Podešavanje veličine kapljica: 40 - 1000 µm
• Širina radne trake: 1,5 - 6 m
• Maksimalni protok tekućine: 4,8L/min

Kontrola leta:

• trostruko redundantni IMU
• centimetarska RTK točnost
• EMLID RTK bazna stanica nije obavezna za L10 PRO

Prijenos snage:

• Baterija 16000mAh
• FOC sustav
• Motori bez četkica s oznakom IPX7

Napredno planiranje leta:

• Zajednički razvoj sa Sveučilištem Széchenyi u Győru
• Na licu mjesta: na temelju položaja drona s RTK preciznošću
• Prethodno: SHP ili KML na temelju ankete po izboru
• Podesiva veličina kapljica
• Automatska kontrola prskanja
• Planiranje rute između linija, iznad linija
• Unaprijed definirane postavke uzorka prskanja

Prenosivost:

• Sklopivi okvir
• Generator 3,2 kVA: 6-8 uzleta/sat
• Generator 6,3 kVA: 12 uzleta/sat

Uključeno u set:

• Profesionalni dron za prskanje ABZ Innovation L10 PRO
• Herelink Controller

izborno:

Baterija i punjač

• Tattu Plus 1.0 16000 mAh baterija s 12 ćelija za ABZ Innovation L10 serije i M12
• PC3000H LiPo/LiHV četverokanalni punjač baterija

Poljoprivredna nosivost

• EMLID Reach RS2 - višepojasni RTK GNSS prijemnik sa centimetarskom preciznošću
• Sustav rasipanja SkyInnov Trichogramma s potpunom integracijom

Potpune tehničke specifikacije:

Opće specifikacije

Ukupna težina (W/A baterije) 13,6 kg

Maks. težina polijetanja 29 kg

Dimenzije 1460 x 1020 x 610 [mm]

Maks. vrijeme lebdenja 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Preciznost lebdenja ±10 cm (RTK) ±2m (bez RTK)

Dimenzije rotora 30 x 9

Dimenzije motora 81 x 20 mm

KV vrijednost motora 100 KV

Kapacitet baterije 16000 mAh

Napon baterije 44,4V

Težina baterije 4,7 kg

Prskanje

Učinak po hektaru 10 ha/h

Sustav prskanja CDA

Broj mlaznica 2

Veličina kapljice 40 – 1000 μm

Podesiva veličina kapljica ✔

Zanos Niski rizik

Podesiva radna širina 1,5 - 6 m

Točkasto prskanje ✔

Vrsta pumpe Membrana

Maksimalni protok 5L/min

Radni napon pumpe 48V

Izvođenje radova

Tehnologija razvijena za

Europski poljoprivredni uvjeti ✔

IP zaštita IP54

Jednostavna transportabilnost ✔

Modularna mogućnost pričvršćivanja korisnog tereta ✔

Izbjegavanje prepreka baziran na RTK

FPV kamera Naprijed + dolje

Vrijeme punjenja baterije ~11 min

Efektivni raspon signala RC ~8 km

Mjerenje nadmorske visine LiDAR

Planiranje leta

Izvorni kod softvera Otvoren

Izrada plana leta na računalu ✔

Rukovanje SHP i KML datotekama SHP i KML

Kamera okrenuta prema dolje za

izbor prepreka ✔

RTK baza u paketu ✔

Sigurnost podataka ✔

Nema prijenosa podataka na udaljene poslužitelje ✔

Let

Maks. kut nagiba 30°

Maks. operativna brzina leta 7 m/s

Maks. razina brzine 24 m/s

Maks. visina leta 120 m

Maks. podnošljiva brzina vjetra 10 m/s
