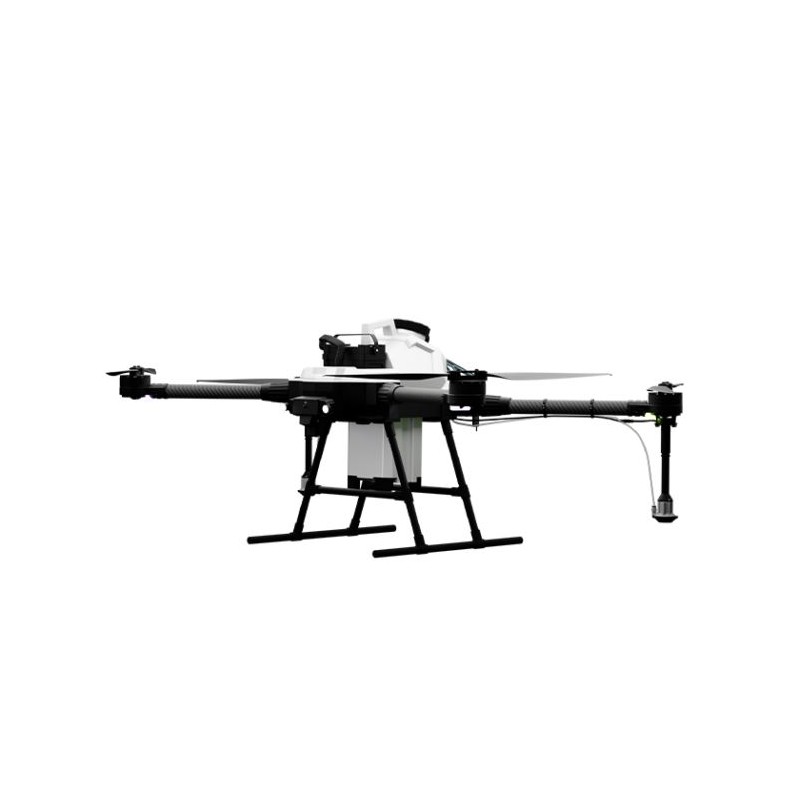

ABZ Innovation L10 PRO Professionele spuitdrone

De ABZ Innovation L10 PRO-spuitdrone is voornamelijk ontworpen met de binnenlandse en Europese omstandigheden in het achterhoofd, en biedt landbouwproducenten veilige, handige en gebruiksvriendelijke dronetechnologie met continue ondersteuning en service.

Door de voordelen van eerdere modellen op de markt te combineren met de enorme ervaring die we hebben opgedaan tijdens onze aanwezigheid en operatie in de drone-industrie, hebben we nu onze eigen UAV gecreëerd.

De L10 PRO heeft een Plug & Play-optie voor elk EMLID RTK-basisstation via LoRa-antenne, voor positionering met nauwkeurigheid op centimeterniveau. Hij kan ook worden uitgerust met een Trichogramma-strooisysteem en kan in enkele minuten worden omgebouwd.

Uitgebreide versie - L10 PRO

• L10 CDA spuitsysteem
• CE-certificering
• + L10 PRO RTK-systeem - EMLID Reach RS2 - multi-band RTK GNSS-ontvanger met centimeterprecisie
• + Kan worden uitgerust met een Trichogramma-strooisysteem

CDA-technologie (Controlled Droplet Application) - DROP ONDER CONTROLE

Het geheim van effectief spuiten ligt in de gelijkmatige en gerichte verdeling van de vloeistof.

In CDA-technologie, met de kracht van een borstelloze motor, wordt de werkvloeistof via een lagedrukleiding naar de roterende schijf gevoerd. Door middelpuntvliedende kracht breken druppels weg van de rand en behouden ze een uniforme grootte. Het ontbreken van afhankelijkheid tussen de instelling van het debiet en de druppelgrootte maakt een flexibele regeling en instelling van de druppelgrootte mogelijk. Hierdoor worden ook te grote en ondermaatse druppels verwijderd, wat betekent dat er geen afval en geen onnodige vervuiling is. De kracht van de propellerlucht leidt de vloeistof naar beneden en bereikt de lagere delen van de planten

Prestaties van CDA-TECHNOLOGIE

L10- en L10Pro-drones bieden nauwkeurige dekking dankzij een intense luchtstroom met CDA-technologie

• Geen druk vereist
• Instelbare druppelgrootte +/- 5%
• Geschikt voor biologische boerderijen
• Tot 95% minder water
• Tot 60% minder pesticiden
• Verdere besparingen met precisiespuiten
• Debiet: 4,8 l/min
• Minimale sproeidrift

Het positionerings- en navigatiesysteem van de L10 PRO

GNSS

De multibandantenne maakt verbinding met twee keer zoveel satellieten voor een betrouwbaardere, nauwkeurigere op GNSS gebaseerde plaatsbepaling, zelfs op moeilijk terrein.

RTK

Plug & Play-optie voor elk EMLID RTK-basisstation via LoRa-antenne: zodra het basisstation is gelokaliseerd, is geen internetverbinding of RTK-provider vereist. Dankzij de directe verbinding tussen de basis en de drone kunnen de piloot en de drone vrij bewegen binnen een straal van 8 km. Met behulp van de LoRa-antenne worden RTK-correctiegegevens betrouwbaar en stabiel aan de drone geleverd, zelfs op moeilijk terrein – of als het signaal van de afstandsbediening wegvalt.

Trichogramma-vrijgavesysteem

De ABZ Innovation L10 PRO is een verbeterde versie van de L10 met extra functies en mogelijkheden.

Het precieze en effectieve verspreidingssysteem van Trichogramma (of sluipwesp) maakt gebruik van een van de meest gebruikte biologische bestrijdingsmethoden. De tank van 8 liter kan tot 800-1200 pellets bevatten, afhankelijk van de grootte van de pellets. Hierdoor kan tot 8-12 hectare in één keer worden behandeld, wat neerkomt op een prestatie per uur van maximaal 36 hectare. Dit veelzijdige doseersysteem is alleen beschikbaar voor de L10 PRO- en M12-modellen, waardoor deze kunnen worden omgebouwd om Trichogramma zeer gemakkelijk te spuiten of te verspreiden, binnen enkele minuten. De standaard L10 is niet uitgerust om het dispensersysteem te ontvangen.

Technologische voordelen van het gebruik van professionele spuitdrones van ABZ Innovation

• Reactie op EU-veranderingen in het terugdringen van het gebruik van kunstmest en gewasbeschermingsmiddelen
• Vloeistofbesparing door druppels naar beneden te richten met propellerlucht
• Nauwkeurig spuiten alleen in gebieden die ingrijpen vereisen
• Geen verlies onder de wielen van landbouwmachines
• Onafhankelijkheid van het onvermogen van zware machines om op natte grond te rijden
• Grotere weerstand tegen barre en winderige weersomstandigheden
• Milieuvriendelijk en zuinig aangedreven zonder brandstof
• Nauwkeurig spuiten van bomen in boomgaarden mogelijk maken

Belangrijkste kenmerken:

• Inhoud 10L
• Maximale zweeftijd: 26 min (18 kg)
• Zweefprecisie: ±10 cm (RTK)
• Afmetingen: 1460 x 1020 x 610 [mm]
• Propellerafmetingen: 30 x 9 inch
• Motorafmetingen: 81 x 20 mm
• Accuspanning: 44,4V
• Gewicht batterij: 4,7 kg
• Capaciteit per hectare: 10 ha/u
• Aanpassing druppelgrootte: 40 - 1000 µm
• Werkbandbreedte: 1,5 - 6 m
• Maximaal vloeistofdebiet: 4,8 l/min

Vluchtcontrole:

• drievoudig redundante IMU
• RTK-nauwkeurigheid op centimeterniveau
• EMLID RTK-basisstation optioneel voor L10 PRO

Krachtoverbrenging:

• 16000 mAh batterij
• FOC-systeem
• Borstelloze motoren met IPX7-classificatie

Geavanceerde vluchtplanning:

• Gezamenlijke ontwikkeling met Széchenyi Universiteit van Győr
• Ter plaatse: gebaseerd op de positie van de drone met RTK-nauwkeurigheid
• Vooraf: SHP of KML op basis van onderzoek naar keuze
• Instelbare druppelgrootte
• Automatische spraycontrole
• Routeplanning tussen lijnen, boven lijnen
• Voorgedefinieerde spuitpatrooninstellingen

Draagbaarheid:

• Opvouwbaar frame
• Generator 3,2 kVA: 6-8 starts/uur
• Generator 6,3 kVA: 12 starts/uur

Inbegrepen in de set:

• Professionele spuitdrone ABZ Innovation L10 PRO
• Hierlink Controller

Optioneel:

Accu en oplader

• Tattu Plus 1.0 16000 mAh batterij met 12 cellen voor ABZ Innovation L10 serie en M12
• PC3000H LiPo/LiHV vierkanaals batterijlader

Agrarische ladingen

• EMLID Reach RS2 - multi-band RTK GNSS-ontvanger met centimeterprecisie
• SkyInnov Trichogramma-strooisysteem met volledige integratie

Volledige technische specificaties:

Algemene specificaties

Totaal gewicht (W/A batterijen) 13,6 kg

Max. startgewicht 29 kg

Dimensies 1460 x 1020 x 610 [mm]

Max. zwevende tijd 26 minuten (18 kg) 12,5 minuten (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Zwevende precisie ±10 cm (RTK) ±2m (zonder RTK)

Rotor afmetingen 30 x 9

Motorische afmetingen 81 x 20 mm

Motor KV-waarde 100 KV

Batterij capaciteit 16000 mAh

Batterij voltage 44,4V

Batterij gewicht 4,7kg

Sproeien

Prestaties per hectare 10 ha/u

Sproeisysteem CDA

Aantal spuitmonden 2

Druppelgrootte 40 – 1000 μm

Instelbare druppelgrootte ✔

Drift Laag risico

Verstelbare werkbreedte 1,5 - 6 meter

Spot spuiten ✔

Pomp type Membraan

Maximale stroom 5L/min

Bedrijfsspanning van de pomp 48V

Uitvoering van werkzaamheden

Technologie ontwikkeld voor

Europese landbouwomstandigheden ✔

IP-bescherming IP54

Gemakkelijk transporteerbaar ✔

Koppelbaarheid van modulaire ladingen ✔

Obstakel vermijden RTK-gebaseerd

FPV-camera Vooruit + Neerwaarts

Oplaadtijd batterij ~ 11 min

Effectief signaalbereik van RC ~8 km

Hoogte meting LiDAR

Vlucht plannen

Softwarebroncode Open

Vluchtplan maken op een pc ✔

Afhandelen van SHP- en KML-bestanden SHP en KML

Neerwaarts gerichte camera voor

hindernis selectie ✔

RTK-basis in het pakket ✔

Dataveiligheid ✔

Geen gegevensoverdracht naar externe servers ✔

Vlucht

Max. hellingshoekc 30°

Max. operationele vliegsnelheid 7 meter per seconde

Max. niveau snelheid 24 meter per seconde

Max. vlucht hoogte 120 meter

Max. aanvaardbare windsnelheid 10 meter per seconde
