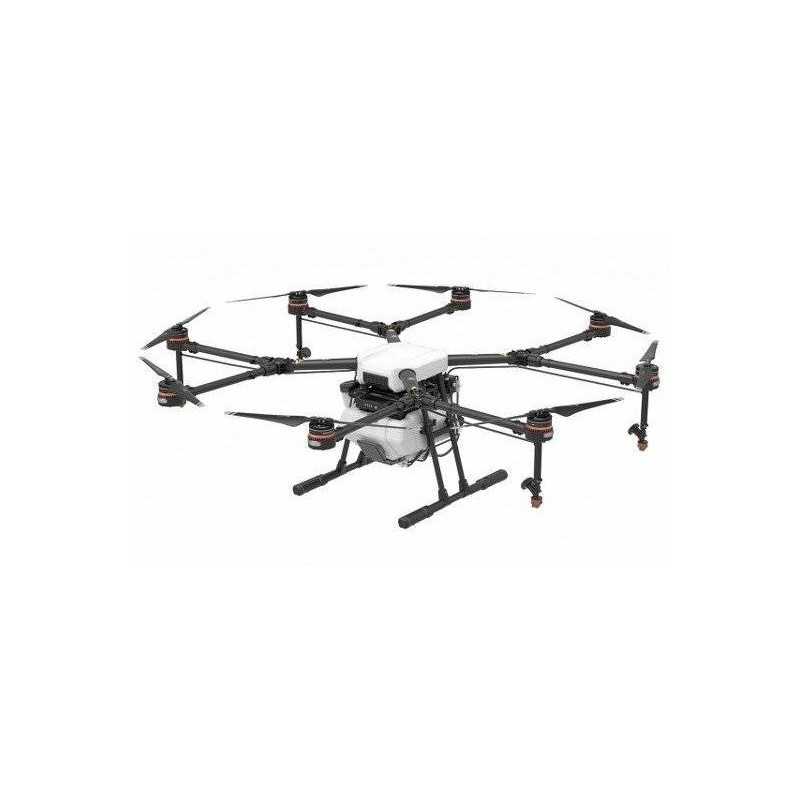

DJI AGRAS MG-1S Landwirtschaftsdrohne

Der Agras MG-1S integriert eine Reihe hochmoderner DJI -Technologien, darunter den neuen A3 Flight Controller und ein Radarsensorsystem, das für zusätzliche Zuverlässigkeit während des Fluges sorgt. Das Sprühsystem und der Durchflusssensor gewährleisten einen präzisen Betrieb. Bei Verwendung mit dem MG Intelligent Operation Planning System und der DJI Agriculture Management Platform kann ein Benutzer den Betrieb planen, Flüge in Echtzeit verwalten und den Betriebsstatus des Flugzeugs genau überwachen. Die MG-1S ist ein Hochleistungsflugzeug, das umfassende Lösungen für die landwirtschaftliche Pflege bieten kann.

A3 FLUGSTEUERUNG

Ausgestattet mit dem fortschrittlichen A3 Flight Controller von DJI ist der MG-1S in der Lage, ein hohes Maß an Zuverlässigkeit zu bieten. Sein Algorithmus wurde für den Einsatz in der Landwirtschaft optimiert und sorgt für einen stabilen Flug auch bei schwappenden Flüssigkeiten. Darüber hinaus umfasst das redundante Design des A3 zwei Kompasse. Wenn bei einem Sensor ein Fehler auftritt, schaltet das System automatisch auf den anderen Sensor um, um einen sicheren und zuverlässigen Flug fortzusetzen.

RADARERKENNUNG

Drei hochpräzise Mikrowellenradare sind an der vorderen Böschung, der hinteren Böschung und dem Boden des Sprühtanks platziert. Radare an vorderen und hinteren Hängen erkennen das Gelände und ermöglichen dem Flugzeug, seine Höhe ungefähr anzupassen. Das Abwärtsradar liefert dann eine hochpräzise Höhe. Während das Radar scannt, ist der MG-1S in der Lage, die Veränderung des Geländes wahrzunehmen, seine Höhe anzupassen und seine Höhe über den Feldfrüchten beizubehalten.

PRÄZISIONSSPRITZEN

Ein neues Sprühsystem ermöglicht ein genaueres Sprühen. Mit zwei kompatiblen Pumpen, die das vordere und das hintere Düsenpaar separat steuern, stehen jetzt drei Sprühmodi zur Verfügung: Vorwärtssprühen, Rückwärtssprühen und Vollsprühen. Der neue Drucksensor und Durchflusssensor überwachen die Sprührate in Echtzeit und ermöglichen eine dynamische Steuerung der Sprühgeschwindigkeit und -menge während des Betriebs. Düsen mit verlängerten Sprühauslegern wurden verwendet, um die nach unten gerichteten Luftströme besser zu nutzen. Dieses Sprühsystem reagiert jetzt genauer auf Befehle und erhöht die Genauigkeit und Effektivität der Sprühvorgänge.

MG INTELLIGENTES BETRIEBSPLANUNGSSYSTEM

Planen und bearbeiten Sie Flugrouten intelligent mit dem MG-1S. Wenn Sie die Flüssigkeitsmenge pro Bereich einstellen, berechnet das Fluggerät die verbleibenden Parameter für Sie, was den Komfort erhöht. Sie können auch zwischen dem effizienten Modus und dem intensiven Sprühmodus für unterschiedliche Betriebsanforderungen wählen.

PROFESSIONELLER CONTROLLER

Der MG-1S-Controller verfügt über ein helles 5,5-Zoll-/1080p-Display, das auch bei starker Sonneneinstrahlung gut sichtbar ist. Mit einem integrierten Betriebsplanungssystem können Benutzer den Controller verwenden, um die Arbeitseffizienz zu steigern. Der Akku des Controllers unterstützt eine Arbeitszeit von bis zu 5 Stunden und ermöglicht so einen langjährigen Außeneinsatz.

• Heller Bildschirm
• Betriebsplanungssystem
• 5 Stunden Arbeitszeit

DJI LANDWIRTSCHAFTSMANAGEMENTPLATTFORM

DJI bietet zusammen mit dem MG-1S eine umfassende Sprühmanagementplattform. Verwenden Sie die Plattform, um den Flugstatus jedes Flugzeugs zu überwachen, den Sprühstatus zu meistern und Ihr Sprühteam zu verwalten, um die Arbeitseffizienz zu verbessern. Sie können jedem Bediener auch Felder zuweisen und bereitgestellte Felder überprüfen. Durch die gemeinsame Nutzung intelligenter Planung mit den Bedienern wird die Verwaltung der Spritzvorgänge effizienter und wirtschaftlicher, da die Bediener wiederholtes Spritzen vermeiden können.

OPTIMIERTE MECHANISCHE STRUKTUR

Der Rahmenarm des MG-1S ist abnehmbar und das Fahrwerk wurde optimiert, wodurch potenzielle Wartungskosten gesenkt werden. Zum Schutz der ESCs wurde ein wasserfester Film hinzugefügt. Das Flüssigkeitsventil wurde an der Seite der Förderpumpe platziert, und die Förderpumpe befindet sich über dem Sprühtank, wodurch die Flüssigkeitseinspritzung, Demontage und Reinigung bequemer werden.

INTELLIGENTE FLUGBATTERIE

Der MG-1S verwendet einen intelligenten Akku mit einer Kapazität von 12000 mAh, er kann 22 Minuten* ohne Last schweben. Außerhalb der Batterie sind eine hochfeste Schutzhülle und Dämpfer angebracht, und auch die Kabel sind für Sicherheit und Zuverlässigkeit gut geschützt. Darüber hinaus bietet die Batterie eine stabilere Spannung, wodurch ihre Lebensdauer verlängert wird.

BATTERIE-LADENABE

Ein speziell entwickelter Lade-Hub verbindet bis zu 6 Batterien, und jedes intelligente Ausgleichsladegerät kann 2 Lade-Hubs anschließen. Insgesamt können 12 Akkus nacheinander angeschlossen und geladen werden, was Ihnen das lästige Wechseln der Akkus zum Laden erspart. Es kann die Spannungen jeder Batterie beim Laden ausgleichen, was eine längere Batterielebensdauer ermöglicht.

LÖSUNGSPAKET LANDWIRTSCHAFT 2.0

Das Agriculture Solution Package 2.0 ist eine umfassende Drohnenlösung für Hersteller von Flugzeugen für die Landwirtschaft. Es besteht aus dem A3-AG 2.0/N3-AG 2.0 Flight Controller, der Agricultural Management Unit (AMU), einer Förderpumpe, hochpräzisen Mikrowellenradaren, einem kundenspezifischen Industriecontroller, einem Durchflussmesser und den Antriebssystemen der E-Serie. Ebenfalls enthalten ist die neu hinzugefügte DJI Agriculture Management Platform und ein hochpräzises Hindernisvermeidungs-Radarmodul. Das Agriculture Solution Package 2.0 versetzt Hersteller in die Lage, dedizierte und anpassbare Flugplattformen zu entwickeln und sich an unterschiedliche Bedürfnisse, Umgebungen und Anforderungen anzupassen.

FLUGZEUGRAHMEN

Diagonaler Radstand 1515mm

Rahmenarmlänge 625 mm, 1471 mm × 1471 mm × 482 mm (ausgeklappter Arm, ohne Propeller)

Maße 1471 mm × 1471 mm × 482 mm (ausgeklappter Arm, ohne Propeller) 780 mm × 780 mm × 482 mm (eingeklappter Arm)

SPRÜHSYSTEM

FLÜSSIGKEITSTANK

Volumen 10 L

Standardbetriebsnutzlast 10 kg

Maximale Batteriegröße 151 mm × 195 mm × 70 mm

DÜSE

Modell XR11001VS (0,379 l/min)

Modell empfehlen TK-VK8 (0,525 l/min)

Menge 4

Tröpfchengröße XR11001VS: 130 - 250 μm (je nach Arbeitsumgebung und Sprühgeschwindigkeit)

FLUGPARAMETER

Gesamtgewicht 10 kg (ohne Akku)

Standard-Startgewicht 23,8 kg

Maximales Startgewicht 24,8 kg (auf Meereshöhe)

Maximales Schub-Gewichts-Verhältnis 1,71 (bei 23,8 kg Abfluggewicht)

Power-Batterie Von DJI vorgesehener Akku (MG-12000S)

Maximaler Stromverbrauch 6400 W

Schwebender Stromverbrauch 3800 W (bei 23,8 kg Abfluggewicht)

Schwebezeit* 22 min (bei 12000 mAh und 13,8 kg Startgewicht) 10 min (bei 12000 mAh und 23,8 kg Startgewicht) * Schwebezeit auf Meereshöhe bei Windgeschwindigkeiten unter 3 m/s.

Maximale Betriebsgeschwindigkeit 7 m/s

Maximale Fluggeschwindigkeit 12 m/s (P & F Modus, mit GPS) 15 m/s (A Modus)

Max. Betriebsobergrenze über dem Meeresspiegel 2000 m

Empfohlene Betriebstemperatur 0 ℃ bis 40 ℃

RADARMODUL

Erfassungsbereich 1- 5 m

Arbeitsbereich 1,5 - 3,5 m

Präzision

LADEGERÄT FÜR DIE FERNBEDIENUNG

Modell A14-057N1A

Stromspannung 17,4 V

Nennleistung 57 W

FERNBEDIENUNG

Modell DLG60A

Arbeitsfrequenz 2,400 GHz bis 2,483 GHz

Maximale Übertragungsreichweite 1 km (frei, störungsfrei)

EIRP ≤20 dBm

Eingebaute Batterie 9000 mAh, 2S LiPo

Ausgangsleistung 7 W

Betriebstemperaturbereich -10 ℃ bis 40 ℃

Lagertemperaturbereich Weniger als 3 Monate: -20 bis 45℃, Mehr als 3 Monate: 22 bis 28℃

Ladetemperaturbereich 5 ℃ bis 40 ℃

ANTRIEBSSYSTEM

MOTOR

Statorgröße 60 × 10 mm

KV 130 UpM/V

Maximaler Schub 5,1 kg/Rotor

Maximale Kraft 770 W

Gewicht 280 g (mit Lüfter)

FALTBARER PROPELLER

Material Hochleistungskunststoffe

Durchmesser/Steigung 21 × 7 Zoll

Gewicht 58 gr

ESC

Max. zulässiger Strom (kontinuierlich) 25 A

Betriebsspannung 50,4 V (12S LiPo)

PWM-Frequenz ansteuern 12kHz
