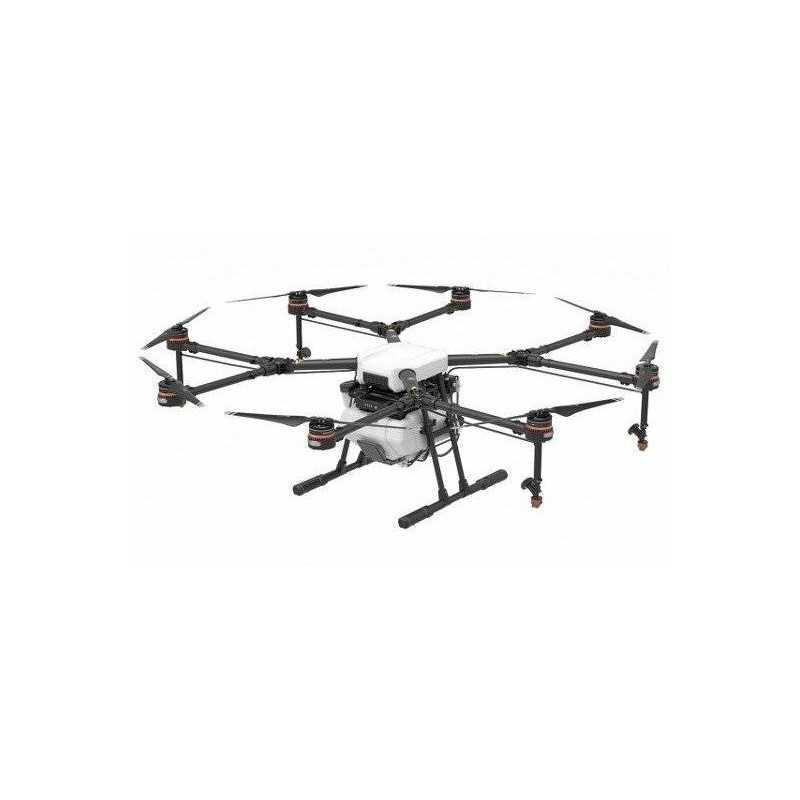

DJI AGRAS MG-1S kmetijski dron

Agras MG-1S združuje številne vrhunske tehnologije DJI , vključno z novim krmilnikom letenja A3 in sistemom radarskega zaznavanja, ki zagotavlja dodatno zanesljivost med letom. Škropilni sistem in senzor pretoka zagotavljata natančno delovanje. Pri uporabi s sistemom za načrtovanje inteligentnih operacij MG in platformo za upravljanje kmetijstva DJI lahko uporabnik načrtuje operacije, upravlja lete v realnem času in pozorno spremlja stanje delovanja letala. MG-1S je visokozmogljivo letalo, ki lahko ponudi celovite rešitve za oskrbo kmetijstva.

A3 KONTROLOR LETA

MG-1S je opremljen z DJI -jevim naprednim krmilnikom letenja A3 in zagotavlja visoko raven zanesljivosti. Njegov algoritem je bil optimiziran za uporabo v kmetijstvu, kar zagotavlja stabilen let tudi z brizganjem tekočin. Poleg tega redundantna zasnova A3 vključuje dvojna kompasa. Če pride do napake na enem senzorju, bo sistem samodejno preklopil na drugega senzorja za nadaljevanje varnega in zanesljivega leta.

RADARSKO ZAZNAVANJE

Trije visoko natančni mikrovalovni radarji so nameščeni na sprednjem pobočju, zadnjem pobočju in na dnu škropilnega rezervoarja. Radarji na sprednjem in zadnjem pobočju zaznavajo teren, kar letalu omogoča približno prilagoditev višine. Radar navzdol nato zagotavlja visoko natančno višino. Ko radarji skenirajo, je MG-1S sposoben zaznati spremembe terena, prilagoditi svojo nadmorsko višino in vzdrževati svojo nadmorsko višino nad posevki.

NATANČNO ŠPRIŠENJE

Nov škropilni sistem omogoča natančnejše škropljenje. Z dvema združljivima črpalkama, ki ločeno krmilita sprednji par in zadnji par šob, so zdaj na voljo trije načini pršenja: pršenje naprej, pršenje nazaj in polno pršenje. Novi senzor tlaka in senzor pretoka spremljata stopnjo škropljenja v realnem času, kar omogoča dinamičen nadzor nad hitrostjo in količino škropljenja med delovanjem. Za boljši izkoristek zračnih tokov navzdol so bile uporabljene šobe s podaljšanimi razpršilnimi rokami. Ta škropilni sistem se zdaj natančneje odziva na ukaze, kar dodaja natančnost in učinkovitost škropljenju.

MG INTELIGENTNI SISTEM NAČRTOVANJA DELOVANJA

Z MG-1S pametno načrtujte in urejajte poti leta. Ko nastavite količino tekočine za območje, bo letalo namesto vas izračunalo preostale parametre, kar bo povečalo udobje. Izbirate lahko tudi med učinkovitim načinom in intenzivnim načinom škropljenja za različne potrebe delovanja.

PROFESIONALNI KONTROLOR

Krmilnik MG-1S vključuje svetel 5,5-palčni/1080p zaslon, ki je viden tudi pod močno sončno svetlobo. Z vgrajenim sistemom za načrtovanje delovanja lahko uporabniki s krmilnikom povečajo delovno učinkovitost. Baterija krmilnika podpira čas delovanja do 5 ur, kar omogoča dolgotrajno delovanje na prostem.

• Svetel zaslon
• Sistem načrtovanja delovanja
• 5-urni delovni čas

DJI PLATFORMA ZA UPRAVLJANJE KMETIJSTVA

DJI skupaj z MG-1S ponuja celovito platformo za upravljanje škropljenja. Uporabite platformo za nadzor statusa leta vsakega letala, upravljanje statusa škropljenja in upravljanje vaše škropilne ekipe za izboljšanje delovne učinkovitosti. Prav tako lahko vsakemu operaterju dodelite polja in preverite razporejena polja. Z deljenjem inteligentnega načrtovanja z operaterji bo upravljanje škropljenja učinkovitejše in gospodarnejše, saj se operaterji lahko izognejo ponavljajočemu škropljenju.

OPTIMIZIRANA MEHANSKA STRUKTURA

Roka okvirja MG-1S je snemljiva, podvozje pa je optimizirano, kar znižuje morebitne stroške vzdrževanja. Za zaščito ESC je bila dodana vodoodporna folija. Ventil za tekočino je nameščen na strani dovodne črpalke, dovodna črpalka pa je nameščena nad rezervoarjem za škropljenje, zaradi česar je vbrizgavanje tekočine, demontaža in čiščenje bolj priročno.

INTELIGENTNA LETALSKA BATERIJA

MG-1S uporablja inteligentno baterijo s kapaciteto 12000mAh, lahko lebdi 22 minut* brez obremenitve. Visoko trdna zaščitna lupina in blažilniki so nameščeni zunaj baterije, kabli pa so tudi dobro zaščiteni za varnost in zanesljivost. Poleg tega baterija zagotavlja stabilnejšo napetost, kar podaljšuje njeno življenjsko dobo.

HUB ZA POLNJENJE BATERIJ

Posebej oblikovano polnilno središče povezuje do 6 baterij, vsak inteligentni polnilnik za uravnoteženje pa lahko poveže 2 polnilni vozlišči. Skupno je mogoče priključiti in polniti 12 baterij zaporedoma, kar vam prihrani težave z zamenjavo baterij za polnjenje. Med polnjenjem lahko uravnoteži napetost vsake baterije, kar omogoča daljšo življenjsko dobo baterije.

PAKET REŠITEV ZA KMETIJSTVO 2.0

Agriculture Solution Package 2.0 je celovita rešitev za brezpilotna letala za proizvajalce, ki izdelujejo letala za kmetijstvo. Sestavljen je iz krmilnika letenja A3-AG 2.0/N3-AG 2.0, enote za upravljanje kmetijstva (AMU), dovodne črpalke, visokonatančnih mikrovalovnih radarjev, prilagojenega industrijskega krmilnika, merilnika pretoka in pogonskih sistemov serije E. Vključena sta tudi na novo dodana platforma za upravljanje kmetijstva DJI in visoko natančen radarski modul za izogibanje oviram. Paket rešitev za kmetijstvo 2.0 proizvajalcem omogoča razvoj namenskih in prilagodljivih letečih platform ter prilagajanje različnim potrebam, okoljem in zahtevam.

OKVIR LETALA

Diagonalna medosna razdalja 1515 mm

Dolžina roke okvirja 625 mm, 1471 mm × 1471 mm × 482 mm（raztegnjena roka, brez propelerjev）

Dimenzije 1471 mm × 1471 mm × 482 mm（roka raztegnjena, brez propelerjev）780 mm × 780 mm × 482 mm（roka zložena）

PRŠILNI SISTEM

REZERVOAR ZA TEKOČINO

Glasnost 10 L

Standardna operativna obremenitev 10 kg

Največja velikost baterije 151 mm×195 mm×70 mm

ŠOBA

Model XR11001VS（0,379 l/min）

Priporoči model TK-VK8（0,525L/min）

Količina 4

Velikost kapljice XR11001VS: 130 - 250 μm（odvisno od delovnega okolja in hitrosti pršenja）

PARAMETRI LETA

Totalna teža 10 kg (brez baterije)

Standardna vzletna teža 23,8 kg

Največja vzletna teža 24,8 kg (na morski gladini)

Največje razmerje potiska in teže 1,71 (z vzletno težo 23,8 kg)

Napajalna baterija Namenska baterija DJI (MG-12000S)

Največja poraba energije 6400 W

Poraba energije pri lebdenju 3800 W（pri 23,8 kg vzletne teže）

Čas lebdenja* 22 min（@12000 mAh in 13,8 kg vzletne teže）10 min（@12000 mAh in 23,8 kg vzletne teže）*Čas lebdenja, pridobljen na gladini morja, s hitrostjo vetra, manjšo od 3m/s.

Največja delovna hitrost 7 m/s

Največja hitrost letenja 12 m/s（način P & F，z GPS）；15 m/s（način A）

Največji servisni strop nad morsko gladino 2000 m

Priporočena delovna temperatura 0 ℃ do 40 ℃

RADARSKI MODUL

Obseg zaznavanja 1- 5 m

Delovno območje 1,5 - 3,5 m

Natančnost

POLNILEC ZA DALJINSKO UPRAVLJANJE

Model A14-057N1A

Napetost 17,4 V

Nazivna moč 57 W

DALJINEC

Model DLG60A

Delovna frekvenca 2,400 GHz do 2,483 GHz

Največji obseg prenosa 1 km (neovirano, brez motenj)

EIRP ≤20 dBm

Vgrajena baterija 9000 mAh，2S LiPo

Izhodna moč 7 W

Območje delovne temperature -10 ℃ do 40 ℃

Temperaturno območje shranjevanja Manj kot 3 mesece: -20 do 45 ℃, več kot 3 mesece: 22 do 28 ℃

Temperaturno območje polnjenja 5 ℃ do 40 ℃

POGONSKI SISTEM

MOTOR

Velikost statorja 60×10 mm

KV 130 vrt/min/V

Največji potisk 5,1 kg/rotor

Največja moč 770 W

Utež 280 g (z ventilatorjem)

ZLOŽLJIV PROPELER

Material Visoko zmogljiva inženirska plastika

Premer/razmak 21×7 palcev

Utež 58 g

ESC

Največji dovoljeni tok (neprekinjeno) 25 A

Delovna napetost 50,4 V（12S LiPo）

Pogonska frekvenca PWM 12 kHz
