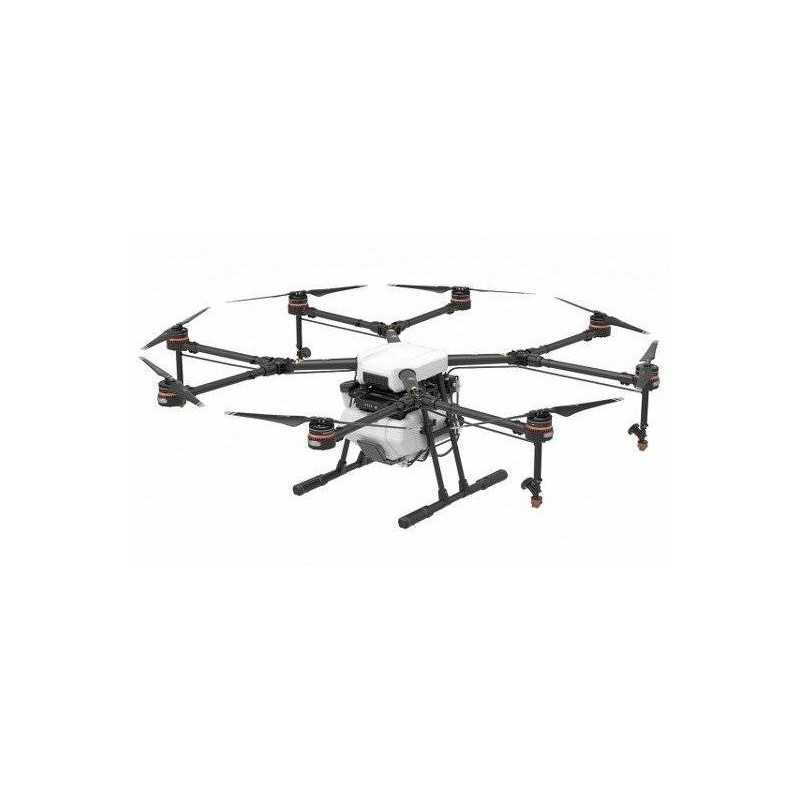

DJI AGRAS MG-1S landbouwdrone

De Agras MG-1S integreert een aantal geavanceerde DJI -technologieën, waaronder de nieuwe A3 Flight Controller, en een Radar Sensing System dat extra betrouwbaarheid biedt tijdens de vlucht. Het spuitsysteem en de flowsensor zorgen voor een nauwkeurige werking. In combinatie met het MG Intelligent Operation Planning System en het DJI Agriculture Management Platform kan een gebruiker operaties plannen, vluchten in realtime beheren en de operationele status van vliegtuigen nauwlettend volgen. De MG-1S is een hoogwaardig vliegtuig dat in staat is om uitgebreide oplossingen te bieden voor agrarische zorg.

A3 VLUCHTCONTROLLER

Uitgerust met DJI 's geavanceerde A3 Flight Controller, is de MG-1S in staat tot een hoge mate van betrouwbaarheid. Het algoritme is geoptimaliseerd voor gebruik in de landbouw en zorgt voor een stabiele vlucht, zelfs met klotsende vloeistoffen. Bovendien bevat het redundante ontwerp van de A3 dubbele kompassen. Als er een fout optreedt in een sensor, schakelt het systeem automatisch over naar de andere sensor om een veilige, betrouwbare vlucht voort te zetten.

RADAR SENSING

Op de voorste helling, de achterste helling en de bodem van de spuittank zijn drie uiterst nauwkeurige microgolfradars geplaatst. Radars op voor- en achterhellingen detecteren het terrein, waardoor het vliegtuig zijn hoogte ongeveer kan aanpassen. De neerwaartse radar zorgt dan voor een zeer nauwkeurige hoogte. Terwijl de radars scannen, kan de MG-1S de verandering van terrein waarnemen, zijn hoogte aanpassen en zijn hoogte boven de gewassen behouden.

PRECISIE SPUITEN

Een nieuw spuitsysteem maakt nauwkeuriger spuiten mogelijk. Met twee compatibele pompen die het voorste paar en het achterste paar sproeiers afzonderlijk regelen, zijn er nu drie spuitmodi beschikbaar: voorwaarts spuiten, achterwaarts spuiten en volledig spuiten. De nieuwe druksensor en flowsensor bewaken de spuitsnelheid in realtime en realiseren dynamische controle over de spuitsnelheid en -hoeveelheid tijdens bedrijf. Om de neerwaartse luchtstromen beter te benutten, zijn sproeiers met verlengde spuitbomen gebruikt. Dit spuitsysteem reageert nu nauwkeuriger op commando's en voegt nauwkeurigheid en effectiviteit toe aan spuitwerkzaamheden.

MG INTELLIGENTE BEDRIJFSPLANNINGSSYSTEEM

Plan en bewerk vliegroutes intelligent met de MG-1S. Wanneer u de vloeistofhoeveelheid per gebied instelt, berekent het vliegtuig de overige parameters voor u, wat het gemak vergroot. U kunt ook kiezen tussen Efficiënte modus en Intensieve spuitmodus voor verschillende bedieningsbehoeften.

PROFESSIONELE CONTROLLER

De MG-1S-controller heeft een helder 5,5 inch/1080p-scherm dat zelfs bij fel zonlicht goed zichtbaar is. Met een ingebouwd operatieplanningssysteem kunnen gebruikers de controller gebruiken om de werkefficiëntie te verhogen. De batterij van de controller ondersteunt een werktijd tot 5 uur, waardoor langdurige buitenactiviteiten mogelijk zijn.

• Helder scherm
• Operatieplanningssysteem
• 5 uur werktijd

DJI LANDBOUWBEHEERPLATFORM

DJI biedt samen met de MG-1S een uitgebreid spuitbeheerplatform. Gebruik het platform om toezicht te houden op de vluchtstatus van elk vliegtuig, beheers de spuitstatus en beheer uw spuitteam om de werkefficiëntie te verbeteren. U kunt ook velden aan elke operator toewijzen en ingezette velden controleren. Door intelligente planning te delen met operators, wordt het beheer van spuitactiviteiten efficiënter en economischer, omdat operators herhaald spuiten kunnen voorkomen.

GEOPTIMALISEERDE MECHANISCHE STRUCTUUR

De frame-arm van de MG-1S is afneembaar en het landingsgestel is geoptimaliseerd, waardoor potentiële onderhoudskosten worden verlaagd. Er is een waterbestendige film toegevoegd om de ESC's te beschermen. De vloeistofklep is aan de zijkant van de afleverpomp geplaatst en de afleverpomp bevindt zich boven de spuittank, waardoor vloeistofinjectie, demontage en reiniging gemakkelijker worden.

INTELLIGENTE VLUCHT BATTERIJ

De MG-1S maakt gebruik van een intelligente batterij met een capaciteit van 12000mAh, hij kan 22 minuten* zonder belasting zweven. Buiten de batterij zijn een zeer sterke beschermende schaal en dempers aangebracht, en de kabels zijn ook goed beschermd voor veiligheid en betrouwbaarheid. Bovendien zorgt de batterij voor een stabielere spanning, waardoor de levensduur wordt verlengd.

BATTERIJ OPLAADHUB

Een speciaal ontworpen oplaadhub kan tot 6 accu's aansluiten en elke intelligente balancerende oplader kan 2 oplaadhubs aansluiten. In totaal kunnen 12 accu's worden aangesloten en achter elkaar worden opgeladen, waardoor u de moeite bespaart om de accu's te vervangen om op te laden. Het kan de spanningen van elke batterij balanceren tijdens het opladen, waardoor de levensduur van de batterij wordt verlengd.

LANDBOUW OPLOSSING PAKKET 2.0

Het Agriculture Solution Package 2.0 is een uitgebreide drone-oplossing voor fabrikanten die vliegtuigen voor de landbouw bouwen. Het bestaat uit de A3-AG 2.0/N3-AG 2.0 Flight Controller, Agricultural Management Unit (AMU), een opvoerpomp, zeer nauwkeurige microgolfradars, een op maat gemaakte industriële controller, een flowmeter en de voortstuwingssystemen van de E-serie. Ook inbegrepen is het nieuw toegevoegde DJI Agriculture Management Platform en de uiterst nauwkeurige radarmodule voor het vermijden van obstakels. Het Agriculture Solution Package 2.0 stelt fabrikanten in staat om speciale en aanpasbare vliegplatforms te ontwikkelen en zich aan te passen aan verschillende behoeften, omgevingen en eisen.

VLIEGTUIGFRAME

Diagonale wielbasis 1515 mm

Lengte framearm 625 mm, 1471 mm×1471 mm×482 mm (arm uitgeklapt, zonder propellers)

Dimensies 1471 mm×1471 mm×482 mm (arm uitgeklapt, zonder propellers)780 mm×780 mm×482 mm (arm ingeklapt)

SPUITSYSTEEM

VLOEISTOFTANK

Volume 10 L

Standaard operationele nuttige lading 10 kg

Maximale batterijgrootte 151 mm × 195 mm × 70 mm

MONDSTUK

Model XR11001VS (0.379L/min)

Model aanbevelen: TK-VK8（0.525L/min）

Hoeveelheid 4

Druppelgrootte XR11001VS：130 - 250 m (afhankelijk van werkomgeving en spuitsnelheid)

VLUCHTPARAMETERS

Totale gewicht 10 kg (zonder batterij)

Standaard startgewicht 23,8 kg

Maximaal startgewicht 24,8 kg (op zeeniveau)

Max. stuwkracht-gewichtsverhouding 1,71 (met 23,8 kg startgewicht)

Voedingsbatterij Door DJI aangewezen batterij (MG-12000S)

Maximaal stroomverbruik 6400 W

Zwevend stroomverbruik 3800 W（@met 23,8 kg startgewicht）

Zweeftijd* 22 min（@12000 mAh & 13,8 kg startgewicht）10 min（@12000 mAh & 23,8 kg startgewicht）* Zweeftijd verkregen op zeeniveau, met windsnelheden lager dan 3 m/s.

Maximale bedrijfssnelheid 7 m/s

Maximale vliegsnelheid 12 m/s (P & F-modus) (met GPS) 15 m/s (A-modus)

Max. serviceplafond boven zeeniveau 2000 m

Aanbevolen bedrijfstemperatuur 0 ℃ tot 40 ℃

RADARMODULE

Detectiebereik 1- 5 m

Werkbereik 1,5 - 3,5 m

Precisie

OPLADER MET AFSTANDSBEDIENING

Model A14-057N1A

Spanning 17,4 V

Nominaal vermogen: 57 W

AFSTANDSBEDIENING

Model DLG60A

Werk frequentie 2.400 GHz tot 2.483 GHz

Maximaal zendbereik: 1 km (vrij, storingsvrij)

EIRP ≤20 dBm

Ingebouwde batterij 9000 mAh (2S LiPo)

Uitgangsvermogen: 7 W

Bedrijfstemperatuurbereik: -10 ℃ tot 40 ℃

Opslagtemperatuurbereik: Minder dan 3 maanden: -20 tot 45℃, Meer dan 3 maanden: 22 tot 28℃

Laadtemperatuurbereik: 5 ℃ tot 40 ℃

AANDRIJFSYSTEEM

MOTOR

Statorgrootte: 60×10 mm

KV 130 tpm/V

Max Stuwkracht 5,1 kg/rotor

Maximum kracht 770 W

Gewicht 280g (met koelventilator)

OPVOUWBARE SCHROEF

Materiaal Hoogwaardige technische kunststoffen

Diameter/Spoed 21 × 7 inch

Gewicht 58 gram

ESC

Max. toegestane stroom (continu) 25 A

Werkspanning 50,4 V（12S LiPo）

Drive PWM-frequentie: 12 kHz
