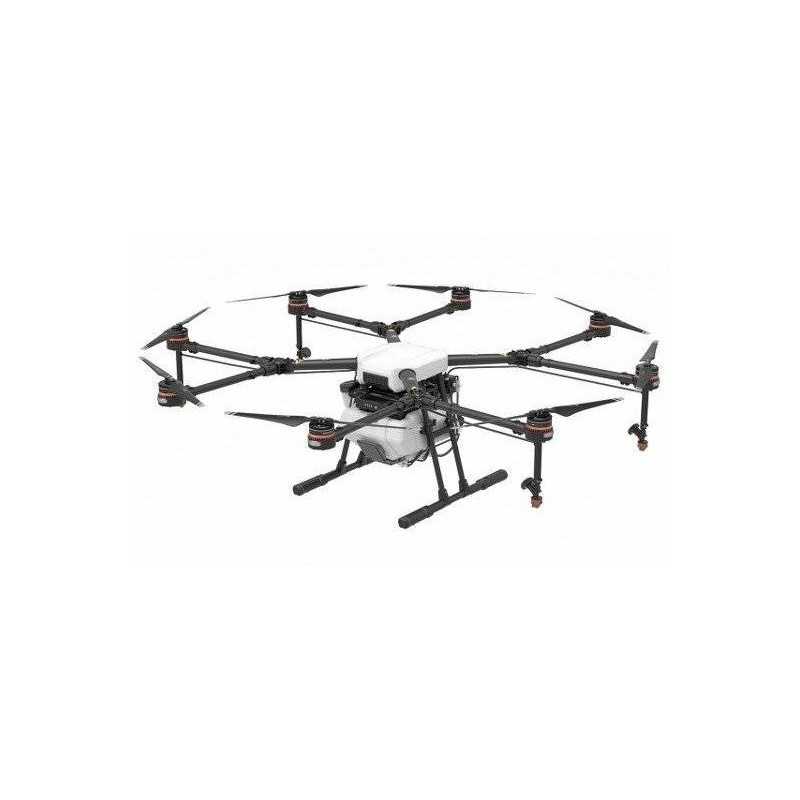

Drone agricole DJI AGRAS MG-1S

L'Agras MG-1S intègre un certain nombre de technologies DJI de pointe, notamment le nouveau contrôleur de vol A3 et un système de détection radar qui offre une fiabilité supplémentaire pendant le vol. Le système de pulvérisation et le capteur de débit garantissent des opérations précises. Lorsqu'il est utilisé avec le système de planification des opérations intelligentes MG et la plate-forme de gestion de l'agriculture DJI , un utilisateur peut planifier les opérations, gérer les vols en temps réel et surveiller de près l'état de fonctionnement de l'avion. Le MG-1S est un avion de haute performance capable d'offrir des solutions complètes pour les soins agricoles.

CONTRÔLEUR DE VOL A3

Équipé du contrôleur de vol A3 avancé de DJI , le MG-1S est capable de niveaux de fiabilité élevés. Son algorithme a été optimisé pour les utilisations agricoles, assurant un vol stable même avec des liquides ballottants. De plus, la conception redondante de l'A3 comprend deux boussoles. Si une erreur se produit dans un capteur, le système passera automatiquement à l'autre capteur pour continuer un vol sûr et fiable.

DÉTECTION RADAR

Trois radars à micro-ondes de haute précision sont placés sur la pente avant, la pente arrière et le fond du réservoir de pulvérisation. Des radars sur les pentes avant et arrière détectent le terrain, permettant à l'avion d'ajuster approximativement sa hauteur. Le radar descendant fournit alors une hauteur de haute précision. Au fur et à mesure que les radars scannent, le MG-1S est capable de percevoir le changement de terrain, d'ajuster son altitude et de maintenir son altitude au-dessus des cultures.

PULVÉRISATION DE PRÉCISION

Un nouveau système de pulvérisation permet une pulvérisation plus précise. Avec deux pompes compatibles contrôlant séparément la paire de buses avant et la paire arrière, trois modes de pulvérisation sont désormais disponibles : pulvérisation vers l'avant, pulvérisation vers l'arrière et pulvérisation complète. Le nouveau capteur de pression et le capteur de débit surveillent le taux de pulvérisation en temps réel, réalisant un contrôle dynamique de la vitesse et de la quantité de pulvérisation pendant le fonctionnement. Des buses avec des rampes de pulvérisation allongées ont été utilisées pour mieux utiliser les flux d'air descendants. Ce système de pulvérisation répond désormais plus précisément aux commandes, ajoutant précision et efficacité aux opérations de pulvérisation.

SYSTÈME INTELLIGENT DE PLANIFICATION DES OPÉRATIONS MG

Planifiez et modifiez intelligemment les trajectoires de vol avec le MG-1S. Lorsque vous définissez la quantité de liquide pour chaque zone, l'avion calcule les paramètres restants pour vous, ce qui améliore la commodité. Vous pouvez également choisir entre le mode efficace et le mode de pulvérisation intensive pour différents besoins de fonctionnement.

CONTRÔLEUR PROFESSIONNEL

Le contrôleur MG-1S comprend un écran lumineux de 5,5 pouces/1080p qui est visible même en plein soleil. Avec un système de planification des opérations intégré, les utilisateurs peuvent utiliser le contrôleur pour augmenter l'efficacité du travail. La batterie du contrôleur prend en charge un temps de travail jusqu'à 5 heures, permettant des opérations extérieures de longue durée.

• Écran d'affichage lumineux
• Système de planification des opérations
• Temps de travail de 5 heures

PLATEFORME DE GESTION DE L'AGRICULTURE DJI

DJI fournit une plate-forme complète de gestion de la pulvérisation avec le MG-1S. Utilisez la plateforme pour superviser l'état de vol de chaque avion, maîtriser l'état de la pulvérisation et gérer votre équipe de pulvérisation pour améliorer l'efficacité du travail. Vous pouvez également attribuer des champs à chaque opérateur et vérifier les champs déployés. En partageant une planification intelligente avec les opérateurs, la gestion des opérations de pulvérisation sera plus efficace et économique, car les opérateurs peuvent éviter les pulvérisations répétitives.

STRUCTURE MECANIQUE OPTIMISEE

Le bras de châssis du MG-1S est amovible et le train d'atterrissage est optimisé, ce qui réduit les coûts de maintenance potentiels. Un film résistant à l'eau a été ajouté pour protéger les ESC. La vanne de liquide a été placée sur le côté de la pompe de refoulement et la pompe de refoulement est située au-dessus du réservoir de pulvérisation, ce qui rend l'injection de liquide, le démontage et le nettoyage plus pratiques.

BATTERIE DE VOL INTELLIGENTE

Le MG-1S utilise une batterie intelligente d'une capacité de 12000mAh, il peut planer pendant 22 minutes* sans charge. Une coque de protection à haute résistance et des amortisseurs sont appliqués à l'extérieur de la batterie, et les câbles sont également bien protégés pour la sécurité et la fiabilité. De plus, la batterie fournit une tension plus stable, prolongeant sa durée de vie.

CENTRE DE CHARGE DE BATTERIE

Un concentrateur de charge spécialement conçu connecte jusqu'à 6 batteries, et chaque chargeur d'équilibrage intelligent peut connecter 2 concentrateurs de charge. Au total, 12 batteries peuvent être connectées et chargées en séquence, ce qui vous évite d'avoir à remplacer les batteries pour la charge. Il peut équilibrer les tensions de chaque batterie lors de la charge, permettant une plus longue durée de vie de la batterie.

ENSEMBLE DE SOLUTIONS POUR L'AGRICULTURE 2.0

L'Agriculture Solution Package 2.0 est une solution de drone complète pour les constructeurs d'avions pour l'agriculture. Il se compose du contrôleur de vol A3-AG 2.0/N3-AG 2.0, d'une unité de gestion agricole (AMU), d'une pompe de refoulement, de radars à micro-ondes de haute précision, d'un contrôleur industriel personnalisé, d'un débitmètre et des systèmes de propulsion de la série E. La nouvelle plate-forme de gestion agricole DJI et le module radar d'évitement d'obstacles de haute précision sont également inclus. L'Agriculture Solution Package 2.0 permet aux fabricants de développer des plates-formes volantes dédiées et personnalisables et de s'adapter à différents besoins, environnements et demandes.

CHÂSSIS D'AVION

Empattement diagonal 1515 millimètres

Longueur du bras de cadre 625 mm, 1471 mm × 1471 mm × 482 mm (bras déplié, sans hélices)

Dimensions 1471 mm×1471 mm×482 mm（bras déplié, sans hélices）780 mm×780 mm×482 mm（bras replié）

SYSTÈME DE PULVÉRISATION

RÉSERVOIR DE LIQUIDE

Le volume 10L

Charge utile d'exploitation standard 10 kg

Taille maximale de la batterie 151 mm × 195 mm × 70 mm

BUSE

Modèle XR11001VS (0.379L/min)

Recommander le modèle TK-VK8 (0.525L/min)

Quantité 4

Taille des gouttelettes XR11001VS : 130 - 250 μm (sous réserve de l'environnement de travail et de la vitesse de pulvérisation)

PARAMÈTRES DE VOL

Poids total 10 kg (sans batterie)

Masse au décollage standard 23,8 kg

Masse maximale au décollage 24,8 kg (au niveau de la mer)

Rapport poussée-poids maximum 1,71 (avec une masse au décollage de 23,8 kg)

Batterie d'alimentation Batterie désignée DJI (MG-12000S)

Consommation maximale 6400W

Consommation d'énergie en vol stationnaire 3800 W（@avec un poids au décollage de 23,8 kg）

Temps de vol stationnaire* 22 min（@12000 mAh & 13,8 kg de masse au décollage）10 min（@12000 mAh & 23,8 kg de masse au décollage）*Temps de vol stationnaire acquis au niveau de la mer, avec des vitesses de vent inférieures à 3m/s.

Vitesse de fonctionnement maximale 7m/s

Vitesse de vol maximale 12 m/s (mode P & F, avec GPS) ; 15 m/s (mode A)

Plafond de service maximum au-dessus du niveau de la mer 2000 mètres

Température de fonctionnement recommandée 0 ℃ à 40 ℃

MODULE RADAR

Portée de détection 1- 5 mètres

Plage de travail 1,5 - 3,5 mètres

Précision

CHARGEUR DE TÉLÉCOMMANDE

Modèle A14-057N1A

Tension 17,4 V

Puissance nominale 57W

TÉLÉCOMMANDE

Modèle DLG60A

Fréquence de fonctionnement 2,400 GHz à 2,483 GHz

Portée de transmission maximale 1 km (non obstrué, sans interférence)

PIRE ≤20dBm

Batterie intégrée 9000 mAh, LiPo 2S

Puissance de sortie 7W

Plage de température de fonctionnement -10 ℃ à 40 ℃

Plage de température de stockage Moins de 3 mois : -20 à 45℃, Plus de 3 mois : 22 à 28℃

Plage de température de charge 5 ℃ à 40 ℃

SYSTÈME DE PROPULSION

MOTEUR

Taille du stator 60×10 millimètres

KV 130 tr/min/V

Poussée maximale 5,1 kg/rotor

Maximum d'énergie 770W

Lester 280g (avec ventilateur de refroidissement)

HÉLICE PLIABLE

Matériel Plastiques techniques haute performance

Diamètre/Pas 21 × 7 pouces

Lester 58 grammes

ESC

Courant maximal admissible (continu) 25 A

Tension de fonctionnement 50,4 V (LiPo 12S)

Piloter la fréquence PWM 12 kHz
