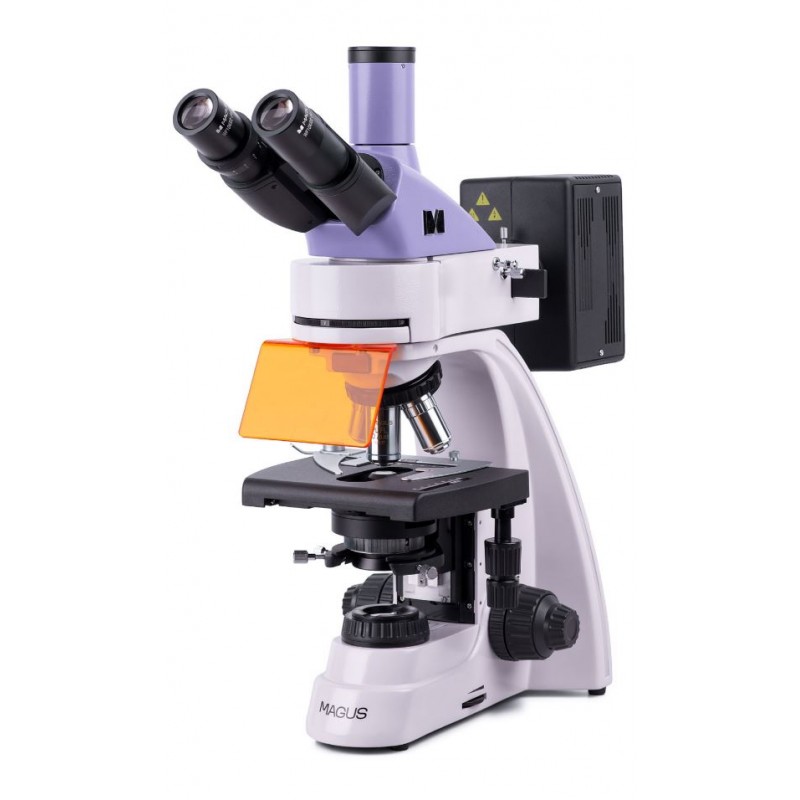

MAGUS Lum 400 Fluoreszenzmikroskop

Das Fluoreszenzmikroskop MAGUS Lum 400 ist für die Diagnostik und Forschung mit Methoden der Fluoreszenzmikroskopie (Auflichtmikroskopie) und Hellfeldmikroskopie (Durchlichtmikroskopie) konzipiert. Mit optionaler Ausstattung können Dunkelfeld-, Phasenkontrast- und Polarisationstechniken eingesetzt werden. Anwendungsbereiche des Fluoreszenzmikroskops: DNA-Analyse, Untersuchung von Krankheitserregern, sanitäre und epidemiologische Überwachung, forensische Untersuchung usw.

Optik

Hierbei handelt es sich um ein Trinokularmikroskop: Der Binokularkopf ist um 30° geneigt und die Digitalkamera (nicht im Lieferumfang enthalten) ist im Trinokulartubus installiert. Da die Okulartuben um 360° drehbar sind, können sie leicht an die Körpergröße des Benutzers angepasst werden.

In das drehbare Okular können fünf Objektive eingebaut werden. Im Lieferumfang sind vier achromatische Infinity-Plan-Objektive enthalten. Eines davon, ein Fluoreszenzobjektiv mit 40-facher Vergrößerung, ist für Fluoreszenzbeobachtungen konzipiert. Für die Hellfeld-Mikroskopietechnik werden 4x-, 10x- und 100x-Objektive verwendet. Im freien Schlitz des Objektivrevolvers kann ein zusätzliches Objektiv montiert werden, um eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs des Mikroskops zu erreichen.

Der Objektivrevolver ist nach innen gerichtet – der Benutzer sieht, wie das Objektiv in den Strahlengang eingeführt wird.

Erleuchtung

Die reflektierte Lichtquelle ist eine 100-W-Quecksilberlampe. Die Platzierung im Inneren des Lampenhauses sorgt für eine effiziente Wärmeableitung: Die Lampe überhitzt auch bei langen Betriebsstunden nicht. Die Lampe kann entlang dreier Achsen zentriert werden, um eine optimale Ausleuchtung des Arbeitsbereichs zu gewährleisten. Wenn Sie sie ersetzen müssen, lässt sich die Glühlampe relativ einfach ausbauen und einbauen. Die Quecksilberlampe ist für Fluoreszenzfarbstoffe geeignet, da sie diskrete Spitzen aufweist. Der Auflicht-Illuminator enthält vier Anregungsfilter: Ultraviolett (UV), Violett (V), Blau (B) und Grün (G).

Durchlichtquelle: 30W Halogenlampe. Es ist hell genug, um mit allen Objektiven jeder Vergrößerung zu arbeiten. Dank der Farbtemperatur der Beleuchtung werden auch lange Beobachtungen die Augen nicht belasten. Das Beleuchtungssystem umfasst auch einen Kondensor. Es verfügt über einen Steckplatz für einen Schieberegler (Phasenkontrast oder Dunkelfeld).

Im Durchlicht und im Auflicht können Sie das Köhler-Beleuchtungsverfahren einrichten. Bei dieser Beleuchtungseinstellung kommt es zu keiner Abdunkelung an den Rändern, die Probe ist deutlich sichtbar und die Bildartefakte werden beseitigt.

Tisch- und Fokussierungsmechanismus

Das Mikroskop ist mit einem ergonomisch gestalteten Tisch ohne Positionierungsgestell ausgestattet. Bei der Beobachtung im Auflicht wird eine schwarze Tischplatte auf den Tisch gelegt, um Streulicht zu entfernen. Der Probenhalter ist abnehmbar und kann bei Bedarf durch Lösen von zwei Schrauben herausgenommen werden. Die Fokussierknöpfe sind koaxial und befinden sich auf jeder Seite des Mikroskops. Die Grobfokussierung verfügt über einen Feststellknopf und eine Spannungseinstellung, während die Feinfokussierung zur Fokuseinstellung verwendet wird.

Zubehör

Das Mikroskop MAGUS Lum 400 kann mit zusätzlichem Zubehör ausgestattet werden: Digitalkamera, Phasenkontrastgerät, Polarisationsgerät, Dunkelfeldkondensor, Okulare und Objektive, Dunkelfeld- und Phasenkontrastschieber. Zur Vermessung von Objekten kann die Konfiguration mit einem Kalibrierschlitten ergänzt werden.

Hauptmerkmale:

• Mikroskopietechniken: Fluoreszenz im Auflicht, Hellfeld im Durchlicht
• Weitere Forschungsmethoden mit optionalem Zubehör: Phasenkontrast, einfache Polarisation, Dunkelfeld
• Trinokularkopf mit Trinokulartubus zur Montage einer Digitalkamera; 360° drehbare Okulartuben
• Achromatische Infinity-Plan-Objektive, einschließlich eines Fluo-Objektivs
• Auflichtquelle: 100-W-Quecksilberlampe, Durchlichtquelle: 30-W-Halogenlampe
• Köhlersche Beleuchtungsmethode im Durchlicht und Auflicht
• Fluoreszenzfilter: Ultraviolett (UV), Violett (V), Blau (B), Grün (G)
• Ergonomischer Tisch mit abnehmbarem Probenhalter und ohne Positionierungsgestell

Das Kit enthält:

• Basis mit Stromeingang, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflichtbeleuchtung
• Quecksilberlampenhaus
• Trinokularer Kopf
• Achromatisches Infinity-Plan-Objektiv: PL 4x/0,10 WD 19,8 mm
• Achromatisches Infinity-Plan-Objektiv: PL 10x/0,25 WD 5,0 mm
• Achromatisches Infinity-Plan-Objektiv, Fluor: PL FL 40x/0,85 (gefedert) WD 0,42 mm
• Achromatisches Infinity-Plan-Objektiv: PL 100x/1,25 (gefedert, Öl) WD 0,36 mm
• Okular 10x/22mm mit großem Augenabstand (2 Stk.)
• UV-Schutz
• C-Mount-Adapter 1x
• Sechskantschlüssel
• Stromversorgung für Quecksilberlampen
• Netzkabel
• Netzkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Benutzerhandbuch und Garantiekarte

Spezifikationen

Produkt-ID 82904

Marke MAGUS

Garantie 5

EAN 5905555018140

Verpackungsgröße (LxBxH) 45,2x30,2x96

Versandgewicht 16,5

Typ biologisch, leicht/optisch

Kopf trinokular

Düsengemelkopf (Siedentopf, 360° Drehung)

Kopfneigungswinkel 30°

Vergrößerung, x 40–1000 Basis (*optional: 40–1250/1500/2000/2500)

Okulartubusdurchmesser, mm 30

Okulare 10x/22mm, Augenabstand: 10mm (*optional: 10x/22mm mit Skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektive Infinity-Plan-Achromate und Fluoreszenzobjektive: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (Öl); Parfokaler Abstand 45 mm (*optional: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Objektivrevolver für 5 Objektive

Arbeitsabstand, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60 x)

Augenabstand, mm 48 — 75

Bühne, mm 180x150

Bewegungsbereich des Tisches, mm 75/50

Der Tisch verfügt über einen zweiachsigen mechanischen Tisch ohne Positionierungsgestell

Kondensor Abbe-Kondensor, NA 1,25, mittenverstellbar, höhenverstellbar, verstellbare Aperturblende, Einschub für Dunkelfeldschieber und Phasenkontrastschieber, Schwalbenschwanzmontage

Membran einstellbare Aperturblende, einstellbare Irisfeldblende

Fokus koaxial, Grobfokussierung (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feinfokussierung (0,002 mm)

Beleuchtung fluoreszierend, Halogen

Helligkeitsanpassung ja

Stromversorgung Wechselstromnetz, 85–265 V, 50/60 Hz

Art der Lichtquelle: reflektiertes Licht: 100 W Quecksilberlampe; Durchlicht: 12V/30W Halogenlampe

Betriebstemperaturbereich,°C 5...+35

Möglichkeit zum Anschluss zusätzlicher Ausrüstung: Phasenkontrastgerät (Kondensor und Objektive), Dunkelfeldkondensor (trocken oder Öl), Polarisationsgeräte (Polarisator und Analysator), Dunkelfeldschieber

Benutzerebene erfahrene Benutzer, Profis

Schwierigkeitsgrad der Montage und Installation kompliziert

Leuchtstoffmodulfilter: Ultraviolett (UV), Violett (V), Blau (B), Grün (G)

Fluoreszenzfilter: Filtertyp, Anregungswellenlänge/dichroitischer Spiegel/Emissionswellenlänge Ultraviolett (UV), 320–380 nm/425 nm/435 nm; violett (V), 380–415 nm/455 nm/475 nm; blau (B), 450–490 nm/505 nm/515 nm; grün (G), 495–555 nm/585 nm/595 nm

Anwendung Labor/Medizin

Beleuchtungsort dual

Forschungsmethode Hellfeld, Fluoreszenz

Beutel/Koffer/Beutel im Set mit Staubschutzhülle
