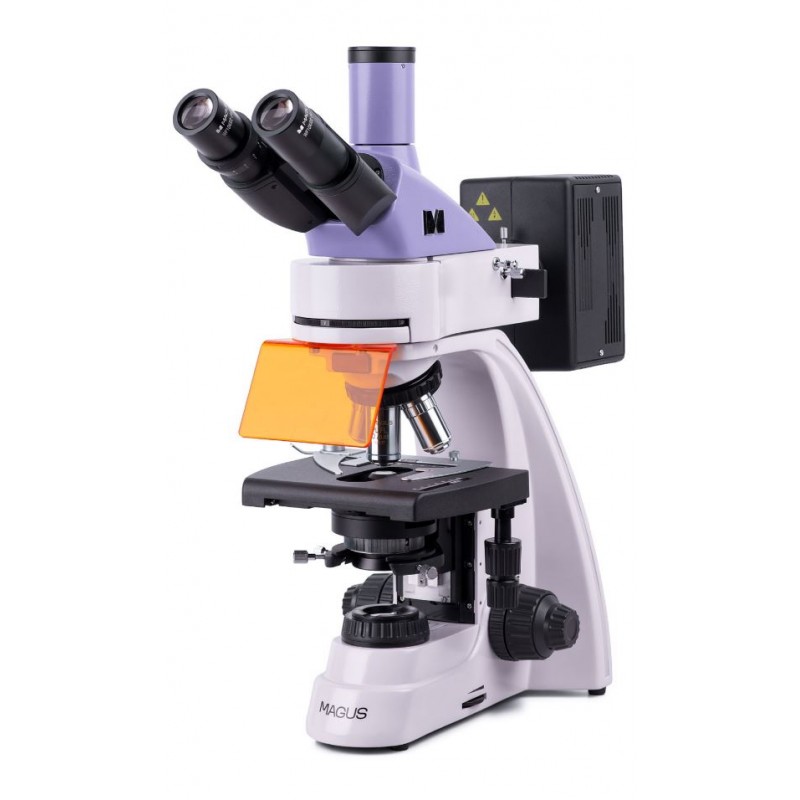

Microscopio a fluorescenza MAGUS Lum 400

Il microscopio a fluorescenza MAGUS Lum 400 è progettato per la diagnostica e la ricerca con metodi di microscopia a fluorescenza (luce riflessa) e in campo chiaro (luce trasmessa). Le tecniche di campo scuro, contrasto di fase e polarizzazione possono essere utilizzate con apparecchiature opzionali. Aree di applicazione del microscopio a fluorescenza: analisi del DNA, studio di agenti patogeni, sorveglianza sanitaria ed epidemiologica, esami forensi, ecc.

Ottica

Questo è un microscopio trinoculare: la testa binoculare è inclinata di 30° e la fotocamera digitale (non inclusa) è installata nel tubo trinoculare. Poiché i tubi degli oculari sono ruotabili di 360°, è facile regolarli per adattarli all'altezza dell'utente.

Nell'oculare girevole possono essere installati cinque obiettivi. Sono inclusi quattro obiettivi planacromatici infinito. Uno di questi, un obiettivo fluo con ingrandimento 40x, è progettato per osservazioni in fluorescenza. Per la tecnica della microscopia in campo chiaro vengono utilizzati obiettivi 4x, 10x e 100x. È possibile montare un obiettivo aggiuntivo nella fessura libera del portaobiettivi girevole per ottenere un ingrandimento extra entro l'intervallo di ingrandimento del microscopio.

Il portaobiettivi girevole con obiettivi è orientato verso l'interno: l'utente può vedere l'obiettivo inserito nel percorso ottico.

Illuminazione

La sorgente luminosa riflessa è una lampada al mercurio da 100W. È posizionata all'interno del portalampada, che garantisce un'efficiente dissipazione del calore: la lampada non si surriscalda nemmeno durante lunghe ore di funzionamento. La lampada può essere centrata lungo tre assi per fornire l'illuminazione ottimale dell'area di lavoro. Se è necessario sostituirlo, sarà abbastanza facile rimuovere e installare la lampadina. La lampada al mercurio è adatta per coloranti fluorescenti perché ha picchi discreti. L'illuminatore a luce riflessa contiene quattro filtri di eccitazione: ultravioletto (UV), viola (V), blu (B) e verde (G).

Sorgente luminosa trasmessa: lampadina alogena da 30W. È abbastanza luminoso da funzionare con qualsiasi obiettivo di qualsiasi ingrandimento. Grazie alla temperatura del colore dell'illuminazione, anche le lunghe osservazioni non affaticheranno la vista. Il sistema di illuminazione comprende anche un condensatore. Dispone di uno slot per uno slider (contrasto di fase o campo scuro).

Nella luce trasmessa e riflessa è possibile impostare il metodo di illuminazione Köhler. Quando l'illuminazione è impostata in questo modo, non c'è oscuramento ai bordi, il campione è chiaramente visibile e gli artefatti dell'immagine vengono rimossi.

Palcoscenico e meccanismo di messa a fuoco

Il microscopio è dotato di un tavolino dal design ergonomico senza rack di posizionamento. Quando si osserva in luce riflessa, sul palco viene posizionata una piastra nera per rimuovere la luce diffusa. Il portacampione è rimovibile e può essere estratto, se necessario, allentando due viti. Le manopole di messa a fuoco sono coassiali e posizionate su ciascun lato del microscopio. La messa a fuoco grossolana è dotata di manopola di blocco e regolazione della tensione, mentre la messa a fuoco fine viene utilizzata per la regolazione della messa a fuoco.

Accessori

Il microscopio MAGUS Lum 400 può essere equipaggiato con accessori aggiuntivi: fotocamera digitale, dispositivo per contrasto di fase, dispositivo di polarizzazione, condensatore per campo scuro, oculari e obiettivi, cursori per campo scuro e contrasto di fase. Per la misurazione degli oggetti la configurazione può essere integrata con un vetrino di calibrazione.

Caratteristiche principali:

• Tecniche di microscopia: fluorescenza in luce riflessa, campo chiaro in luce trasmessa
• Altri metodi di ricerca con accessori opzionali: contrasto di fase, polarizzazione semplice, campo scuro
• Testa trinoculare con tubo trinoculare per il montaggio di una fotocamera digitale; Tubi oculari ruotabili a 360°
• Obiettivi planacromatici Infinity, incluso un obiettivo fluo
• Sorgente luminosa riflessa: lampada al mercurio da 100 W, sorgente luminosa trasmessa: lampada alogena da 30 W
• Metodo di illuminazione Köhler in luce trasmessa e riflessa
• Filtri per fluorescenza: ultravioletto (UV), viola (V), blu (B), verde (G)
• Tavolino ergonomico con portacampione rimovibile e senza rack di posizionamento

Il kit comprende:

• Base con ingresso di alimentazione, sorgente di luce trasmessa e condensatore, meccanismo di messa a fuoco, tavolino e portaobiettivi girevole
• Illuminatore a luce riflessa
• Lampadario al mercurio
• Testa trinoculare
• Obiettivo planacromatico infinito: PL 4x/0,10 WD 19,8 mm
• Obiettivo planacromatico infinito: PL 10x/0,25 WD 5,0 mm
• Obiettivo planacromatico Infinity, fluo: PL FL 40x/0,85 (caricato a molla) WD 0,42 mm
• Obiettivo planacromatico infinito: PL 100x/1,25 (caricato a molla, olio) WD 0,36 mm
• Oculare 10x/22mm con estrazione pupillare lunga (2 pz.)
• Scudo UV
• Adattatore per montaggio a C 1x
• Chiave esagonale
• Alimentazione lampada al mercurio
• Cavo di alimentazione
• Cavo di alimentazione illuminatore a luce riflessa
• Copertura antipolvere
• Manuale utente e scheda di garanzia

Specifiche

Codice prodotto 82904

Marchio MAGUS

Garanzia 5

EAN5905555018140

Dimensioni imballo (LxLxH) 45,2x30,2x96,2x96,5 cm

Peso di spedizione 16,5

Tipo biologico, luminoso/ottico

Testa trinoculare

Testa ugello Gemel (Siedentopf, rotazione di 360°)

Angolo di inclinazione della testa 30°

Ingrandimento, x 40–1000 base (*opzionale: 40–1250/1500/2000/2500)

Diametro tubo oculare mm 30

Oculari 10х/22mm, estrazione pupillare: 10mm (*opzionale: 10x/22mm con scala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiettivi piani acromatici e fluo infinito: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olio); distanza parafocale 45mm (*opzionale: PL FL 10x/0.35, PL 60x/0.80 ∞/0.17)

Revolver girevole per 5 obiettivi

Distanza di lavoro, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х)

Distanza interpupillare, mm 48 — 75

Palco, mm 180x150

Campo di movimento del palco, mm 75/50

Il tavolino è dotato di tavolino meccanico a due assi, senza cremagliera di posizionamento

Condensatore Condensatore di Abbe, NA 1,25, regolabile al centro, regolabile in altezza, diaframma di apertura regolabile, uno slot per cursore per campo scuro e cursore per contrasto di fase, montaggio a coda di rondine

Diaframma ad apertura regolabile, diaframma di campo a iride regolabile

Messa a fuoco coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/cerchio, con manopola di blocco e manopola di regolazione della tensione) e messa a fuoco fine (0,002 mm)

Illuminazione fluorescente, alogena

Regolazione della luminosità sì

Alimentazione Rete CA, 85–265 V, 50/60 Hz

Tipo di sorgente luminosa luce riflessa: lampada al mercurio da 100 W; luce trasmessa: lampada alogena 12V/30W

Intervallo di temperatura di funzionamento,°C 5...+35

Possibilità di collegare apparecchiature aggiuntive: dispositivo per contrasto di fase (condensatore e obiettivi), condensatore per campo scuro (a secco o ad olio), dispositivi di polarizzazione (polarizzatore e analizzatore), cursore per campo scuro

Utenti esperti a livello di utente, professionisti

Livello di difficoltà di montaggio e installazione complicato

Filtri del modulo fluorescente: ultravioletto (UV), viola (V), blu (B), verde (G)

Filtro per fluorescenza: tipo di filtro, lunghezza d'onda di eccitazione/specchio dicroico/lunghezza d'onda di emissione ultravioletta (UV), 320–380 nm/425 nm/435 nm; viola (V), 380–415 nm/455 nm/475 nm; blu (B), 450–490 nm/505 nm/515 nm; verde (G), 495–555 nm/585 nm/595 nm

Applicazione laboratorio/medica

Posizione dell'illuminazione doppia

Metodo di ricerca campo chiaro, fluorescenza

Custodia/custodia/borsa nel set di copertura antipolvere
