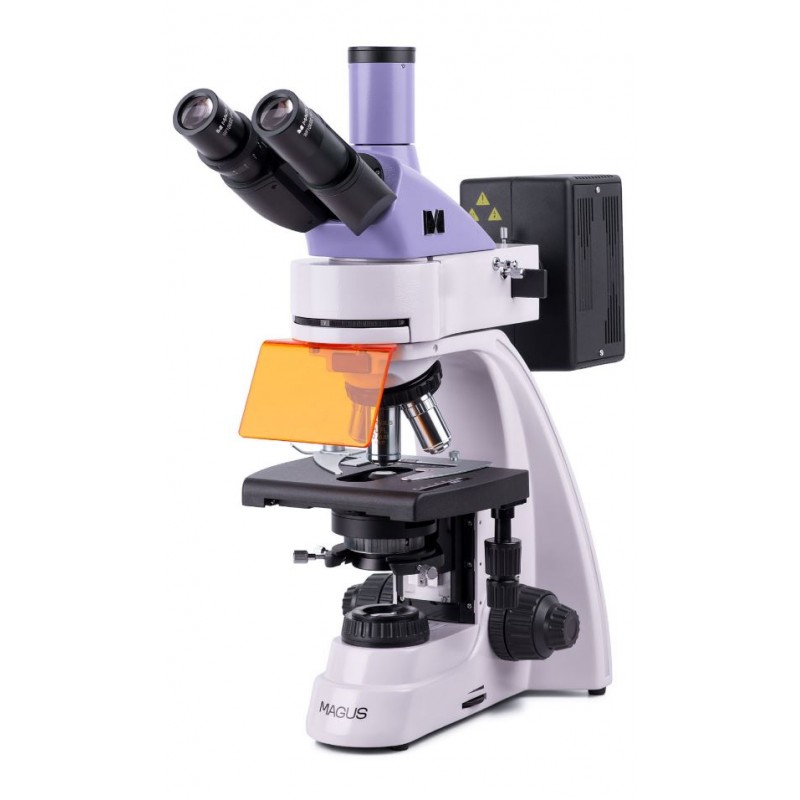

MAGUS Lum 400 fluoresenssimikroskooppi

Fluoresenssimikroskooppi MAGUS Lum 400 on suunniteltu diagnostiikkaan ja tutkimukseen fluoresenssi- (heijastettu valo) ja kirkaskenttä (läpäisevä valo) mikroskoopilla. Darkfield-, vaihekontrasti- ja polarisaatiotekniikoita voidaan käyttää valinnaisten laitteiden kanssa. Fluoresenssimikroskoopin käyttöalueet: DNA-analyysi, taudinaiheuttajien tutkimus, terveys- ja epidemiologinen seuranta, oikeuslääketieteellinen tutkimus jne.

Optiikka

Tämä on trinokulaarinen mikroskooppi: Kiikarin pää on 30° kalteva ja digitaalikamera (ei mukana) on asennettu trinokulaariputkeen. Koska okulaariputket ovat 360° kääntyviä, ne on helppo säätää käyttäjän pituuden mukaan.

Pyörivään okulaariin voidaan asentaa viisi objektiivia. Mukana on neljä infinity plan -akromaattista objektiivia. Yksi niistä, fluo-objektiivi 40-kertaisella suurennuksella, on suunniteltu fluoresenssihavaintoja varten. Kirkaskenttämikroskopiatekniikassa käytetään 4x, 10x ja 100x objektiiveja. Pyörivän suukappaleen vapaaseen koloon voidaan asentaa lisäobjektiivi ylimääräisen suurennuksen saavuttamiseksi mikroskoopin suurennusalueella.

Pyörivä objektiiveilla varustettu nenäkappale on suunnattu sisäosaan – käyttäjä näkee objektiivin työnnettynä optiseen polkuun.

Valaistus

Heijastunut valonlähde on 100 W elohopealamppu. Se on sijoitettu lampun sisään, mikä takaa tehokkaan lämmönpoiston: Lamppu ei ylikuumene edes pitkien käyttötuntien aikana. Valaisin voidaan keskittää kolmea akselia pitkin työskentelyalueen optimaalisen valaistuksen aikaansaamiseksi. Jos lamppu on vaihdettava, se on melko helppo irrottaa ja asentaa. Elohopealamppu sopii loisteväreille, koska siinä on erilliset piikit. Heijastunut valo sisältää neljä virityssuodatinta: ultravioletti (UV), violetti (V), sininen (B) ja vihreä (G).

Läpäisevä valonlähde: 30W halogeenipolttimo. Se on tarpeeksi kirkas toimimaan minkä tahansa suurennoksen objektiivien kanssa. Valaistuksen värilämpötilan ansiosta pitkätkään havainnot eivät rasita silmiä. Valaistusjärjestelmä sisältää myös lauhduttimen. Siinä on paikka liukusäätimelle (vaihekontrasti tai tumma kenttä).

Läpäisevässä ja heijastuneessa valossa voit määrittää Köhler-valaistusmenetelmän. Kun valaistus on asetettu tällä tavalla, reunoissa ei ole tummumista, näyte on selvästi näkyvissä ja kuvan artefaktit poistetaan.

Lava ja tarkennusmekanismi

Mikroskoopissa on ergonomisesti muotoiltu taso, jossa ei ole sijoitustelinettä. Heijastuneessa valossa tarkasteltaessa lavalle asetetaan musta lavalevy hajavalon poistamiseksi. Näytteen pidike on irrotettava ja se voidaan irrottaa tarvittaessa löysäämällä kaksi ruuvia. Tarkennusnupit ovat koaksiaalisia ja sijaitsevat mikroskoopin kummallakin puolella. Karkeassa tarkennuksessa on lukitusnuppi ja jännityksen säätö ja hienotarkennusta käytetään tarkennuksen säätöön.

Lisätarvikkeet

MAGUS Lum 400 -mikroskooppi voidaan varustaa lisätarvikkeilla: digitaalikamera, vaihekontrastilaite, polarisaatiolaite, tummakenttäkondensaattori, okulaarit ja objektiivit, pimeyden ja vaihekontrasti liukusäätimet. Kohteiden mittaamista varten konfiguraatiota voidaan täydentää kalibrointiliukulevyllä.

Avainominaisuudet:

• Mikroskooppitekniikat: fluoresenssi heijastuneessa valossa, kirkas kenttä läpäisevässä valossa
• Muita tutkimusmenetelmiä valinnaisilla lisävarusteilla: vaihekontrasti, yksinkertainen polarisaatio, pimeäkenttä
• Trinokulaarinen pää kolmiokulaarisella putkella digitaalikameran kiinnittämistä varten; 360° kääntyvät okulaariputket
• Infinity Plan akromaattiset objektiivit, mukaan lukien fluo-objektiivi
• Heijastunut valonlähde: 100W elohopealamppu, läpäisevä valonlähde: 30W halogeenilamppu
• Köhler-valaistusmenetelmä läpäisevässä ja heijastuneessa valossa
• Fluoresenssisuodattimet: ultravioletti (UV), violetti (V), sininen (B), vihreä (G)
• Ergonominen taso, jossa on irrotettava näytteen pidike ja ei sijoitustelinettä

Pakkaus sisältää:

• Pohja, jossa on virtalähde, läpäisevä valonlähde ja kondensaattori, tarkennusmekanismi, lava ja pyörivä nenäkappale
• Heijastava valon valaisin
• Mercury lamppu
• Trinokulaarinen pää
• Ääretön akromaattinen objektiivi: PL 4x/0.10 WD 19.8mm
• Ääretön akromaattinen objektiivi: PL 10x / 0,25 WD 5,0 mm
• Infinity plan akromaattinen objektiivi, fluo: PL FL 40x/0.85 (jousitettu) WD 0.42mm
• Infinity plan akromaattinen objektiivi: PL 100x/1.25 (jousitettu, öljy) WD 0.36mm
• Okulaari 10x/22mm pitkällä silmänpoistolla (2 kpl)
• UV-suoja
• C-kiinnityssovitin 1x
• Kuusiokoloavain
• Mercury lampun virtalähde
• Virtajohto
• Heijastavan valon valaisimen virtajohto
• Pölysuoja
• Käyttöohje ja takuukortti

Tekniset tiedot

Tuotetunnus 82904

Merkki MAGUS

Takuu 5

EAN 5905555018140

Pakkauksen koko (PxLxK) 45,2x30,2x96

Lähetyksen paino 16.5

Tyyppi biologinen, kevyt/optinen

Pään trinokulaari

Gemel-suutin (Siedentopf, 360° kierto)

Pään kaltevuuskulma 30°

Suurennus, x 40–1000 perus (*valinnainen: 40–1250/1500/2000/2500)

Okulaariputken halkaisija, mm 30

Okulaarit 10х/22mm, silmien kohoväli: 10mm (*valinnainen: 10x/22mm asteikolla, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektiivit infinity plan akromaattiset ja fluo-objektiivit: PL 4x/0.10, PL 10x/0.25, PL FL 40x/0.85, PL 100x/1.25 (öljy); parfokaalietäisyys 45 mm (*valinnainen: PL FL 10x/0.35, PL 60x/0.80 ∞/0.17)

Pyörivä nenäkappale 5 objektiiville

Työetäisyys, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х)

Pupillien välinen etäisyys, mm 48-75

Lava, mm 180x150

Lavan liikkumisalue, mm 75/50

Näytössä on kaksiakselinen mekaaninen lava, ilman sijoitustelinettä

Condenser Abbe-kondensaattori, NA 1.25, keskellä säädettävä, korkeussäädettävä, säädettävä aukkokalvo, paikka tummakentän liukusäätimelle ja vaihekontrasti liukusäätimelle, lohenpyrstökiinnitys

Kalvo säädettävä aukkokalvo, säädettävä iiriskenttäkalvo

Tarkennus koaksiaalinen, karkea tarkennus (21 mm, 39,8 mm/ympyrä, lukitusnuppi ja jännityksen säätönuppi) ja hienotarkennus (0,002 mm)

Valaistus fluoresoiva, halogeeni

Kirkkauden säätö kyllä

Virtalähde AC verkko, 85-265V, 50/60Hz

Valonlähdetyyppi heijastuva valo: 100W elohopealamppu; Läpäisevä valo: 12V/30W halogeenilamppu

Käyttölämpötila-alue,°C 5...+35

Mahdollisuus liittää lisälaitteita vaihekontrastilaite (kondensaattori ja objektiivit), tummakenttäkondensaattori (kuiva tai öljy), polarisaatiolaitteet (polarisaattori ja analysaattori), pimeäkentän liukusäädin

Käyttäjätason kokeneet käyttäjät, ammattilaiset

Kokoamisen ja asennuksen vaikeusaste monimutkainen

Fluoresoiva moduulisuodattimet: ultravioletti (UV), violetti (V), sininen (B), vihreä (G)

Fluoresenssisuodatin: suodatintyyppi, viritysaallonpituus/dikroinen peili/emission aallonpituus ultravioletti (UV), 320–380 nm/425 nm/435 nm; violetti (V), 380-415 nm/455 nm/475 nm; sininen (B), 450–490 nm/505 nm/515 nm; vihreä (G), 495-555nm/585nm/595nm

Sovelluslaboratorio/lääketieteellinen

Valaistuspaikka kaksinkertainen

Tutkimusmenetelmä kirkas kenttä, fluoresenssi

Pussi/kotelo/pussi pölysuojassa
