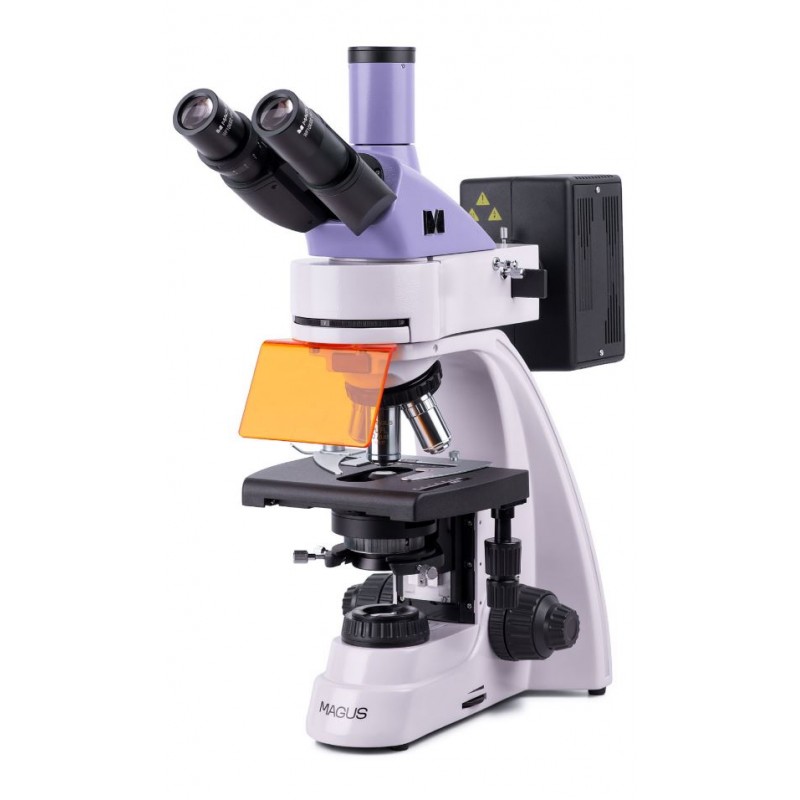

Mikroskop fluorescencyjny MAGUS Lum 400

Mikroskop fluorescencyjny MAGUS Lum 400 przeznaczony jest do diagnostyki i badań metodami mikroskopii fluorescencyjnej (światło odbite) i jasnego pola (światło przechodzące). Z opcjonalnym sprzętem można stosować techniki ciemnego pola, kontrastu fazowego i polaryzacji. Obszary zastosowania mikroskopu fluorescencyjnego: analiza DNA, badanie patogenów, nadzór sanitarno-epidemiologiczny, badania kryminalistyczne itp.

Optyka

To jest mikroskop trójokularowy: Głowica dwuokularowa jest nachylona pod kątem 30°, a aparat cyfrowy (nie wchodzi w skład zestawu) jest zainstalowany w tubusie trójokularowym. Tubusy okularu można obracać o 360°, co pozwala na łatwe dopasowanie ich do wzrostu użytkownika.

W okularze obrotowym można zamontować pięć obiektywów. W zestawie znajdują się cztery celowniki achromatyczne o planie nieskończoności. Jeden z nich, obiektyw fluorescencyjny o powiększeniu 40x, przeznaczony jest do obserwacji fluorescencji. W technice mikroskopii w jasnym polu stosuje się obiektywy 4x, 10x i 100x. W wolnym gnieździe noska obrotowego można zamontować dodatkowy obiektyw, aby uzyskać dodatkowe powiększenie w zakresie powiększenia mikroskopu.

Nosek obrotowy z obiektywami skierowany jest do wnętrza – użytkownik widzi obiektyw włożony w tor optyczny.

Oświetlenie

Źródłem odbitego światła jest lampa rtęciowa o mocy 100 W. Umieszczona jest wewnątrz latarni, co zapewnia efektywne odprowadzenie ciepła: Lampa nie przegrzewa się nawet podczas długich godzin pracy. Lampę można centrować w trzech osiach, aby zapewnić optymalne oświetlenie obszaru roboczego. Jeśli zajdzie potrzeba wymiany, wymontowanie i zamontowanie żarówki będzie dość łatwe. Lampa rtęciowa nadaje się do barwników fluorescencyjnych, ponieważ ma dyskretne piki. Iluminator światła odbitego zawiera cztery filtry wzbudzenia: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G).

Źródło światła przechodzącego: żarówka halogenowa o mocy 30W. Jest wystarczająco jasny, aby współpracować z dowolnymi obiektywami o dowolnym powiększeniu. Dzięki temperaturze barwowej oświetlenia nawet długie obserwacje nie będą męczyć oczu. System oświetlenia zawiera również kondensator. Posiada miejsce na suwak (kontrast fazowy lub ciemne pole).

W świetle przechodzącym i odbitym można ustawić metodę oświetlenia Köhlera. Przy takim ustawieniu oświetlenia nie dochodzi do przyciemnień na krawędziach, próbka jest wyraźnie widoczna, a artefakty obrazu zostają usunięte.

Stopień i mechanizm ustawiania ostrości

Mikroskop wyposażony jest w ergonomicznie zaprojektowany stolik bez stojaka pozycjonującego. Podczas obserwacji w świetle odbitym na scenie umieszcza się czarną płytę sceniczną, która usuwa światło rozproszone. Uchwyt na preparaty jest wyjmowany i można go w razie potrzeby wyjąć poprzez poluzowanie dwóch śrub. Pokrętła ogniskowania są współosiowe i znajdują się po obu stronach mikroskopu. Ostrość zgrubna ma pokrętło blokujące i regulację napięcia, a ostrość precyzyjna służy do regulacji ostrości.

Akcesoria

Mikroskop MAGUS Lum 400 można wyposażyć w dodatkowe akcesoria: aparat cyfrowy, przyrząd do kontrastu fazowego, przyrząd polaryzacyjny, kondensor ciemnego pola, okulary i obiektywy, suwaki ciemnego pola i kontrastu fazowego. W przypadku obiektów pomiarowych konfigurację można uzupełnić o suwak kalibracyjny.

Kluczowe cechy:

• Techniki mikroskopowe: fluorescencja w świetle odbitym, jasne pole w świetle przechodzącym
• Inne metody badawcze z opcjonalnymi akcesoriami: kontrast fazowy, prosta polaryzacja, ciemne pole
• Głowica trójokularowa z tubusem trójokularowym do montażu aparatu cyfrowego; Tubusy okularowe obracane o 360°
• Obiektywy achromatyczne typu Infinity, w tym obiektyw fluo
• Źródło światła odbitego: lampa rtęciowa 100W, źródło światła przechodzącego: lampa halogenowa 30W
• Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym
• Filtry fluorescencyjne: ultrafiolet (UV), fiolet (V), niebieski (B), zielony (G)
• Ergonomiczny stolik z wyjmowanym uchwytem na próbki i bez stojaka pozycjonującego

Zestaw zawiera:

• Podstawa z wejściem zasilania, źródłem światła przechodzącego i kondensorem, mechanizmem ogniskującym, stolikiem i noskiem obrotowym
• Iluminator światła odbitego
• Latarnia rtęciowa
• Głowa trójokularowa
• Obiektyw planarno-achromatyczny Infinity: PL 4x/0,10 WD 19,8 mm
• Obiektyw planarno-achromatyczny Infinity: PL 10x/0,25 WD 5,0 mm
• Obiektyw achromatyczny typu Infinity, fluo: PL FL 40x/0,85 (sprężynowy) WD 0,42 mm
• Obiektyw achromatyczny typu Infinity: PL 100x/1,25 (sprężynowy, olejowy) WD 0,36 mm
• Okular 10x/22mm z długim odstępem źrenicy (2 szt.)
• Osłona UV
• Adapter do montażu typu C 1x
• Klucz sześciokątny
• Zasilanie lampy rtęciowej
• Kabel zasilający
• Przewód zasilający oświetlacza światła odbitego
• Okładka ochronna
• Instrukcja obsługi i karta gwarancyjna

Dane techniczne

Identyfikator produktu 82904

Marka MAGUS

Gwarancja 5

EAN5905555018140

Rozmiar opakowania (DxSxW) 45,2x30,2x96

Waga przesyłki 16,5

Typ biologiczny, lekki/optyczny

Głowa trinokularowa

Dysza Głowica Gemel (Siedentopf, obrót 360°)

Kąt nachylenia głowicy 30°

Powiększenie, podstawowe x 40–1000 (*opcjonalnie: 40–1250/1500/2000/2500)

Średnica tubusu okularu, mm 30

Okulary 10х/22mm, odstęp źrenicy: 10mm (*opcjonalnie: 10x/22mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiektywy typu infinity plan achromatyczne i fluo: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olej); odległość parafokalna 45mm (*opcjonalnie: PL FL 10x/0,35, PL 60x/0,80 ∞/0,17)

Obrotowy nosek na 5 obiektywów

Odległość robocza, mm 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х)

Rozstaw źrenic, mm 48–75

Scena, mm 180x150

Zakres ruchu stolika, mm 75/50

Scena posiada dwuosiowy stolik mechaniczny, bez stojaka pozycjonującego

Kondensor Kondensor Abbego NA 1,25, regulacja centralna, regulacja wysokości, regulowana przysłona aperturowa, miejsce na suwak ciemnego pola i suwak kontrastu fazowego, mocowanie na jaskółczy ogon

Regulowana przysłona aperturowa, regulowana przysłona polowa irysowa

Ostrość współosiowa, zgrubna (21 mm, 39,8 mm/okrąg, z pokrętłem blokady i pokrętłem regulacji naciągu) i precyzyjna (0,002 mm)

Oświetlenie fluorescencyjne, halogenowe

Regulacja jasności tak

Zasilanie Sieć prądu przemiennego, 85–265 V, 50/60 Hz

Rodzaj źródła światła światło odbite: lampa rtęciowa 100W; światło przechodzące: lampa halogenowa 12V/30W

Zakres temperatury pracy,°C 5...+35

Możliwość podłączenia dodatkowego wyposażenia: urządzenie do kontrastu fazowego (kondensator i obiektywy), kondensor ciemnego pola (suchy lub olejowy), urządzenia polaryzacyjne (polaryzator i analizator), suwak ciemnego pola

Doświadczeni użytkownicy na poziomie użytkownika, profesjonaliści

Poziom trudności montażu i instalacji skomplikowany

Filtry modułu fluorescencyjnego: ultrafiolet (UV), fiolet (V), niebieski (B), zielony (G)

Filtr fluorescencyjny: typ filtra, długość fali wzbudzenia/lustro dichroiczne/długość fali emisji ultrafiolet (UV), 320–380nm/425 nm/435 nm; fioletowy (V), 380–415nm/455nm/475nm; niebieski (B), 450–490nm/505nm/515nm; zielony (G), 495–555nm/585nm/595nm

Laboratorium aplikacyjne/medyczne

Podwójne umiejscowienie oświetlenia

Metoda badań: jasne pole, fluorescencja

Etui/etui/torba w komplecie z osłoną przeciwkurzową
