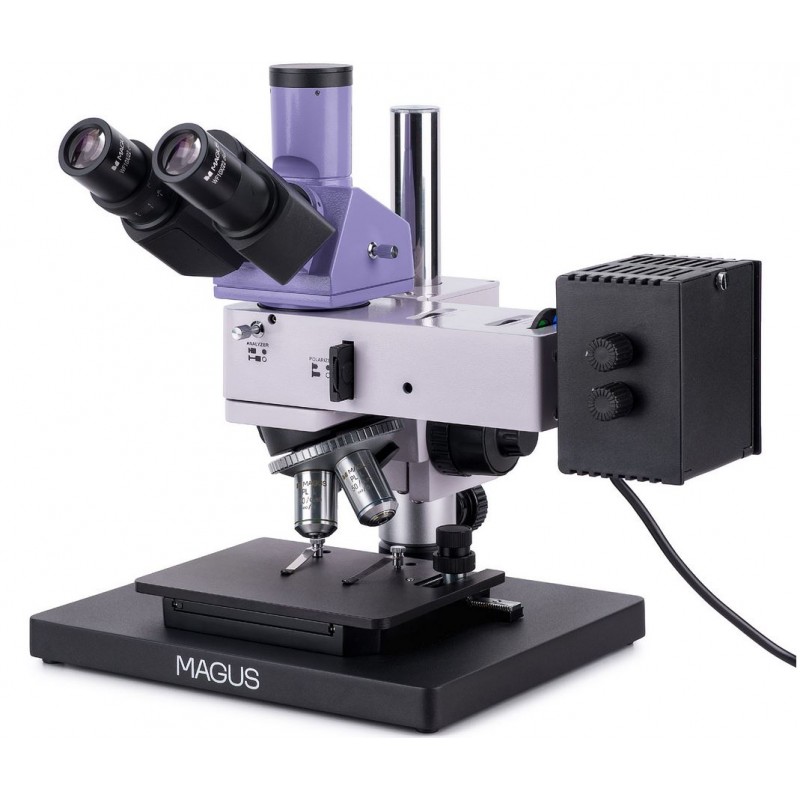

Magus Metal 630 Metallurgisches Mikroskop (82898)

Das MAGUS Metal 630 metallurgische Auflichtmikroskop ist für die Untersuchung der Mikrostruktur undurchsichtiger Proben beliebiger Höhe und Größe konzipiert. Typische Untersuchungsobjekte sind Metalle, Legierungen, Halbleiter und Lackbeschichtungen. Das Mikroskop unterstützt Hellfeld- und Polarisationsverfahren. Ein wesentlicher Vorteil ist das kompakte Design, wodurch es sich besonders für Labore mit begrenztem Arbeits- oder Stauraum eignet. Das MAGUS Metal 630 ist eine effektive Lösung für industrielle Anwendungen, Forschungslabore und Universitätsinstitute.

Optisches System

Das Mikroskop verfügt über unendlich-korrigierte Optik. Ein vertikal positioniertes Trinokulartubus ermöglicht die Montage einer Digitalkamera, sodass der Strahlengang entweder zu den Okularen oder zum Kameraanschluss umgeleitet werden kann. Eine Kamera ist nicht im Standardlieferumfang enthalten.

Der Binokularkopf ist um 30° geneigt und sorgt so für komfortable Beobachtungen auch über längere Zeiträume. Ein Dioptrienausgleichsring am linken Okular ermöglicht eine präzise Anpassung an das Sehvermögen des Benutzers.

Der Objektivrevolver verfügt über fünf Objektivplätze. Vier Plan-Achromat-Objektive sind enthalten, ein Platz bleibt für ein optionales Objektiv frei. Diese Objektive bieten einen langen Arbeitsabstand und sind für die Hellfeld-Auflichtmikroskopie optimiert.

Beleuchtungssystem

Das Mikroskop arbeitet ausschließlich mit Auflichtbeleuchtung. Das Beleuchtungssystem umfasst ein Polarisationsgerät, eine Aperturblende und eine Feldblende. Die Beleuchtung erfolgt über eine 30 W Halogenlampe, die ein warmes, augenfreundliches Licht für längeres Arbeiten erzeugt.

Sowohl die Blenden als auch die Lichtquelle sind zentrierbar, und das Mikroskop unterstützt die Köhler-Beleuchtung. Ein Satz Farbfilter ist für verbesserten Kontrast und Farbbalance enthalten.

Objekttisch und Fokussiermechanismus

Der speziell entwickelte Stativ- und Fokussiermechanismus bietet zwei Hauptvorteile: eine kompakte Stellfläche und die Möglichkeit, Proben unbegrenzter Höhe zu untersuchen. Das Mikroskop kann auf Labormöbeln mit einer maximalen Höhe von 40 cm aufgestellt werden.

Ein zweiachsiger mechanischer Objekttisch wird für kleinere Proben verwendet. Die Fokussierung erfolgt über koaxiale Grob- und Feintriebknöpfe auf beiden Seiten des Stativs. Der Fokussiermechanismus arbeitet sanft und präzise, und die Grobtriebspannung kann an die Vorlieben des Benutzers angepasst werden.

Zubehör und Erweiterbarkeit

Das Mikroskop kann mit optionalem Zubehör erweitert werden, darunter Objektive mit langem Arbeitsabstand, zusätzliche Okulare, Digitalkameras und Kalibrierpräparate, um es für spezielle Inspektions- oder Forschungsaufgaben anzupassen.

Hauptmerkmale

• Keine Einschränkungen bei der Probenhöhe oder -größe

• Trinokularkopf mit Kameraanschluss und 100:0 / 0:100 Strahlenteiler

• 30 W Halogenbeleuchtung mit warmem Licht für Auflicht-Hellfeld- und Polarisationsmikroskopie

• Farbfilter, Köhler-Beleuchtung, zentrierbare Lichtquelle, Feldblende und Aperturblende

• Kompaktes Stativ für kleine Labormöbel geeignet

• Große Auswahl an optionalem Zubehör

Lieferumfang

• Stativ mit Fokussiermechanismus, Objekttisch und Objektivrevolver

• Auflichtbeleuchter mit Lampengehäuse

• Trinokularkopf

• Unendlich Plan-Achromat-Objektive:

  • PL L5×/0,12, WD 26,1 mm

  • PL L10×/0,25, WD 20,2 mm

  • PL L20×/0,40, WD 8,80 mm

  • PL L50×/0,70, WD 3,68 mm

• Zwei 10×/22 mm Okulare mit langem Augenabstand

• 1× C-Mount-Adapter

• Innensechskantschlüssel

• Basis mit Stromanschluss

• Netzkabel

• Netzkabel für Auflichtbeleuchter

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10×/22 mm Okular mit Skala

• Okularpaare: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Optionale Objektive:

  • PL L40×/0,60, WD 3,98 mm

  • PL L60×/0,70, WD 2,08 mm

  • PL L80×/0,80, WD 1,25 mm

  • PL L100×/0,85 (trocken), WD 0,40 mm

• Digitalkamera

• Kalibrierpräparat

Technische Daten

• Produkt-ID: 82898

• Marke: MAGUS

• Garantie: 5 Jahre

• EAN: 5905555018324

• Paketgröße: 39 × 37 × 73 cm

• Versandgewicht: 19,5 kg

• Typ: Licht-/Optisches, metallurgisch

• Mikroskopkopf: Trinokular, Siedentopf

• Kopfneigungswinkel: 30°

• Standard-Vergrößerungsbereich: 50×–500×

• Optionaler Vergrößerungsbereich: bis zu 2500×

• Okulartubusdurchmesser: 30 mm

• Okulare: 10×/22 mm, Augenabstand 10 mm (optionale Varianten verfügbar)

• Objektive: Unendlich Plan-Achromat, Parfokalabstand 45 mm

• Objektivrevolver: 5-fach

• Augenabstand: 48–75 mm

• Objekttischgröße: 185 × 140 mm

• Objekttischweg: 35 / 30 mm

• Objekttischtyp: zweiachsig mechanisch; Basisgröße 300 × 240 mm

• Dioptrienausgleich: ±5 am linken Okulartubus

• Fokussiersystem: Koaxialer Grobtrieb (mit Spannungseinstellung) und Feintrieb, 0,002 mm Auflösung

• Beleuchtung: Halogen, Helligkeit einstellbar

• Stromversorgung: 220 ± 22 V, 50 Hz

• Lichtquelle: 12 V / 30 W

• Filter: grün, blau, gelb, matt

• Betriebstemperaturbereich: +5 °C bis +35 °C

• Zusätzliche Merkmale: Integrierter Analysator und abnehmbarer Polarisator

• Zielgruppe: Erfahrene Anwender und Profis

• Anwendung: Metallurgische Analyse

• Beobachtungsmethoden: Hellfeld, Polarisation

• Mitgeliefertes Schutz-Zubehör: Staubschutzhaube
