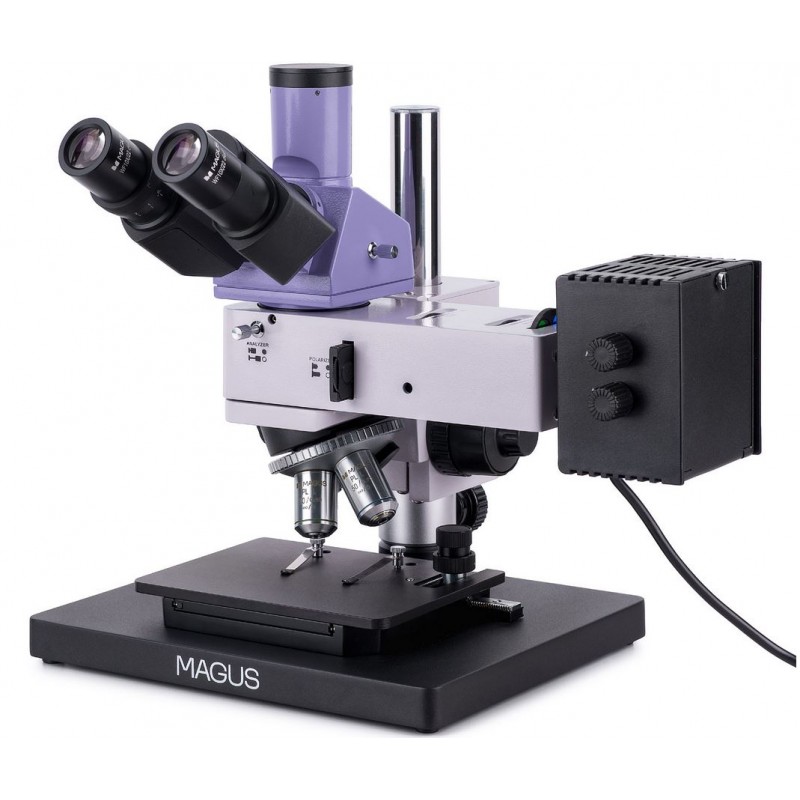

Magus Metal 630 Metallurgische Microscoop (82898)

De MAGUS Metal 630 metallurgische reflected-light microscoop is ontworpen voor het onderzoeken van de microstructuur van ondoorzichtige monsters van elke hoogte en grootte. Typische onderzoeksobjecten zijn onder andere metalen, legeringen, halfgeleiders en verfcoatings. De microscoop ondersteunt helderveld- en gepolariseerd-lichttechnieken. Het compacte ontwerp is een groot voordeel, waardoor het zeer geschikt is voor laboratoria met beperkte werkruimte of opslagcapaciteit. De MAGUS Metal 630 is een effectieve oplossing voor industriële toepassingen, onderzoeks­laboratoria en universiteitsafdelingen.

Optisch systeem

De microscoop is uitgerust met oneindig gecorrigeerde optiek. Een verticaal geplaatste trinoculaire tubus is voorzien voor het monteren van een digitale camera, waardoor het lichtpad kan worden gericht naar de oculairs of naar de camera-aansluiting. Een camera is niet inbegrepen in de standaardconfiguratie.

De binoculaire kop, gekanteld onder een hoek van 30°, zorgt voor comfortabel observeren tijdens langdurige sessies. Een dioptrie-instelring op het linker oculair maakt nauwkeurige correctie mogelijk om aan te sluiten bij het gezichtsvermogen van de gebruiker.

De revolver heeft vijf objectiefposities. Vier plan-achromatische objectieven zijn inbegrepen, waardoor er één vrije positie overblijft voor een optioneel objectief. Deze objectieven hebben een lange werkafstand en zijn geoptimaliseerd voor helderveld reflected-light microscopie.

Verlichtingssysteem

De microscoop werkt uitsluitend met reflected-light verlichting. Het verlichtingssysteem bevat een polarisatie-inrichting, diafragma en velddiafragma. De verlichting wordt verzorgd door een 30 W halogeenlamp, die warm, oogvriendelijk licht uitstraalt, geschikt voor langdurig gebruik.

Zowel de diafragma’s als de lichtbron kunnen gecentreerd worden, en de microscoop ondersteunt Köhler-verlichting. Een set kleurfilters is inbegrepen voor verbeterd contrast en kleurweergave.

Tafel en scherpstelling

De speciaal ontworpen voet en scherpstelsysteem bieden twee belangrijke voordelen: een compacte voetafdruk en de mogelijkheid om monsters van onbeperkte hoogte te onderzoeken. De microscoop kan geplaatst worden op laboratoriummeubilair met een maximale hoogte van 40 cm.

Een mechanische tafel met twee assen wordt gebruikt voor het werken met kleinere monsters. De scherpstelling wordt geregeld met coaxiale grove en fijne scherpstelknoppen aan beide zijden van de voet. Het scherpstelsysteem werkt soepel en nauwkeurig, en de spanning van de grove scherpstelling kan worden aangepast aan de voorkeur van de gebruiker.

Accessoires en uitbreidbaarheid

De microscoop kan worden uitgebreid met optionele accessoires, waaronder objectieven met lange werkafstand, extra oculairs, digitale camera’s en kalibratiepreparaten, zodat aanpassing aan specifieke inspectie- of onderzoekstaken mogelijk is.

Belangrijkste kenmerken

• Geen beperkingen op monsterhoogte of -grootte

• Trinoculaire kop met camera-aansluiting en 100:0 / 0:100 lichtverdeling

• 30 W halogeenverlichting met warm licht voor helderveld- en polarisatiemicroscopie met reflected-light

• Kleurfilters, Köhler-verlichtingsmogelijkheid en centreerbare lichtbron, velddiafragma en diafragma

• Compacte voet geschikt voor klein laboratoriummeubilair

• Breed scala aan optionele accessoires

De set bevat

• Voet met scherpstelsysteem, tafel en revolver

• Reflected-light verlichtingsunit met lamphuis

• Trinoculaire kop

• Infinity plan-achromatische objectieven:

  • PL L5×/0.12, WD 26,1 mm

  • PL L10×/0.25, WD 20,2 mm

  • PL L20×/0.40, WD 8,80 mm

  • PL L50×/0.70, WD 3,68 mm

• Twee 10×/22 mm oculairs met lange oogafstand

• 1× C-mount adapter

• Inbussleutel

• Basis met stroomaansluiting

• Stroomkabel

• Stroomkabel voor reflected-light verlichtingsunit

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag verkrijgbaar

• 10×/22 mm oculair met schaalverdeling

• Oculairparen: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Optionele objectieven:

  • PL L40×/0.60, WD 3,98 mm

  • PL L60×/0.70, WD 2,08 mm

  • PL L80×/0.80, WD 1,25 mm

  • PL L100×/0.85 (droog), WD 0,40 mm

• Digitale camera

• Kalibratiepreparaat

Specificaties

• Product-ID: 82898

• Merk: MAGUS

• Garantie: 5 jaar

• EAN: 5905555018324

• Verpakkingsgrootte: 39 × 37 × 73 cm

• Verzendgewicht: 19,5 kg

• Type: licht/optisch, metallurgisch

• Microscoopkop: trinoculair, Siedentopf

• Kophoek: 30°

• Standaard vergrotingsbereik: 50×–500×

• Optioneel vergrotingsbereik: tot 2500×

• Oculairbuisdiameter: 30 mm

• Oculairs: 10×/22 mm, oogafstand 10 mm (optionele varianten beschikbaar)

• Objectieven: infinity plan-achromatisch, parfocale afstand 45 mm

• Revolver: 5-posities

• Interpupillaire afstand: 48–75 mm

• Tafelgrootte: 185 × 140 mm

• Tafelbereik: 35 / 30 mm

• Tafeltype: mechanisch met twee assen; basisgrootte 300 × 240 mm

• Dioptrie-instelling: ±5 op linker oculairbuis

• Scherpstelsysteem: coaxiale grove (met spanningsinstelling) en fijne scherpstelling, 0,002 mm resolutie

• Verlichting: halogeen, helderheid instelbaar

• Voeding: 220 ± 22 V, 50 Hz

• Lichtbron: 12 V / 30 W

• Filters: groen, blauw, geel, mat

• Bedrijfstemperatuurbereik: +5 °C tot +35 °C

• Extra functies: ingebouwde analyzer en afneembare polarisator

• Doelgroep: ervaren gebruikers en professionals

• Toepassing: metallurgische analyse

• Observatiemethoden: helderveld, polarisatie

• Geleverd beschermaccessoire: stofhoes
