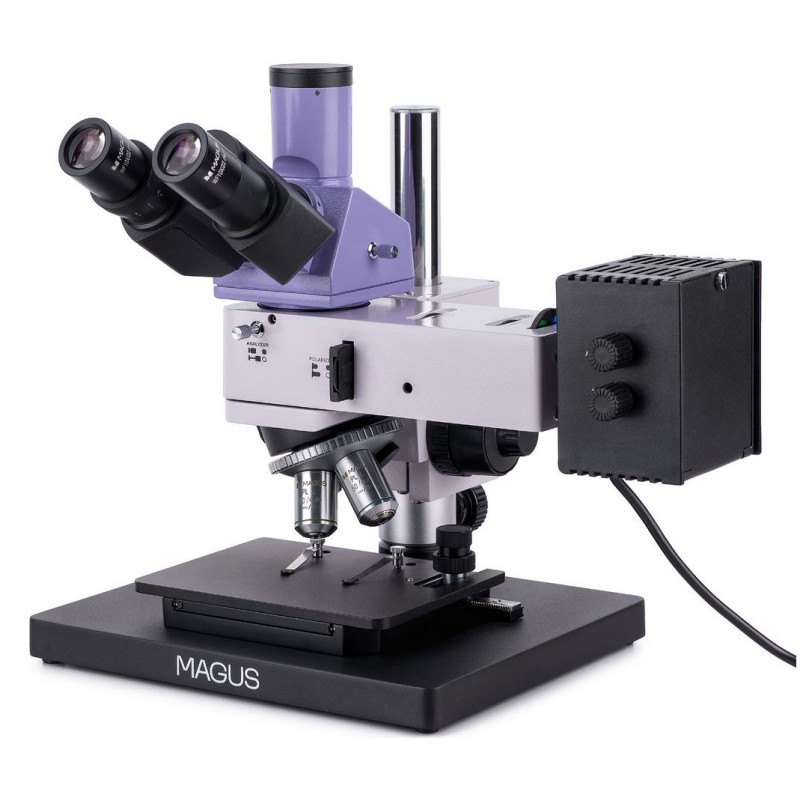

Microscopio Metallurgico Magus Metal 630 (82898)

Il microscopio metallurgico a luce riflessa MAGUS Metal 630 è progettato per l’esame della microstruttura di campioni opachi di qualsiasi altezza e dimensione. Gli oggetti di studio tipici includono metalli, leghe, semiconduttori e rivestimenti di vernice. Il microscopio supporta le tecniche a campo chiaro e luce polarizzata. Il suo design compatto rappresenta un grande vantaggio, rendendolo particolarmente adatto a laboratori con spazio di lavoro o capacità di stoccaggio limitati. Il MAGUS Metal 630 è una soluzione efficace per applicazioni industriali, laboratori di ricerca e dipartimenti universitari.

Sistema ottico

Il microscopio è dotato di ottiche corrette all’infinito. Un tubo trinoculare posizionato verticalmente è previsto per il montaggio di una fotocamera digitale, consentendo di indirizzare il percorso della luce sia verso gli oculari che verso la porta della fotocamera. La fotocamera non è inclusa nella configurazione standard.

La testa binoculare, inclinata di 30°, garantisce un’osservazione confortevole anche durante sessioni prolungate. Un anello di regolazione diottrica sull’oculare sinistro consente una correzione precisa in base alla vista dell’utente.

Il revolver portaobiettivi dispone di cinque alloggiamenti per obiettivi. Quattro obiettivi planacromatici sono inclusi, lasciando uno slot libero per un obiettivo opzionale. Questi obiettivi offrono una lunga distanza di lavoro e sono ottimizzati per la microscopia a luce riflessa in campo chiaro.

Sistema di illuminazione

Il microscopio funziona esclusivamente con illuminazione a luce riflessa. Il sistema di illuminazione comprende un dispositivo di polarizzazione, diaframma di apertura e diaframma di campo. L’illuminazione è fornita da una lampada alogena da 30 W, che emette una luce calda e riposante per gli occhi, adatta a lavori prolungati.

Sia i diaframmi che la sorgente luminosa possono essere centrati, e il microscopio supporta l’illuminazione di Köhler. È incluso un set di filtri colorati per migliorare il contrasto e l’equilibrio cromatico.

Piatto portaoggetti e meccanismo di messa a fuoco

Il supporto e il sistema di messa a fuoco appositamente progettati offrono due vantaggi chiave: un ingombro ridotto e la possibilità di esaminare campioni di altezza illimitata. Il microscopio può essere posizionato su mobili da laboratorio con un’altezza massima di 40 cm.

Un piatto meccanico a due assi viene utilizzato per lavorare con campioni di dimensioni ridotte. La messa a fuoco è controllata tramite manopole coassiali di messa a fuoco grossolana e fine situate su entrambi i lati del supporto. Il meccanismo di messa a fuoco funziona in modo fluido e preciso, e la tensione della messa a fuoco grossolana può essere regolata secondo le preferenze dell’utente.

Accessori ed espandibilità

Il microscopio può essere ampliato con accessori opzionali, tra cui obiettivi a lunga distanza di lavoro, oculari aggiuntivi, fotocamere digitali e vetrini di calibrazione, consentendo la personalizzazione per specifiche attività di ispezione o ricerca.

Caratteristiche principali

• Nessuna limitazione su altezza o dimensione del campione

• Testa trinoculare con tubo per fotocamera e divisione del fascio 100:0 / 0:100

• Illuminazione alogena da 30 W con luce calda per microscopia a luce riflessa in campo chiaro e polarizzazione

• Filtri colorati, capacità di illuminazione Köhler e sorgente luminosa, diaframma di campo e diaframma di apertura centrabili

• Supporto compatto adatto a mobili da laboratorio di piccole dimensioni

• Ampia gamma di accessori opzionali

Il kit include

• Supporto con meccanismo di messa a fuoco, piatto e revolver portaobiettivi

• Illuminatore a luce riflessa con portalampada

• Testa trinoculare

• Obiettivi planacromatici infinity:

  • PL L5×/0.12, WD 26,1 mm

  • PL L10×/0.25, WD 20,2 mm

  • PL L20×/0.40, WD 8,80 mm

  • PL L50×/0.70, WD 3,68 mm

• Due oculari 10×/22 mm con ampio campo visivo

• Adattatore C-mount 1×

• Chiave a brugola

• Base con ingresso di alimentazione

• Cavo di alimentazione

• Cavo di alimentazione per illuminatore a luce riflessa

• Copertura antipolvere

• Manuale utente e scheda di garanzia

Disponibile su richiesta

• Oculare 10×/22 mm con scala

• Coppie di oculari: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Obiettivi opzionali:

  • PL L40×/0.60, WD 3,98 mm

  • PL L60×/0.70, WD 2,08 mm

  • PL L80×/0.80, WD 1,25 mm

  • PL L100×/0.85 (a secco), WD 0,40 mm

• Fotocamera digitale

• Vetrino di calibrazione

Specifiche tecniche

• ID prodotto: 82898

• Marca: MAGUS

• Garanzia: 5 anni

• EAN: 5905555018324

• Dimensioni confezione: 39 × 37 × 73 cm

• Peso di spedizione: 19,5 kg

• Tipo: ottico/luminoso, metallurgico

• Testa del microscopio: trinoculare, Siedentopf

• Angolo di inclinazione della testa: 30°

• Gamma di ingrandimenti standard: 50×–500×

• Gamma di ingrandimenti opzionale: fino a 2500×

• Diametro tubo oculare: 30 mm

• Oculari: 10×/22 mm, estrazione pupillare 10 mm (varianti opzionali disponibili)

• Obiettivi: planacromatici infinity, distanza parafocale 45 mm

• Revolver portaobiettivi: 5 posizioni

• Distanza interpupillare: 48–75 mm

• Dimensioni piatto: 185 × 140 mm

• Corsa piatto: 35 / 30 mm

• Tipo di piatto: meccanico a due assi; dimensioni base 300 × 240 mm

• Regolazione diottrica: ±5 sul tubo oculare sinistro

• Sistema di messa a fuoco: coassiale grossolana (con regolazione della tensione) e fine, risoluzione 0,002 mm

• Illuminazione: alogena, luminosità regolabile

• Alimentazione: 220 ± 22 V, 50 Hz

• Sorgente luminosa: 12 V / 30 W

• Filtri: verde, blu, giallo, opaco

• Intervallo di temperatura operativa: +5 °C a +35 °C

• Caratteristiche aggiuntive: analizzatore integrato e polarizzatore rimovibile

• Utenti previsti: utenti esperti e professionisti

• Applicazione: analisi metallurgica

• Metodi di osservazione: campo chiaro, polarizzazione

• Accessorio protettivo fornito: copertura antipolvere
