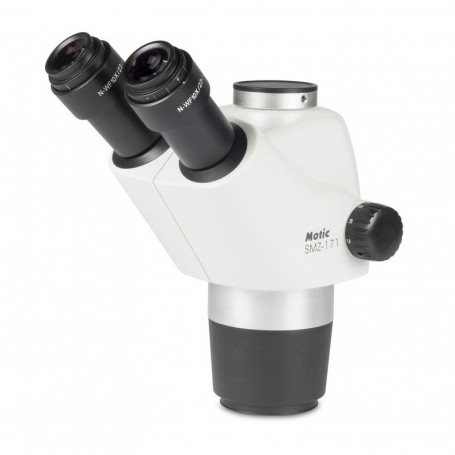

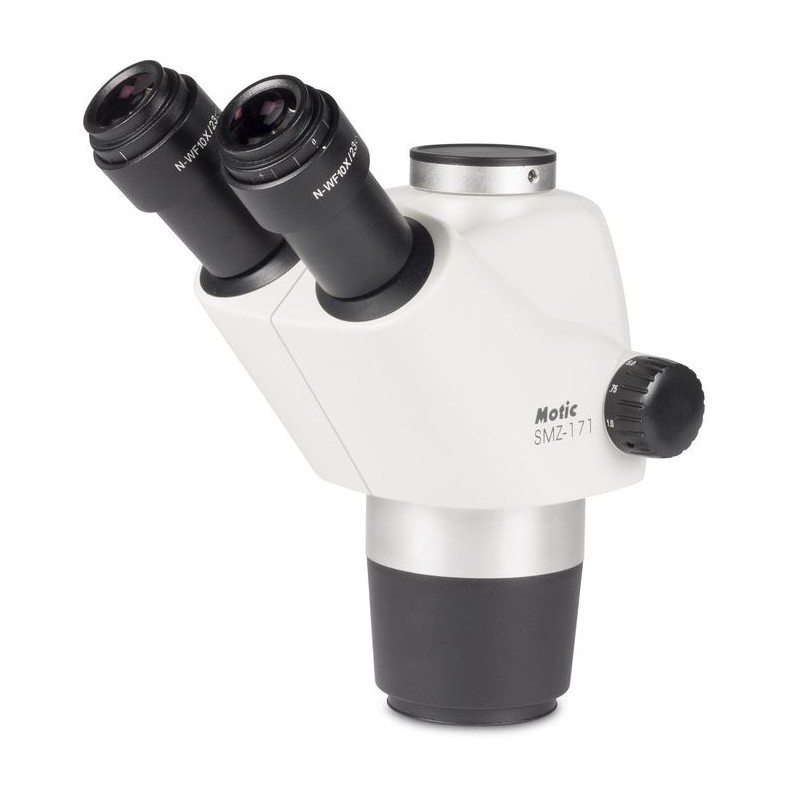

Motic stereohead SMZ-171-TH, 7,5-50x, trinokulaari (46645)

Tämä stereozoom-mikroskooppipää on suunniteltu tarkkaan havainnointiin laboratorio- ja teollisuusympäristöissä. Se sisältää Greenough-tyyppisen optisen järjestelmän, joka mahdollistaa selkeän, kolmiulotteisen kuvantamisen. Trinokulaariputki tarjoaa 45º katselukulman ja sitä voidaan kiertää 360º joustavaa asettelua varten. Laajakulmaiset okulaari (N-WF10X/23mm) tarjoavat laajan näkökentän, ja 6,7:1 zoom-suhde tukee suurennusaluetta 7,5X:stä 50X:ään. Työskentelyetäisyys on 110 mm, ja ESD-versio soveltuu sähköstaattisesti herkille teollisuudenaloille.

SMZ-171-sarjan yleiskatsaus

SMZ-171 Stereo Zoom -mikroskooppi on optisesti edistynyt lisäys Moticin vakiintuneeseen SMZ Stereo -sarjaan. Uusilla materiaaleilla ESD-yhteensopivuuden takaamiseksi ja optimoiduilla LED-valaistusvaihtoehdoilla tämä sarja on erittäin monipuolinen biologian, lääketieteen ja materiaalitieteen sovelluksiin. SMZ-171 yhdistää erinomaisen optisen suorituskyvyn laajaan lisävarustevalikoimaan, mikä tekee siitä ihanteellisen rutiinilaboratoriotyöhön ja vaativaan tutkimukseen. Se tuottaa johdonmukaisesti selkeitä, vääristymättömiä kuvia tehtäviin, jotka vaihtelevat biologisten näytteiden valmistelusta teolliseen laadunvalvontaan. Greenoughin optinen järjestelmä tarjoaa 6,7:1 zoom-alueen, joka on parfokaalinen kaikilla suurennuksilla, ja 5-asentoinen napsautusmekanismi varmistaa tarkat ja toistettavat mittaukset. Vakio 110 mm työskentelyetäisyys tarjoaa runsaasti tilaa näytteiden katseluun ja käsittelyyn, kun taas parannettu syvyysterävyys varmistaa terävät, kolmiulotteiset kuvat. SMZ-171 voidaan helposti päivittää digitaalista dokumentointia varten lisäämällä Moticam-kamera.

Yleiset tekniset tiedot

• Greenoughin optinen järjestelmä

• Akromaattinen optiikka sienilääkekäsittelyllä

• Laajakulmainen binokulaarinen tai trinokulaarinen tarkkailuputki, 45º kallistettu (valon jakautuminen 0:100 oikea okulaariputki/trinoputki valokuvausasennossa)

• Laajakulmaiset korkean silmäpisteen okulaarit, WF 10X/23 diopterisäädöllä, +/- 5 dpt

• Silmien välinen etäisyys: 48-75 mm

• Zoom-suhde: 6,7:1 viidellä napsautuspysäytyksellä

• Vakiosuurennus: 7,5X-50X

• Työskentelyetäisyys: 110 mm

Zoomausalue

6,7:1 zoom-suhde mahdollistaa sujuvan siirtymisen makroyleiskatsauksesta yksityiskohtaiseen mikrotarkasteluun, kattaen suurennusalueen 7,5x:stä 50x:ään. Parfokaalinen suunnittelu poistaa tarpeen tarkentaa uudelleen zoomauksen aikana. Lisäobjektiivit ja okulaarit voivat laajentaa kokonais­suurennuksen 2,25X:stä jopa 200X:ään.

Apuobjektiivit

Vakio työskentelyetäisyys 110 mm mahdollistaa helpon näytteen käsittelyn millä tahansa suurennuksella. Suurin näkökentän halkaisija 10X okulaareilla pienimmällä zoomilla on 30,7 mm.

Okulaarit

Laajakulmaiset 10x/23 mm okulaari ovat mukavat kaikille käyttäjille, myös silmälasien käyttäjille. Jokaisessa okulaarissa on yksilöllinen diopterisäätö (+/- 5 dpt) tarkkaa tarkennusta varten, ja ne voivat sisältää mittausristikoita. Lisäsuurennuksia ja ristikoita on saatavilla.

3D-kuvantaminen

Greenoughin optinen järjestelmä, jossa on täysin erilliset optiset polut, tarjoaa korkealaatuisia, vääristymättömiä 3D-kuvia. Järjestelmä saavuttaa enimmäiserotuskyvyn 460 lp/mm 2x apulinssillä.

Työskentelyetäisyys

Vakio 110 mm työskentelyetäisyyttä voidaan pidentää 301 mm:iin apulinssien avulla. Suuremman kokonaiskorotuksen saavuttamiseksi yhdistä alle 1X objektiivit suurennuskykyisiin okulaareihin (jopa 20x).

Optiset päät

Saatavilla on kiikari- tai kolmiokulmainen versio, jossa on 45° katselukulma, 10X okulaari ja sisäänrakennettu 1X objektiivi. Silmien välinen etäisyys on säädettävissä 48 mm:stä 75 mm:iin. Erikoistarpeisiin on saatavilla 60° kiikaripää. Kaikki optiikat on käsitelty sieniä vastaan, jotta niitä voidaan käyttää kosteissa ympäristöissä.

Modulaarinen kokoonpano

SMZ-171 on yhteensopiva erilaisten jalustojen kanssa, mukaan lukien klassiset pylväsjalustat (32 mm halkaisija), uudet varsi-jalustat ja teolliset puomijalustat suuremmille näytteille. ESD-versiot ovat saatavilla sähköstaattisesti herkkiin ympäristöihin.

Valaistus

Laaja valikoima valaistusvaihtoehtoja on saatavilla, mukaan lukien rengasvalot varjottomaan kuvantamiseen ja kylmävalonlähteet valonohjaimilla yksityiskohtaiseen pintavisualisointiin.

Digitaalinen dokumentointi

SMZ-171 voidaan yhdistää Moticam-digikameroihin ja -ohjelmistoihin luodakseen täydellisen dokumentointi- ja analysointityöaseman. Trinokulaariversio tukee erilaisia kamera-adaptereita eri sirukokoja varten.

Asusteet

• 360° kääntyvä liukualusta monisuuntaiseen näytteen liikkeeseen

• Kiinnitettävä x/y-taso, jossa on 76 x 54 mm liikealue tarkkaan liikkeeseen.

• Polarisaattori ja analysaattori kaksitaitteisuuden analysointiin

• Pimeäkenttäinsertti iiridiaphragmilla säädettävälle valaistusaukolle

Tekniset tiedot

Optiikka
Suurennus: 7,5X–50X
Okulaari: 10X
Optinen järjestelmä: Greenough

Mekaniikka
Rakennetyyppi: Trinokulaari
Kohdistaminen: Karkea liike
Työskentelyetäisyys: 110 mm

Erikoisominaisuudet
Laajakulmainen okulaari: Kyllä

Yleinen
Väri: Harmaa/musta
Sarja: SMZ-171

Sovellusalue
Teollisuus: Kyllä
Odontotekniikka: Kyllä
Metallurgia: Kyllä
Materiaalitekniikka: Kyllä
Puolijohdeteknologia: Kyllä
