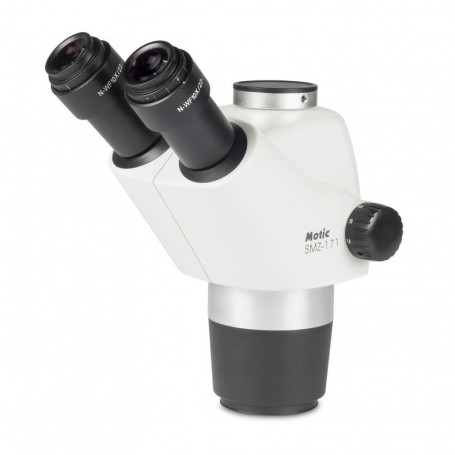

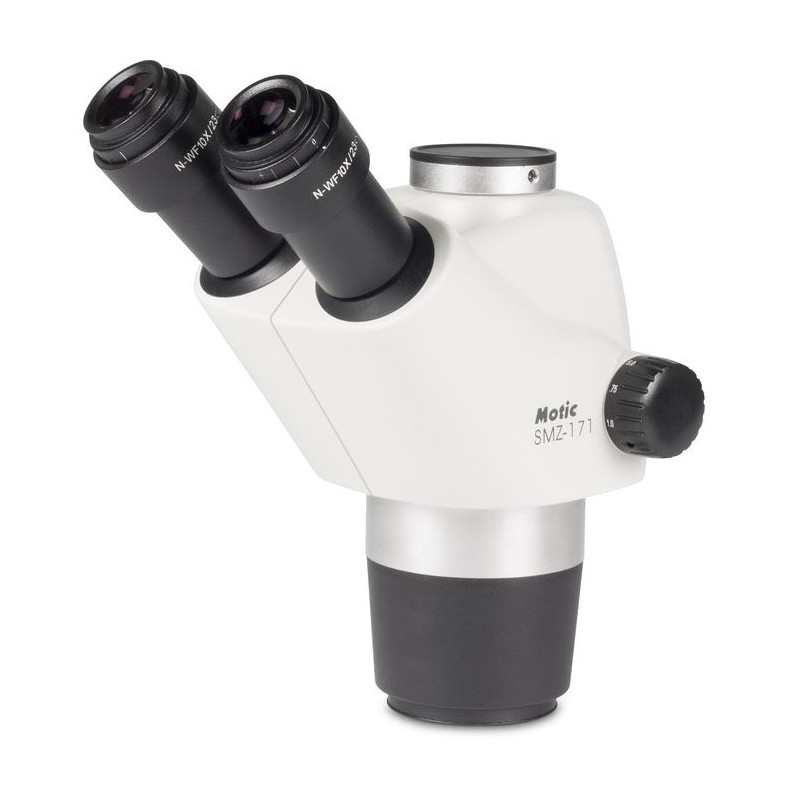

Motic Stereo-Kopf SMZ-171-TH, 7,5-50x, trinokular (46645)

Dieser Stereo-Zoom-Mikroskopkopf ist für hochpräzise Beobachtungen in Labor- und Industrieumgebungen konzipiert. Er verfügt über ein Greenough-Optiksystem für klare, dreidimensionale Bildgebung. Das Trinokularrohr bietet einen Betrachtungswinkel von 45º und kann um 360º gedreht werden, um eine flexible Positionierung zu ermöglichen. Weitfeldokulare (N-WF10X/23mm) bieten ein breites Sichtfeld, und das Zoomverhältnis von 6,7:1 unterstützt einen Vergrößerungsbereich von 7,5X bis 50X. Der Arbeitsabstand beträgt 110 mm, und die ESD-Version ist für elektrostatisch empfindliche Industrien geeignet.

SMZ-171 Serienübersicht

Das SMZ-171 Stereo Zoom Mikroskop ist eine optisch fortschrittliche Ergänzung zu Motics etablierter SMZ Stereo Serie. Mit neuen Materialien für ESD-Kompatibilität und optimierten LED-Beleuchtungsoptionen ist diese Serie äußerst vielseitig für Anwendungen in der Biologie, Medizin und Materialwissenschaft. Das SMZ-171 kombiniert exzellente optische Leistung mit einer breiten Palette an Zubehör und ist somit ideal für routinemäßige Laborarbeiten und anspruchsvolle Forschung. Es liefert konsistent klare, verzerrungsfreie Bilder für Aufgaben, die von der biologischen Probenvorbereitung bis zur industriellen Qualitätskontrolle reichen. Das Greenough-Optiksystem bietet einen 6,7:1 Zoom-Bereich, der bei allen Vergrößerungen parfokal ist, und ein 5-Positionen-Klickstopp-Mechanismus sorgt für präzise und wiederholbare Messungen. Der standardmäßige Arbeitsabstand von 110 mm bietet ausreichend Platz für die Betrachtung und Manipulation von Proben, während die verbesserte Tiefenschärfe scharfe, dreidimensionale Bilder gewährleistet. Das SMZ-171 kann durch Hinzufügen einer Moticam-Kamera leicht für die digitale Dokumentation aufgerüstet werden.

Allgemeine Spezifikationen

• Greenough-Optisches System

• Achromatische Optik mit Anti-Pilz-Behandlung

• Weitfeld-Binokular- oder Trinokular-Beobachtungstubus, 45º geneigt (Lichtverteilung 0:100 rechtes Okular/Trinotubus in Foto-Position)

• Weitwinkel-Okulare mit hohem Augenpunkt, WF 10X/23 mit Dioptrienausgleich, +/- 5 dpt

• Pupillendistanz: 48-75 mm

• Zoom-Verhältnis: 6,7:1 mit 5 Raststufen

• Standardvergrößerung: 7,5X-50X

• Arbeitsabstand: 110 mm

Zoom-Bereich

Das 6,7:1-Zoom-Verhältnis ermöglicht einen nahtlosen Übergang von der Makroübersicht zur detaillierten Mikrobeobachtung und deckt einen Vergrößerungsbereich von 7,5x bis 50x ab. Das parfokale Design eliminiert die Notwendigkeit, während des Zoomens neu zu fokussieren. Zusätzliche Objektive und Okulare können die Gesamtvergrößerung von 2,25X bis zu 200X erweitern.

Hilfsziele

Ein standardmäßiger Arbeitsabstand von 110 mm ermöglicht eine einfache Probenmanipulation bei jeder Vergrößerung. Der maximale Gesichtsfelddurchmesser mit 10-fachen Okularen bei der niedrigsten Zoomstufe beträgt 30,7 mm.

Okulare

Weitfeld-Okulare 10x/23 mm sind für alle Benutzer komfortabel, einschließlich Brillenträger. Jedes Okular verfügt über eine individuelle Dioptrienverstellung (+/- 5 dpt) für präzises Fokussieren und kann Messskalen aufnehmen. Zusätzliche Vergrößerungen und Skalen sind verfügbar.

3D-Bildgebung

Das Greenough-Optiksystem, mit vollständig getrennten optischen Wegen, liefert hochwertige, verzerrungsfreie 3D-Bilder. Das System erreicht eine maximale Auflösung von 460 lp/mm mit einem 2x Zusatzobjektiv.

Arbeitsabstand

Der standardmäßige Arbeitsabstand von 110 mm kann mit Hilfsobjektiven auf 301 mm verlängert werden. Für eine höhere Gesamtvergrößerung kombinieren Sie Objektive mit weniger als 1X mit hochvergrößernden Okularen (bis zu 20x).

Optische Köpfe

Verfügbar in binokularen oder trinokularen Versionen mit einem 45° Betrachtungswinkel, 10X Okularen und einem eingebauten 1X Objektiv. Der Augenabstand ist von 48 mm bis 75 mm einstellbar. Ein 60° binokularer Kopf ist für spezielle Anforderungen erhältlich. Alle Optiken sind gegen Pilzbefall behandelt, um in feuchten Umgebungen verwendet werden zu können.

Modulare Konfiguration

Der SMZ-171 ist mit einer Vielzahl von Ständern kompatibel, einschließlich klassischer Stativständer (32 mm Durchmesser), neuer Armständer und industrieller Auslegerständer für größere Proben. ESD-Versionen sind für elektrostatisch empfindliche Umgebungen verfügbar.

Beleuchtung

Eine breite Palette von Beleuchtungsoptionen ist verfügbar, darunter Ringlichter für schattenfreie Bildgebung und Kaltlichtquellen mit Lichtleitern für die detaillierte Oberflächenvisualisierung.

Digitale Dokumentation

Der SMZ-171 kann mit Moticam-Digitalkameras und Software kombiniert werden, um eine vollständige Dokumentations- und Analyse-Workstation zu erstellen. Die trinokulare Version unterstützt verschiedene Kameraadapter für verschiedene Chipgrößen.

Zubehör

• 360° drehbare Gleitbühne für multidirektionale Probenbewegung

• Anschließbare X/Y-Bühne mit einem Verfahrweg von 76 x 54 mm für präzise Bewegungen

• Polarisator und Analysator für die Doppelbrechungsanalyse

• Dunkelfeld-Einsatz mit Irisblende für einstellbare Beleuchtungsöffnung

Technische Spezifikationen

Optik
Vergrößerung: 7,5X–50X
Okular: 10X
Optisches System: Greenough

Mechanik
Bauart: Trinokular
Fokussierung: Grobbewegung
Arbeitsabstand: 110 mm

Besondere Merkmale
Weitwinkelokular: Ja

Allgemein
Farbe: Grau/Schwarz
Serie: SMZ-171

Anwendungsbereich
Branche: Ja
Odontotechnik: Ja
Metallurgie: Ja
Materialtechnologie: Ja
Halbleitertechnologie: Ja
