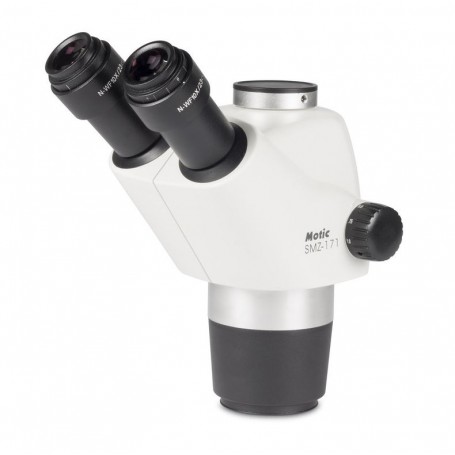

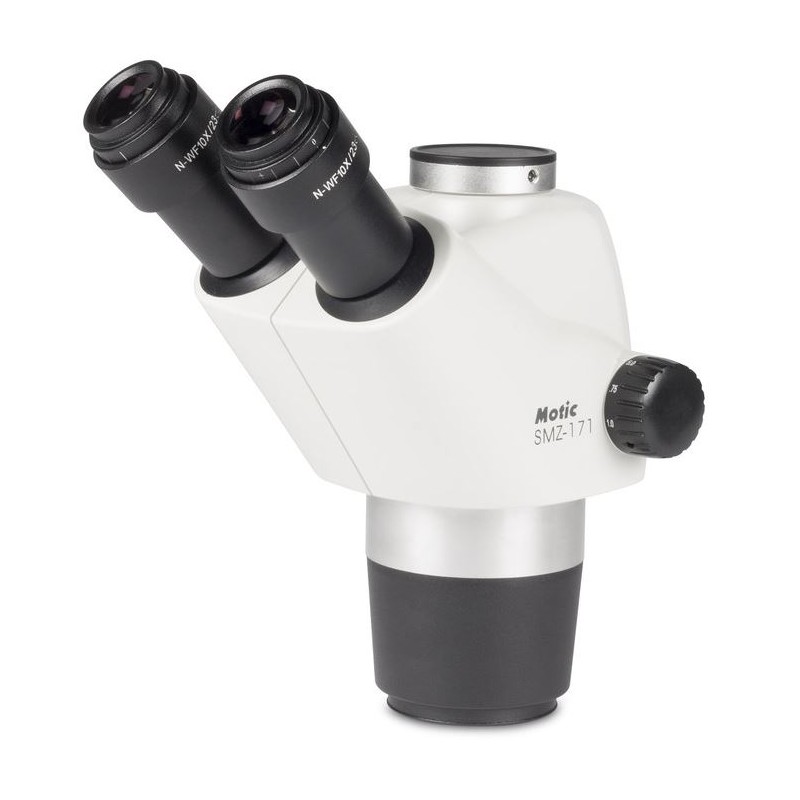

Motic stereohoofd SMZ-171-TH, 7,5-50x, trinoculair (46645)

Dit stereo zoom microscoopkop is ontworpen voor hoogprecisie-observatie in laboratorium- en industriële omgevingen. Het beschikt over een Greenough-type optisch systeem voor heldere, driedimensionale beeldvorming. De trinoculaire buis biedt een kijkhoek van 45º en kan 360º worden gedraaid voor flexibele positionering. Breedveld oculairs (N-WF10X/23mm) bieden een breed gezichtsveld, en de zoomverhouding van 6,7:1 ondersteunt een vergrotingsbereik van 7,5X tot 50X. De werkafstand is 110 mm, en de ESD-versie is geschikt voor elektrostatisch gevoelige industrieën.

SMZ-171 Serie Overzicht

De SMZ-171 Stereo Zoom microscoop is een optisch geavanceerde toevoeging aan Motic's gevestigde SMZ Stereo serie. Met nieuwe materialen voor ESD-compatibiliteit en geoptimaliseerde LED-verlichtingsopties is deze serie zeer veelzijdig voor biologische, medische en materiaalkundige toepassingen. De SMZ-171 combineert uitstekende optische prestaties met een breed scala aan accessoires, waardoor het ideaal is voor routinematig laboratoriumwerk en veeleisend onderzoek. Het levert consequent heldere, vervormingsvrije beelden voor taken variërend van biologische monsterpreparatie tot industriële kwaliteitscontrole. Het Greenough optische systeem biedt een 6,7:1 zoom bereik dat parfocaal is bij alle vergrotingen, en een 5-positie klik-stop mechanisme zorgt voor nauwkeurige en herhaalbare metingen. De standaard werkafstand van 110 mm biedt voldoende ruimte voor het bekijken en manipuleren van monsters, terwijl de verbeterde diepte van het beeld zorgt voor scherpe, driedimensionale beelden. De SMZ-171 kan eenvoudig worden geüpgraded voor digitale documentatie door een Moticam camera toe te voegen.

Algemene Specificaties

• Greenough optisch systeem

• Achromatische optiek met anti-schimmel behandeling

• Breedveld binoculair of trinoculair observatiebuis, 45º gekanteld (lichtverdeling 0:100 rechter oculair/trinotube in fotopositie)

• Groothoek oculairs met hoge oogafstand, WF 10X/23 met dioptrie-aanpassing, +/- 5 dpt

• Interpupillaire afstand: 48-75 mm

• Zoomverhouding: 6,7:1 met 5 klikstops

• Standaard vergroting: 7,5X-50X

• Werkafstand: 110 mm

Zoom bereik

De 6,7:1 zoomverhouding maakt een soepele overgang mogelijk van macro-overzicht naar gedetailleerde micro-observatie, met een vergrotingsbereik van 7,5x tot 50x. Het parfocale ontwerp elimineert de noodzaak om opnieuw scherp te stellen tijdens het zoomen. Hulpobjectieven en oculairs kunnen de totale vergroting uitbreiden van 2,25X tot 200X.

Hulpdoelstellingen

Een standaard werkafstand van 110 mm maakt eenvoudige manipulatie van monsters mogelijk bij elke vergroting. De maximale velddiameter met 10X oculairs bij de laagste zoom is 30,7 mm.

Oculairs

Widefield 10x/23 mm oculairs zijn comfortabel voor alle gebruikers, inclusief degenen die een bril dragen. Elk oculair heeft een individuele dioptrie-aanpassing (+/- 5 dpt) voor nauwkeurige scherpstelling en kan meetretikels bevatten. Extra vergrotingen en retikels zijn beschikbaar.

3D-beeldvorming

Het Greenough optisch systeem, met volledig gescheiden optische paden, levert hoogwaardige, vervormingsvrije 3D-beelden. Het systeem bereikt een maximale oplossende kracht van 460 lp/mm met een 2x hulplens.

Werkafstand

De standaard werkafstand van 110 mm kan worden verlengd tot 301 mm met behulp van hulplenzen. Voor een hogere totale vergroting, combineer objectieven van minder dan 1X met oculairs met hoge vergroting (tot 20x).

Optische Koppen

Verkrijgbaar in binoculaire of trinoculaire versies met een kijkhoek van 45°, 10X oculairs en een ingebouwde 1X objectief. De interpupillaire afstand is verstelbaar van 48 mm tot 75 mm. Een 60° binoculaire kop is beschikbaar voor gespecialiseerde behoeften. Alle optieken zijn schimmelwerend behandeld voor gebruik in vochtige omgevingen.

Modulaire configuratie

De SMZ-171 is compatibel met een verscheidenheid aan standaarden, waaronder klassieke polestandaarden (32 mm diameter), nieuwe armstandaarden en industriële boomstandaarden voor grotere monsters. ESD-versies zijn beschikbaar voor elektrostatisch gevoelige omgevingen.

Verlichting

Er is een breed scala aan verlichtingsopties beschikbaar, waaronder ringlampen voor schaduwvrije beeldvorming en koude lichtbronnen met lichtgeleiders voor gedetailleerde oppervlaktevisualisatie.

Digitale documentatie

De SMZ-171 kan worden gecombineerd met Moticam digitale camera's en software om een complete documentatie- en analysewerkstation te creëren. De trinoculaire versie ondersteunt verschillende camera-adapters voor diverse chipformaten.

Accessoires

• 360° draaibaar glijdend platform voor multidirectionele beweging van monsters

• Bevestigbare x/y-tafel met een bewegingsbereik van 76 x 54 mm voor nauwkeurige bewegingen

• Polariseerder en analyzer voor dubbelbrekingsanalyse

• Donkerveldinzet met irisdiafragma voor verstelbare verlichtingsopening

Technische Specificaties

Optica
Vergroting: 7,5X–50X
Oculair: 10X
Optisch systeem: Greenough

Mechanica
Type van constructie: Trinoculair
Focussen: Grove beweging
Werkafstand: 110 mm

Speciale kenmerken
Groothoek oculair: Ja

Algemeen
Kleur: Grijs/zwart
Serie: SMZ-171

Toepassingsgebied
Industrie: Ja
Odontotechniek: Ja
Metallurgie: Ja
Materialentechnologie: Ja
Halfgeleidertechnologie: Ja
