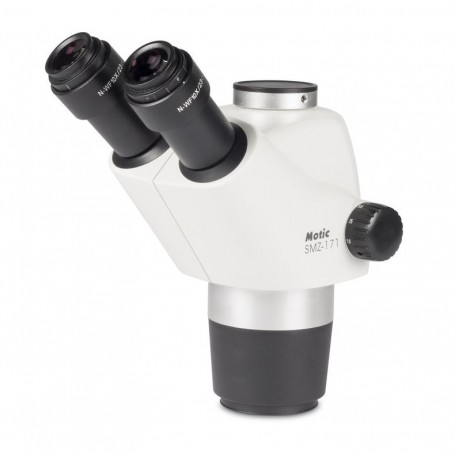

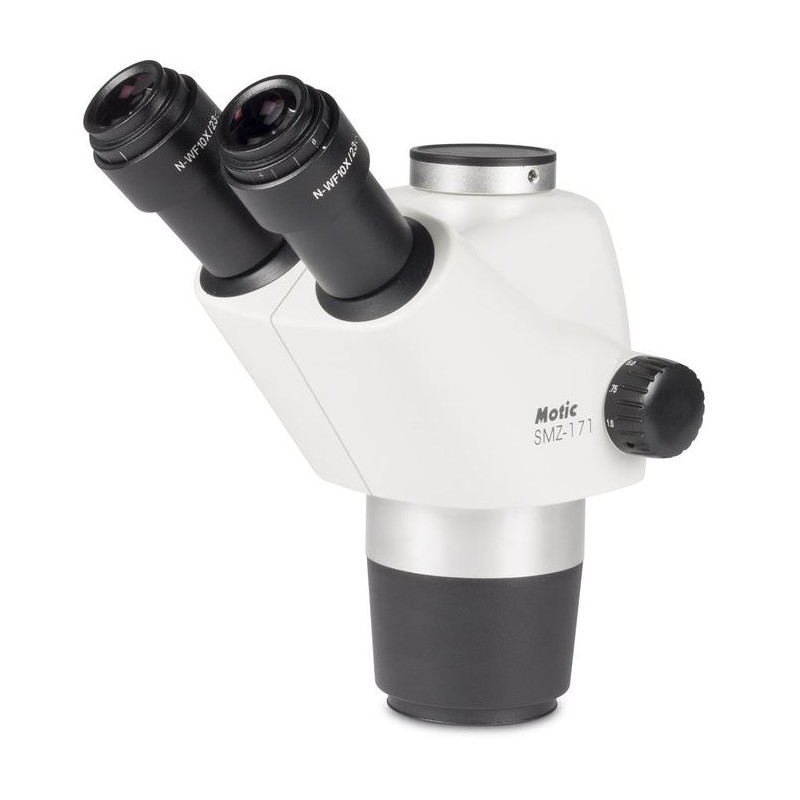

Motic stereo glava SMZ-171-TH, 7,5-50x, trinokularna (46645)

Ta stereo zoom mikroskopska glava je zasnovana za visoko natančno opazovanje v laboratorijskih in industrijskih okoljih. Ponaša se z Greenough-ovim optičnim sistemom za jasno, tridimenzionalno sliko. Trinokularna cev ponuja 45º kot gledanja in se lahko vrti za 360º za prilagodljivo postavitev. Širokokotne okularje (N-WF10X/23mm) zagotavljajo široko vidno polje, razmerje povečave 6,7:1 pa podpira razpon povečave od 7,5X do 50X. Delovna razdalja je 110 mm, ESD različica pa je primerna za industrije občutljive na elektrostatične razelektritve.

Pregled serije SMZ-171

Stereoskopski zoom mikroskop SMZ-171 je optično napredna dopolnitev uveljavljene serije SMZ Stereo podjetja Motic. Z novimi materiali za ESD združljivost in optimiziranimi možnostmi LED osvetlitve je ta serija zelo vsestranska za biološke, medicinske in materialno-znanstvene aplikacije. SMZ-171 združuje odlično optično zmogljivost s širokim naborom dodatkov, zaradi česar je idealen za rutinsko laboratorijsko delo in zahtevne raziskave. Dosledno zagotavlja jasne, brez popačenj slike za naloge, ki segajo od priprave bioloških vzorcev do industrijskega nadzora kakovosti. Greenoughov optični sistem zagotavlja 6,7:1 razpon povečave, ki je parfokalni pri vseh povečavah, in 5-položajni klik-stop mehanizem zagotavlja natančne in ponovljive meritve. Standardna delovna razdalja 110 mm ponuja dovolj prostora za ogled in manipulacijo vzorcev, medtem ko izboljšana globina pogleda zagotavlja ostre, tridimenzionalne slike. SMZ-171 je mogoče enostavno nadgraditi za digitalno dokumentacijo z dodajanjem kamere Moticam.

Splošne specifikacije

• Greenough optični sistem

• Ahronatična optika z zaščito proti glivicam

• Širokokotna binokularna ali trinokularna opazovalna cev, nagnjena za 45º (porazdelitev svetlobe 0:100 desna očesna cev/trinokularna cev v fotografski poziciji)

• Širokokotne okularje z visokim očesnim položajem, WF 10X/23 z nastavitvijo dioptrije, +/- 5 dpt

• Medzenzenčna razdalja: 48-75 mm

• Razmerje povečave: 6,7:1 s 5 vmesnimi postanki

• Standardna povečava: 7,5X-50X

• Delovna razdalja: 110 mm

Obseg povečave

Razmerje povečave 6,7:1 omogoča gladek prehod od makro pregleda do podrobnega mikro opazovanja, s pokritjem razpona povečave od 7,5x do 50x. Parfokalna zasnova odpravlja potrebo po ponovnem ostrenju med povečevanjem. Pomožni objektivi in okularji lahko razširijo skupno povečavo od 2,25X do 200X.

Pomožni cilji

Standardna delovna razdalja 110 mm omogoča enostavno manipulacijo vzorcev pri kateri koli povečavi. Največji premer vidnega polja z 10X okularji pri najnižji povečavi je 30,7 mm.

Okularji

Širokokotne okularje 10x/23 mm so udobne za vse uporabnike, vključno s tistimi, ki nosijo očala. Vsak okular ima individualno nastavitev dioptrije (+/- 5 dpt) za natančno ostrenje in lahko sprejme merilne retikule. Na voljo so dodatne povečave in retikule.

3D slikanje

Greenoughov optični sistem, s popolnoma ločenimi optičnimi potmi, zagotavlja visokokakovostne, brez popačenj 3D slike. Sistem doseže največjo ločljivost 460 lp/mm z 2x pomožnim objektivom.

Delovna razdalja

Standardna delovna razdalja 110 mm se lahko podaljša na 301 mm z dodatnimi objektivi. Za večjo skupno povečavo kombinirajte objektive z manj kot 1X z visoko povečavnimi okularji (do 20x).

Optične glave

Na voljo v binokularni ali trinokularni različici s 45° kotom gledanja, 10X okularji in vgrajenim 1X objektivom. Medzenična razdalja je nastavljiva od 48 mm do 75 mm. Za posebne potrebe je na voljo 60° binokularna glava. Vsa optika je obdelana proti glivicam za uporabo v vlažnih okoljih.

Modularna konfiguracija

SMZ-171 je združljiv z različnimi stojali, vključno s klasičnimi stojali s polom (premer 32 mm), novimi stojali z roko in industrijskimi stojali z ročico za večje vzorce. Na voljo so ESD različice za okolja, občutljiva na elektrostatične razelektritve.

Osvetlitev

Na voljo je širok spekter možnosti osvetlitve, vključno z obročnimi lučmi za slikanje brez senc in hladnimi svetlobnimi viri z vodniki svetlobe za podrobno vizualizacijo površin.

Digitalna dokumentacija

SMZ-171 se lahko poveže z digitalnimi kamerami Moticam in programsko opremo za ustvarjanje popolne delovne postaje za dokumentacijo in analizo. Trinokularna različica podpira različne adapterje za kamere za različne velikosti čipov.

Dodatki

• 360° vrtljiva drsna ploščad za večsmerno premikanje vzorcev

• Priklopna x/y-stopnja s potovalnim razponom 76 x 54 mm za natančno premikanje

• Polarizator in analizator za analizo birefringence

• Vložek za temno polje z iridno zaslonko za nastavljivo odprtino osvetlitve

Tehnične specifikacije

Optika
Povečava: 7,5X–50X
Okular: 10X
Optični sistem: Greenough

Mehanika
Vrsta gradnje: Trinokularni
Osredotočanje: Grobo gibanje
Delovna razdalja: 110 mm

Posebne značilnosti
Širokokotni okular: Da

Splošno
Barva: siva/črna
Serija: SMZ-171

Področje uporabe
Industrija: Da
Odontotehnika: Da
Metalurgija: Da
Tehnologija materialov: Da
Polprevodna tehnologija: Da
