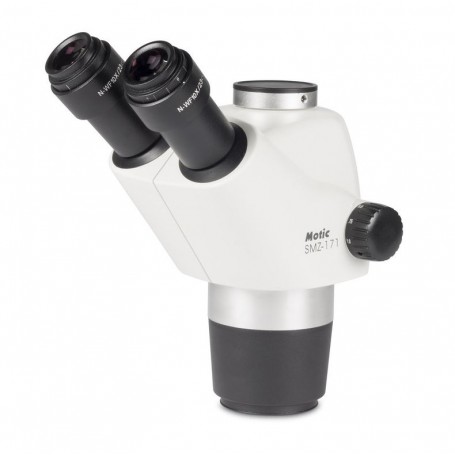

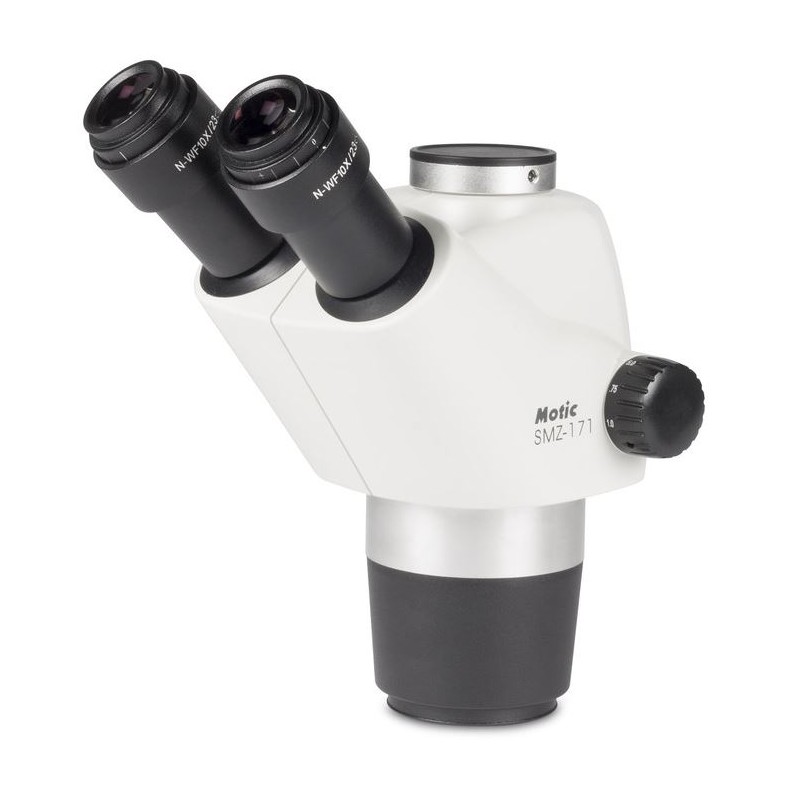

Motic stereo glava SMZ-171-TH, 7,5-50x, trinokular (46645)

Ova glava stereo zoom mikroskopa dizajnirana je za visokoprecizno promatranje u laboratorijskim i industrijskim okruženjima. Ima optički sustav tipa Greenough za jasnu, trodimenzionalnu sliku. Trinokularna cijev nudi kut gledanja od 45º i može se rotirati za 360º za fleksibilno postavljanje. Širokokutni okulari (N-WF10X/23mm) pružaju široko vidno polje, a omjer zuma od 6.7:1 podržava raspon povećanja od 7.5X do 50X. Radna udaljenost je 110 mm, a ESD verzija je prikladna za industrije osjetljive na elektrostatički naboj.

Pregled serije SMZ-171

SMZ-171 stereo zoom mikroskop je optički napredan dodatak Moticovoj uspostavljenoj SMZ Stereo seriji. S novim materijalima za ESD kompatibilnost i optimiziranim LED opcijama osvjetljenja, ova serija je vrlo svestrana za biološke, medicinske i materijalne znanstvene primjene. SMZ-171 kombinira izvrsne optičke performanse s širokim rasponom dodatne opreme, što ga čini idealnim za rutinski laboratorijski rad i zahtjevna istraživanja. Dosljedno pruža jasne, slike bez izobličenja za zadatke od pripreme bioloških uzoraka do industrijske kontrole kvalitete. Greenough optički sustav pruža 6.7:1 zoom raspon koji je parfokalan pri svim povećanjima, a mehanizam s 5 pozicija s klik-stop funkcijom osigurava precizna i ponovljiva mjerenja. Standardna radna udaljenost od 110 mm nudi dovoljno prostora za pregled i manipulaciju uzorcima, dok poboljšana dubina polja osigurava oštre, trodimenzionalne slike. SMZ-171 se lako može nadograditi za digitalnu dokumentaciju dodavanjem Moticam kamere.

Opće specifikacije

• Greenough optički sustav

• Ahrmatična optika s tretmanom protiv gljivica

• Širokokutna binokularna ili trinokularna promatračka cijev, nagnuta pod 45º (raspodjela svjetla 0:100 desna okularna cijev/trinokularna cijev u foto položaju)

• Širokokutni okulari s visokim očnim točkama, WF 10X/23 s podešavanjem dioptrije, +/- 5 dpt

• Međupupilarna udaljenost: 48-75 mm

• Omjer zumiranja: 6.7:1 s 5 zaustavnih točaka

• Standardno povećanje: 7.5X-50X

• Radna udaljenost: 110 mm

Raspon zumiranja

Omjer zuma od 6.7:1 omogućuje glatki prijelaz s makro pregleda na detaljnu mikro promatranje, pokrivajući raspon povećanja od 7.5x do 50x. Parfokalni dizajn eliminira potrebu za ponovnim fokusiranjem tijekom zumiranja. Pomoćni objektivi i okulari mogu proširiti ukupno povećanje od 2.25X do 200X.

Pomoćni ciljevi

Standardna radna udaljenost od 110 mm omogućuje jednostavnu manipulaciju uzorcima pri bilo kojem povećanju. Maksimalni promjer vidnog polja s okularima od 10X pri najnižem zumu iznosi 30,7 mm.

Okulari

Širokokutni okulari 10x/23 mm udobni su za sve korisnike, uključujući one koji nose naočale. Svaki okular ima individualno podešavanje dioptrije (+/- 5 dpt) za precizno fokusiranje i može primiti mjerne retikule. Dostupna su dodatna povećanja i retikule.

3-D snimanje

Greenough optički sustav, s potpuno odvojenim optičkim putovima, pruža visokokvalitetne 3D slike bez izobličenja. Sustav postiže maksimalnu razlučivost od 460 lp/mm s 2x pomoćnim objektivom.

Radna udaljenost

Standardna radna udaljenost od 110 mm može se produžiti na 301 mm s pomoćnim objektivima. Za veće ukupno povećanje, kombinirajte objektive manje od 1X s okularima visokog povećanja (do 20x).

Optičke glave

Dostupan u binokularnoj ili trinokularnoj verziji s kutom gledanja od 45°, okularima od 10X i ugrađenim objektivom od 1X. Međupupilarna udaljenost je podesiva od 48 mm do 75 mm. Binokularna glava od 60° dostupna je za specijalizirane potrebe. Sva optika je tretirana protiv gljivica za korištenje u vlažnim okruženjima.

Modularna konfiguracija

SMZ-171 je kompatibilan s raznim postoljima, uključujući klasična postolja s polom (promjera 32 mm), nova postolja s rukom i industrijska postolja s krakom za veće uzorke. ESD verzije su dostupne za elektrostatikom osjetljiva okruženja.

Osvjetljenje

Dostupan je širok raspon opcija osvjetljenja, uključujući prstenasta svjetla za snimanje bez sjena i hladne izvore svjetlosti s vodičima svjetla za detaljnu vizualizaciju površine.

Digitalna dokumentacija

SMZ-171 može se upariti s Moticam digitalnim kamerama i softverom kako bi se stvorila kompletna radna stanica za dokumentaciju i analizu. Trinokularna verzija podržava različite adaptere za kamere za različite veličine čipova.

Dodaci

• 360° rotirajuća klizna platforma za višesmjerno pomicanje uzorka

• Priključna x/y-platforma s rasponom pomaka od 76 x 54 mm za precizno kretanje

• Polarizator i analizator za analizu dvolomnosti

• Umetak za tamno polje s iris dijafragmom za podesivi otvor osvjetljenja

Tehničke specifikacije

Optika
Povećanje: 7.5X–50X
Okular: 10X
Optički sustav: Greenough

Mehanika
Vrsta izgradnje: Trinokularni
Fokusiranje: Grubi pokret
Radna udaljenost: 110 mm

Posebne značajke
Širokokutni okular: Da

Općenito
Boja: Siva/crna
Serija: SMZ-171

Područje primjene
Industrija: Da
Odontotehnika: Da
Metalurgija: Da
Tehnologija materijala: Da
Tehnologija poluvodiča: Da
