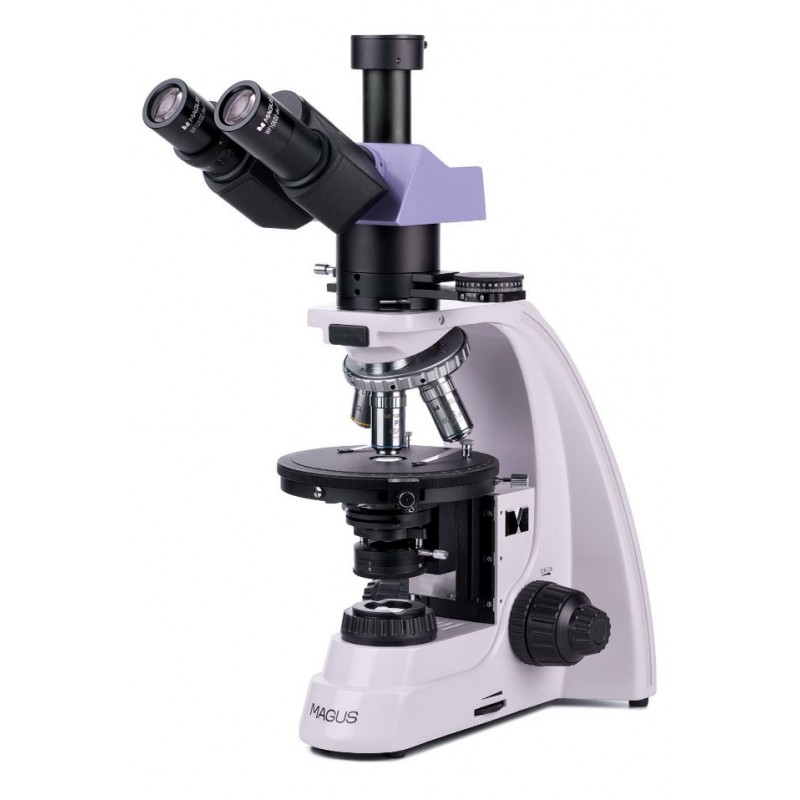

Microscope polarisant MAGUS Pol 800

Le microscope est conçu pour étudier des échantillons géologiques, biologiques et polymères anisotropes en lumière polarisée et transmise.

Un microscope polarisant utilise la biréfringence d'un échantillon anisotrope pour fournir une image. La lumière polarisée dans le plan, lorsqu'elle traverse un échantillon anisotrope, se divise en deux faisceaux et change le plan de polarisation. L'analyseur amène les vibrations des faisceaux dans le même plan et le même axe, provoquant ainsi des interférences destructrices et constructives entre les deux fronts d'onde. L'image lumineuse et contrastée change de couleur lorsque la scène tourne.

Ce microscope a des objectifs sans contrainte. Le tube intermédiaire contient l'analyseur et la lentille Bertrand et comporte une fente pour les compensateurs. Le microscope est utilisé en cristallographie, pétrographie, minéralogie, médecine légale, médecine et autres domaines scientifiques.

Tête de microscope

Tête trinoculaire avec objectifs achromatiques plan infini. Des dispositifs de capture d'images numériques sont montés dans le tube trinoculaire. Le bouton de sélection du trajet lumineux oculaire/caméra vous permet de diriger le faisceau lumineux soit vers l’appareil photo numérique, soit vers les tubes oculaires. Le réglage dioptrique se fait sur le tube gauche.

Nez tournant

Cinq objectifs. Un objectif supplémentaire peut également être installé dans un emplacement libre afin d'obtenir un grossissement supplémentaire. La conception du nez tournant (« à l'écart de l'observateur ») libère de l'espace à l'avant de la scène pour que l'utilisateur puisse voir l'objectif inséré dans le chemin optique. Les fentes du nez rotatif sont centrées pour aligner l'axe optique de l'objectif et du microscope.

Objectifs

Les objectifs achromatiques à plan infini sont conçus spécifiquement pour les observations en lumière polarisée : l'optique sans contrainte garantit que la biréfringence provient de l'échantillon et non des éléments optiques. Conçu pour être utilisé avec des lamelles de 0,17 mm d'épaisseur.

Mécanisme de mise au point

Des boutons coaxiaux de mise au point grossière et fine sont situés au bas du support des deux côtés. L'utilisateur peut poser ses mains sur la table et prendre une pose détendue tout en observant. Le réglage de la mise au point est fluide et sans effort.

La conception du mécanisme de mise au point permet un réglage rapide du microscope après avoir changé l'objet d'étude. À cet effet, un bouton de verrouillage de mise au point grossière est situé sur le côté droit. La tension grossière peut être ajustée en tournant la bague sur le côté gauche.

Scène

La platine tourne à 360° pour visualiser le changement de couleur de l'échantillon lorsque le polariseur et l'analyseur sont en orientation croisée. La scène a une gradation de l'angle de rotation. Avec l'échelle vernier, les mesures sont effectuées avec une précision de 0,1°.

La platine peut être centrée avec deux vis car l'analyse d'un objet anisotrope en lumière polarisée nécessite l'alignement précis de l'axe de rotation de la platine avec l'axe optique du microscope.

Source de lumière

Les ampoules halogènes émettent une lumière avec une température de couleur qui permet un travail confortable. L'ampoule de 30 W est suffisamment lumineuse pour que vous puissiez l'observer avec les objectifs à grossissement de 4x à 100x utilisés pour la microscopie en fond clair et en lumière polarisée.

Éclairage par lumière transmise

Éclairage Köhler : diaphragme de champ réglable ; Condenseur d'Abbe centré et réglable en hauteur avec diaphragme à ouverture réglable et lentille auxiliaire pivotante. NA = 1,25. Le polariseur est rotatif de 0 à 360°, avec quatre angles de rotation de 0°, 90°, 180°, 270° sur l'échelle. L'analyseur pivote à 360° et l'échelle vernier de l'analyseur permet une mesure précise de l'angle.

Éclairage Köhler

La configuration d'éclairage Köhler améliore la qualité d'image d'un spécimen. Avec un tel éclairage, vous pouvez obtenir une résolution maximale sur chaque objectif et un éclairage uniforme du champ de vision sans assombrissement des bords. L'objet d'étude est net et les artefacts d'image sont supprimés.

Étudier des échantillons en lumière polarisée

Le tube intermédiaire contient l'analyseur et la lentille Bertrand et comporte une fente pour les compensateurs. L'analyseur est inséré dans le trajet lumineux pour observer les objets en lumière polarisée. Lorsque le polariseur et l'analyseur tournent, l'angle de polarisation change. Vous pouvez obtenir une position mutuellement perpendiculaire en réglant les deux filtres sur la position « 0 ». Lorsque le support du microscope tourne, en fonction de l'angle de polarisation, la surface de l'échantillon réfléchit la lumière différemment. La lentille Bertrand est utilisée pour les études conoscopiques. Les compensateurs sont conçus pour améliorer le contraste des échantillons à faible biréfringence.

Accessoires

Il existe une gamme d'accessoires spécialement conçus pour ce microscope.

Des objectifs supplémentaires peuvent être utilisés pour étudier des objets jusqu'à 0,22 µm.

Les oculaires étendent la plage de grossissement du microscope. Des oculaires supplémentaires vous aideront à utiliser tout le potentiel d’un objectif utilisé plus souvent.

Un appareil photo numérique qui affiche l'image du microscope sur un moniteur, stocke des fichiers et qui dispose d'un logiciel qui prend des mesures en temps réel des spécimens. Une lame de calibrage pour mesurer des objets qui peut être combinée avec un oculaire avec une balance ou le logiciel de la caméra.

Principales caractéristiques:

• Etude d'échantillons anisotropes en lumière polarisée et transmise
• Puissante source de lumière transmise halogène de 30 W qui fournit une lumière naturelle brillante
• Lentille de Bertrand pour conoscopie et orthoscopie, compensateurs et éclairage de Köhler
• Tête trinoculaire dotée d'un tube trinoculaire pour le montage d'un appareil photo numérique ; Division du faisceau 100:0 et 0:100
• Planifiez des objectifs achromatiques sans contrainte pour éliminer les faux effets optiques
• Alignement pratique des fentes du nez rotatif et de la platine
• Platine ronde rotative avec échelle vernier pour une mesure précise de l'angle
• Large gamme d'accessoires en option

Le kit comprend :

• Base avec entrée d'alimentation, source de lumière transmise et condenseur, mécanisme de mise au point, platine et embout rotatif
• Tête trinoculaire
• Tube intermédiaire avec lentille de Bertrand, un analyseur et une fente de compensation
• Compensateurs : compensateur λ, compensateur λ/4, coin en quartz
• Objectif achromatique plan infini : PL 4x/0,10 WD 21 mm
• Objectif achromatique plan infini : PL 10x/0,25 WD 5,0 mm
• Objectif achromatique plan infini : PL 40x/0,65 (à ressort) WD 0,66 mm
• Objectif achromatique plan infini : PL 60x/0,80 (à ressort) WD 0,46 mm
• Oculaire 10x/22mm avec dégagement oculaire long (2 pcs.)
• Oculaire 10x/22 mm avec échelle. Valeur d'échelle : 0,1 mm
• Adaptateur à monture C 1x
• Clé hexagonale
• Cordon d'alimentation
• Housse de protection
• Manuel d'utilisation et carte de garantie

Caractéristiques

Numéro de produit 82911

Marque MAGUS

Garantie 5

EAN5905555018508

Taille du colis (LxlxH) 43,1x27,1x63

Poids d'expédition 14,5

Type biologique, lumineux/optique

Tête trinoculaire

Buse Siedentopf

Angle d'inclinaison de la tête 30°

Grossissement, configuration de base x 40 à 600 (*en option : 40 à 1 000/1 250/1 500/2 000/2 500)

Diamètre du tube oculaire, mm 30

Oculaires 10х/22mm, dégagement oculaire: 10mm; 10х/22mm avec échelle (*en option : 10x/22mm avec réticule, 12,5x/14 ; 15x/15 ; 20x/12 ; 25x/9)

Objectifs plan infini achromatique, sans contrainte : PL 4x/0,10 ; PL10x/0,25 ; PL40x/0,65 ; PL 60x/0,80 (*en option : PL 5x/0,12 ; PL 20x/0,4 ; PL 100x/1,25 (huile) ; PL 100x/0,8 (sec)) ; hauteur parfocale 45 mm, conçue pour travailler avec des lamelles de 0,17 mm d'épaisseur

Porte-nez tournant pour 5 objectifs, centrage

Distance de travail, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (pétrole)) ; 2,02 (100x (sec))

Distance interpupillaire, mm 48 — 75

Etage, mm Ø150

La scène est dotée d'une rotation à 360 °, d'un centrage et d'une graduation de 1 ° de l'angle de rotation ; une échelle vernier pour mesurer les angles avec une précision de 0,1°

Réglage dioptrique de l'oculaire, dioptries ±5 (sur le tube gauche)

Condenseur Condenseur d'Abbe NA 1,25 avec diaphragme à ouverture réglable et objectif pivotant

Diaphragme à ouverture réglable, diaphragme à champ d'iris réglable

Mise au point coaxiale, mise au point grossière (21 mm, 39,8 mm/cercle, avec un bouton de verrouillage et un bouton de réglage de la tension) et mise au point fine (0,002 mm)

Éclairage halogène

Réglage de la luminosité oui

Alimentation 220±22V, 50Hz, réseau AC

Lampe halogène de type source lumineuse : 12 V/30 W.

Plage de température de fonctionnement,°C 5...+35

Niveau utilisateur utilisateurs expérimentés, professionnels

Niveau de difficulté de montage et d'installation compliqué

Polariseur avec repères 0°, 90°, 180°, 270° sur l'échelle ; Rotatif à 360°

Analyseur intégré à tube intermédiaire avec rotation de 0 à 360° ; une échelle vernier pour mesurer les angles avec une précision de 0,1° ; lentille Bertrand; emplacement pour l'installation des compensateurs

Compensateur λ compensateur ; Compensateur λ/4 ; coin de quartz

Application laboratoire/médical

Emplacement d'éclairage inférieur

Méthode de recherche champ clair, polarisation

Pochette/étui/sac dans un ensemble housse anti-poussière
