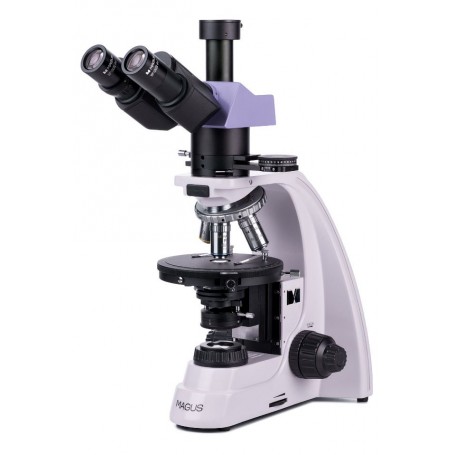

MAGUS Pol 800 polarisatiemicroscoop

De microscoop is ontworpen voor het bestuderen van anisotrope geologische, biologische en polymere monsters in gepolariseerd en doorvallend licht.

Een polarisatiemicroscoop maakt gebruik van de dubbele breking van een anisotroop exemplaar om een beeld te leveren. Vlakgepolariseerd licht splitst zich, wanneer het door een anisotroop monster gaat, in twee bundels en verandert het polarisatievlak. De analysator brengt de trillingen van de bundels in hetzelfde vlak en dezelfde as, waardoor destructieve en constructieve interferentie ontstaat tussen de twee golffronten. Het heldere, contrastrijke beeld verandert van kleur wanneer het podium draait.

Deze microscoop heeft spanningsvrije objectieven. De tussenbuis bevat de analysator en de Bertrand-lens, en heeft een sleuf voor compensatoren. De microscoop wordt gebruikt in kristallografie, petrografie, mineralogie, forensisch onderzoek, geneeskunde en andere wetenschapsgebieden.

Microscoop hoofd

Trinoculaire kop met achromatische objectieven met oneindig plan. Apparaten voor het vastleggen van digitale beelden zijn in de trinoculaire buis gemonteerd. Met de lichtpadselectieknop voor oculair/camera kunt u de lichtstraal naar de digitale camera of de oculairbuizen richten. De dioptrie-instelling bevindt zich op de linkerbuis.

Draaiend neusstuk

Vijf doelstellingen. Er kan ook een extra objectief in een vrije sleuf worden geïnstalleerd om extra vergroting te bereiken. Het ontwerp van het draaiende neusstuk (“weg van de waarnemer”) maakt ruimte vrij aan de voorkant van het podium, zodat de gebruiker het objectief in het optische pad kan zien. De draaiende neusstuksleuven zijn gecentreerd om de optische as van het objectief en de microscoop uit te lijnen.

Doelstellingen

Infinity plan achromatische objectieven zijn speciaal ontworpen voor observaties met gepolariseerd licht: de spanningsvrije optiek zorgt ervoor dat de dubbele breking afkomstig is van het preparaat en niet van de optische elementen. Ontworpen voor gebruik met 0,17 mm dikke dekglaasjes.

Focusmechanisme

Coaxiale grove en fijne scherpstelknoppen bevinden zich aan beide zijden aan de onderkant van de standaard. De gebruiker kan zijn handen op de tafel plaatsen en een ontspannen houding aannemen terwijl hij observeert. De aanpassing van de scherpstelling verloopt soepel en moeiteloos.

Het ontwerp van het focusmechanisme zorgt voor een snelle aanpassing van de microscoop na het wisselen van het studieobject. Voor dit doel bevindt zich aan de rechterkant een vergrendelknop voor de grove scherpstelling. De grove spanning is in te stellen door aan de ring aan de linkerkant te draaien.

Fase

De tafel draait 360° om de kleurverandering van het monster te bekijken wanneer de polarisator en de analysator zich in gekruiste oriëntatie bevinden. Het podium heeft een gradatie van de rotatiehoek. Met de noniusschaal worden metingen gedaan met een nauwkeurigheid van 0,1°.

De tafel kan met twee schroeven worden gecentreerd, omdat de analyse van een anisotroop object in gepolariseerd licht de nauwkeurige uitlijning van de rotatie-as van de tafel met de optische as van de microscoop vereist.

Lichtbron

Halogeenlampen stralen licht uit met een kleurtemperatuur die comfortabel werken mogelijk maakt. De lamp van 30 W is helder genoeg om waar te nemen met de 4x tot 100x vergrotingsdoelstellingen die worden gebruikt voor helderveld- en gepolariseerd lichtmicroscopie.

Doorvallende lichtverlichting

Köhlerverlichting: instelbaar velddiafragma; gecentreerde en in hoogte verstelbare Abbe-condensor met verstelbaar diafragma en draaibare hulplens. NA = 1,25. De polarisator is 0–360° draaibaar, met vier rotatiehoeken van 0°, 90°, 180°, 270° markeringen op de schaal. De analysator draait 360° en de noniusschaal op de analysator zorgt voor een nauwkeurige hoekmeting.

Köhler-verlichting

De Köhler-verlichtingsopstelling verbetert de beeldkwaliteit van een exemplaar. Met een dergelijke verlichting kunt u voor elk objectief een maximale resolutie en een uniforme verlichting van het gezichtsveld bereiken zonder verduistering aan de randen. Het studieobject is scherp in beeld en de beeldartefacten zijn verwijderd.

Monsters bestuderen in gepolariseerd licht

De tussenbuis bevat de analysator en de Bertrand-lens, en heeft een sleuf voor compensatoren. De analysator wordt in het lichtpad geplaatst om objecten in gepolariseerd licht te observeren. Wanneer de polarisator en analysator roteren, verandert de polarisatiehoek. Een onderling loodrechte positie kunt u bereiken door beide filters op “0” te zetten. Wanneer de microscoopstandaard wordt gedraaid, reflecteert het oppervlak van het monster, afhankelijk van de polarisatiehoek, het licht anders. De Bertrand-lens wordt gebruikt voor conoscopisch onderzoek. De compensatoren zijn ontworpen om het contrast van monsters met zwakke dubbele breking te verbeteren.

Accessoires

Er is een lijn accessoires die speciaal voor deze microscoop is ontworpen.

Er kunnen extra objectieven worden gebruikt voor het bestuderen van objecten tot 0,22 µm.

Oculairs vergroten het vergrotingsbereik van de microscoop. Met extra oculairs kunt u het volledige potentieel van een vaker gebruikt objectief benutten.

Een digitale camera die het microscoopbeeld op een monitor weergeeft, bestanden opslaat en beschikt over software die realtime metingen van monsters uitvoert. Een kalibratieschuif voor het meten van objecten die gecombineerd kan worden met een oculair met schaalverdeling of de camerasoftware.

Belangrijkste kenmerken:

• Studie van anisotrope monsters in gepolariseerd en doorvallend licht
• Krachtige doorvallende halogeenlichtbron van 30 W die zorgt voor helder natuurlijk licht
• Bertrand-lens voor conoscopie en orthoscopie, compensatoren en Köhler-verlichting
• Trinoculaire kop met trinoculaire buis voor montage van een digitale camera; 100:0 en 0:100 straalsplitsing
• Plan achromatische spanningsvrije doelstellingen om de valse optische effecten te elimineren
• Handige uitlijning van de roterende neusstuksleuven en het podium
• Draaibare ronde tafel met noniusschaal voor nauwkeurige hoekmeting
• Groot assortiment optionele accessoires

De kit bevat:

• Basis met stroomingang, doorvallende lichtbron en condensor, focusmechanisme, podium en ronddraaiend neusstuk
• Trinoculaire kop
• Tussenbuis met Bertrand-lens, een analysator en een compensatorsleuf
• Compensatoren: λ compensator, λ/4 compensator, kwartswig
• Achromatisch objectief met oneindig plan: PL 4x/0,10 WD 21 mm
• Achromatisch objectief met oneindig plan: PL 10x/0,25 WD 5,0 mm
• Achromatisch objectief met oneindig plan: PL 40x/0,65 (veerbelast) WD 0,66 mm
• Achromatisch objectief met oneindig plan: PL 60x/0,80 (veerbelast) WD 0,46 mm
• Oculair 10x/22mm met lange oogafstand (2 st.)
• 10x/22 mm oculair met schaalverdeling. Schaalwaarde: 0,1 mm
• C-mount-adapter 1x
• Inbussleutel
• Stroomdraad
• Stofkap
• Gebruikershandleiding en garantiekaart

Specificaties

Product-ID 82911

Merk MAGUS

Garantie 5

EAN-5905555018508

Verpakkingsgrootte (LxBxH) 43,1x27,1x63

Verzendgewicht 14.5

Type biologisch, licht/optisch

Hoofd trinoculair

Mondstuk Siedentopf

Hoofdhellingshoek 30°

Vergroting, x 40–600 basisconfiguratie (*optioneel: 40–1000/1250/1500/2000/2500)

Diameter oculairbuis, mm 30

Oculairs 10х/22 mm, oogafstand: 10 mm; 10х/22mm met schaalverdeling (*optioneel: 10x/22mm met draadkruis, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objectieven oneindig plan achromatisch, spanningsvrij: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*optioneel: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olie); PL 100x/0,8 (droog)); parfocale hoogte 45 mm, ontworpen voor het werken met dekglaasjes van 0,17 mm dik

Draaiend neusstuk voor 5 objectieven, centrerend

Werkafstand, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olie)); 2,02 (100x (droog))

Interpupillaire afstand, mm 48 - 75

Podium, mm Ø150

Podium is 360° draaibaar, centrerend, 1° gradatie van de rotatiehoek; een noniusschaal voor het meten van hoeken met een nauwkeurigheid van 0,1°

Oculairdioptrie-instelling, dioptrieën ±5 (op de linker tubus)

Condensor Abbe condensor NA 1.25 met verstelbaar diafragma en draaibare lens

Diafragma instelbaar diafragma, instelbaar irisvelddiafragma

Coaxiale focus, grove scherpstelling (21 mm, 39,8 mm/cirkel, met vergrendelknop en spanningsinstelknop) en fijne scherpstelling (0,002 mm)

Verlichting halogeen

Helderheidsaanpassing ja

Voeding 220±22V, 50Hz, AC-netwerk

Type lichtbron halogeenlamp: 12V/30W

Bedrijfstemperatuurbereik, °C 5...+35

Ervaren gebruikers op gebruikersniveau, professionals

Montage- en installatiemoeilijkheidsgraad ingewikkeld

Polarisator met 0°, 90°, 180°, 270° markeringen op de schaal; 360° draaibaar

Ingebouwde analysator tussenbuis met rotatie 0–360°; een noniusschaal voor het meten van hoeken met een nauwkeurigheid van 0,1°; Bertrand-lens; gleuf voor het installeren van compensatoren

Compensator λ compensator; λ/4-compensator; kwarts wig

Toepassing laboratorium/medisch

Verlichtingslocatie lager

Onderzoeksmethode helderveld, polarisatie

Etui/etui/tas in set stofhoes
